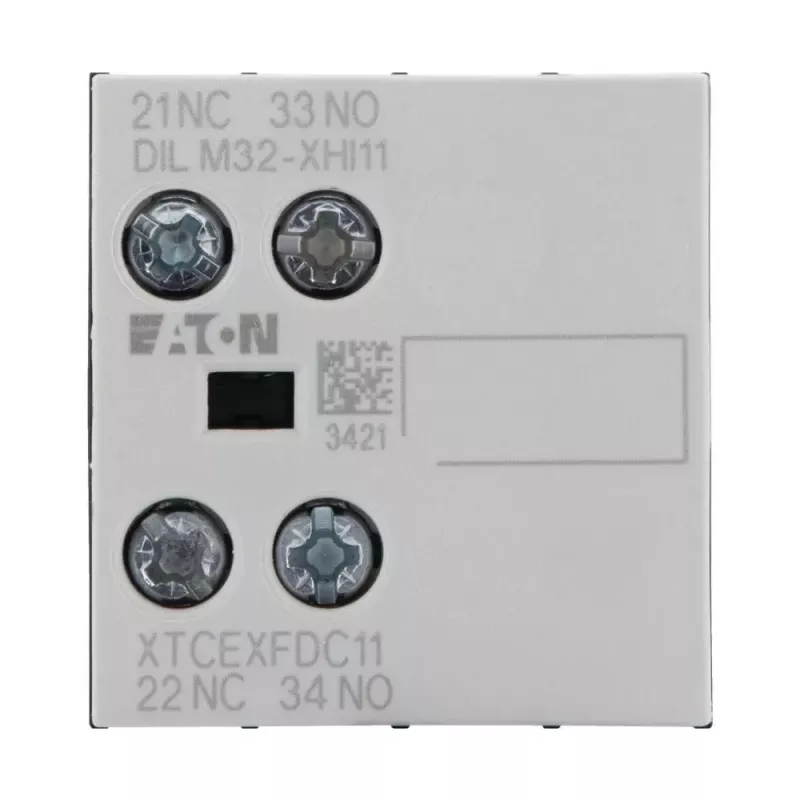

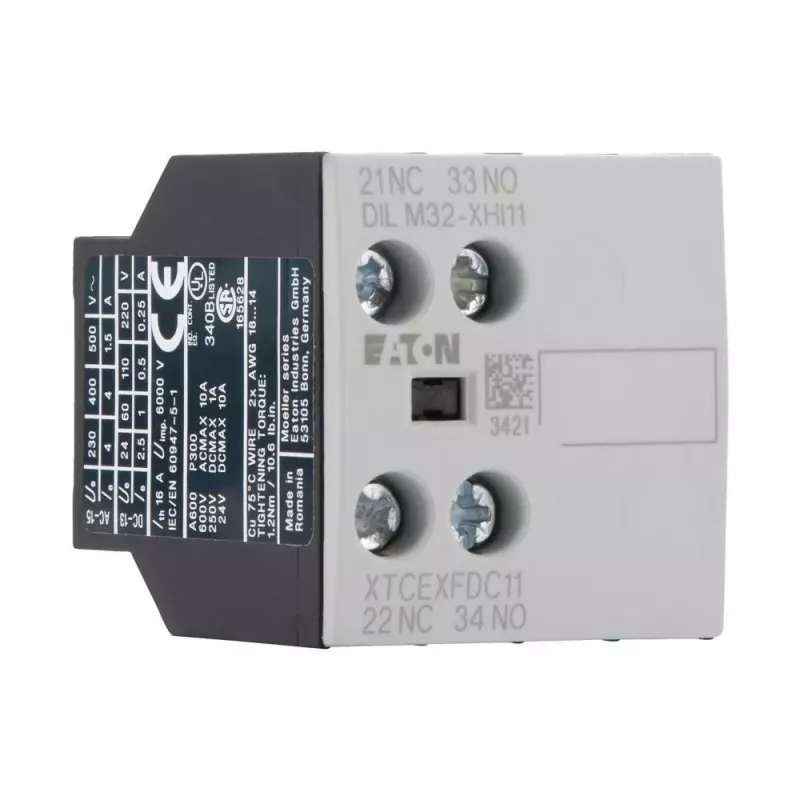

Eaton pagalbinis kontaktų blokas 1NO+1NC, 2 polių, priekinio montavimo, skirtas DILM kontaktoriams DILM32-XHI11 277376

Pramoninių valdymo skydų inžinieriams ir elektrikams, projektuojantiems variklių valdymo grandines su Eaton DILM kontaktoriumi, dažnai prireikia papildomų pagalbinių kontaktų signalizacijai ar blokavimo grandinėms. Eaton DILM32-XHI11 pagalbinis kontaktų blokas suteikia vieną normaliai atvirą (NO) ir vieną normaliai uždarą (NC) kontaktą, leidžiančius patikimai perduoti būsenos signalus į PLC ir integruoti valdymo grandines.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Polių skaičius: 2
• Montavimo vieta: priekinis montavimas
• Suderinamumas: Eaton DILM kontaktoriai (DILM7–DILM38)
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (AC-15, 400 V): 3 A
• Nominali darbinė srovė (DC-13, 220 V): 1 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-5-1
• Serija: xStart

Kodėl verta rinktis

Šis pagalbinis kontaktų blokas sukurtas sklandžiai integracijai su Eaton DILM kontaktoriais, užtikrinant patikimą veikimą reikliose pramoninėse aplinkose. Kompaktiška priekinio montavimo konstrukcija palengvina montavimą ir taupo skydo vietą.

Idealūs naudojimo atvejai

• Papildomų kontaktų pridėjimas prie DILM kontaktorių variklių valdymo sistemose
• Grįžtamojo ryšio signalų teikimas PLC įėjimams
• Blokavimo grandinių įgyvendinimas pramoninėse mašinose

Gera žinoti

Blokas turi varžtinius gnybtus patikimam laidų prijungimui ir atitinka IP20 apsaugos laipsnį, skirtą naudoti apsaugotose aplinkose. Jis atitinka IEC/EN 60947-5-1 standartą, užtikrinant suderinamumą su tarptautiniais reikalavimais.

Patarimas: montuodami bloką ant kontaktorius, įsitikinkite, kad kontaktų būsena atitinka jūsų valdymo logiką – NO kontaktą naudokite signalizacijai, NC – blokavimui. Visada atjunkite maitinimą prieš atlikdami bet kokius darbus.
