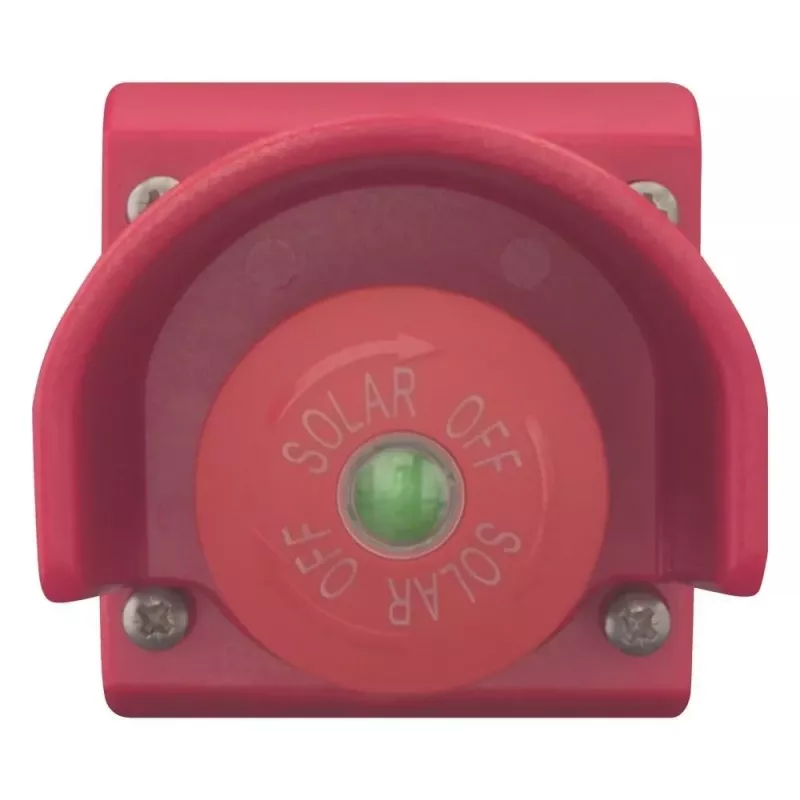

Eaton M22-SOL PV valdymo jungiklis-atjungiklis, 230V AC, 6A, 1NO+1NC, IP67/IP69K, su apsaugine apykakle 150644

230 V AC ir 6 A nominalioji galia – tai Eaton M22-SOL fotovoltinės sistemos valdymo jungiklio-atjungiklio pagrindas. Įrenginys sukurtas patikimam nuolatinės srovės grandinės atjungimui saulės elektrinėse, kai reikia atlikti techninę priežiūrą ar avarinį išjungimą.

Kam skirtas

Saulės elektrinių montuotojams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, aukštos apsaugos klasės jungiklio fotovoltinėms valdymo grandinėms. Dėl IP67/IP69K priekinės apsaugos jis tinka aplinkose, kur kyla dulkių ir vandens patekimo rizika.

Pagrindinės savybės

• Sukamasis valdymo elementas su 45° perjungimo kampu ir dviem padėtimis (ON/OFF)
• Kontaktų konfigūracija: 1 NO + 1 NC, lankstus integravimas į grandinę
• Pridėta apsauginė apykaklė, apsauganti nuo atsitiktinio įjungimo
• Skydo išpjovos skersmuo: 22,5 mm, standartinis M22 serijai
• Sraigtiniai gnybtai patikimam laidų prijungimui
• Darbinė temperatūra: nuo -25 iki +70 °C

Specifikacijos

• Nominalioji darbinė įtampa: 230 V AC
• Nominalioji darbinė srovė: 6 A
• Nominalioji izoliacijos įtampa: 500 V
• Nominalioji impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis (priekis): IP67, IP69K
• Montavimo tipas: skydinis
• Valdymo elemento spalva: juoda
• Priekinio rėmelio medžiaga: plastikas

Naudojimo patarimai

Įsitikinkite, kad skydo išpjova yra tiksliai 22,5 mm, kad jungiklis tvirtai įsitvirtintų. Apsauginė apykaklė suteikia papildomą saugos sluoksnį nuo netyčinio perjungimo, todėl idealiai tinka viešose ar pusiau viešose instaliacijose.

Patarimas: montuodami fotovoltinėje sistemoje, visada atjunkite tiek nuolatinės, tiek kintamosios srovės šaltinius ir patikrinkite, ar grandinėje nėra įtampos, prieš pradėdami darbus su šiuo jungikliu.
