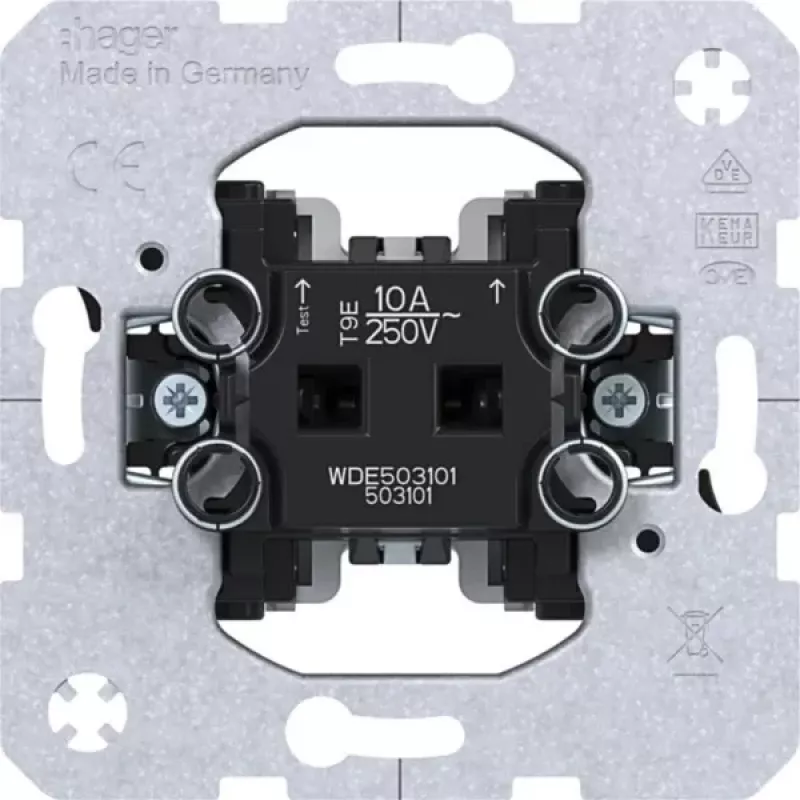

Hager WDE503101 mygtukinis įdėklas su 2 signaliniais kontaktais, 10 A, įleidžiamasis

Hager WDE503101 – tai įleidžiamasis mygtukinis įdėklas, skirtas trumpalaikiam (momentiniam) perjungimui su grįžtamuoju ryšiu. Šis sprendimas pravers elektrikams ir montuotojams, dirbantiems gyvenamuosiuose ar komerciniuose objektuose, kur reikalingas patikimas mygtukinis valdymas ir būsenos patvirtinimas.

Kodėl verta rinktis

Įdėklas užtikrina patikimą momentinį veikimą valdant apšvietimą, žaliuzes ar kitas apkrovas, kurioms reikalinga mygtukinė sąsaja. Du signaliniai kontaktai perduoda būsenos informaciją, todėl įrenginys tinka ten, kur būtinas perjungimo patvirtinimas. Varžtiniai gnybtai leidžia saugiai prijungti laidus, o be halogenų pagamintas termoplastikas atitinka šiuolaikinius aplinkosaugos reikalavimus.

Techniniai duomenys

• Gaminio tipas: mygtukinis įdėklas
• Montavimo būdas: įleidžiamasis (UP)
• Perjungimo funkcija: momentinė (mygtukinė)
• Signalinių kontaktų skaičius: 2
• Kontaktų konfigūracija: 2 normaliai atviri (2 NO)
• Vardinė srovė: 10 A
• Vardinė įtampa: 250 V AC
• Prijungimo tipas: varžtiniai gnybtai
• Medžiaga: termoplastikas
• Be halogenų: taip
• Darbinė temperatūra: nuo -5 °C iki +40 °C
• Apsaugos klasė (įdėklas): IP20

Kam tinka

• Apšvietimo valdymui koridoriuose, laiptinėse ar didelėse patalpose su keliais perjungimo taškais
• Žaliuzių ar ritininių užuolaidų valdymui momentiniu režimu
• Integracijai į pastatų automatizavimo sistemas, kuriose reikalingi mygtukiniai įėjimai su grįžtamuoju ryšiu

Naudojimo ypatumai

Įdėklas montuojamas į standartines įleidžiamas dėžutes, o jo IP20 apsaugos klasė rodo, kad jis skirtas naudoti sausose vidaus patalpose. Jis suderinamas su įvairiais Hager rėmeliais ir dangteliais, todėl galima pritaikyti prie skirtingų interjero stilių.

Patarimas: prieš montuodami įsitikinkite, kad pasirinktas dangtelis ir rėmelis atitinka Hager Kallysto, Systo arba Lumina serijas – taip užtikrinsite vientisą vaizdą ir tinkamą fiksaciją. Dėl signalinių kontaktų prijungimo vadovaukitės objekto automatizavimo schemomis, kad grįžtamasis ryšys būtų perduodamas teisingai.
