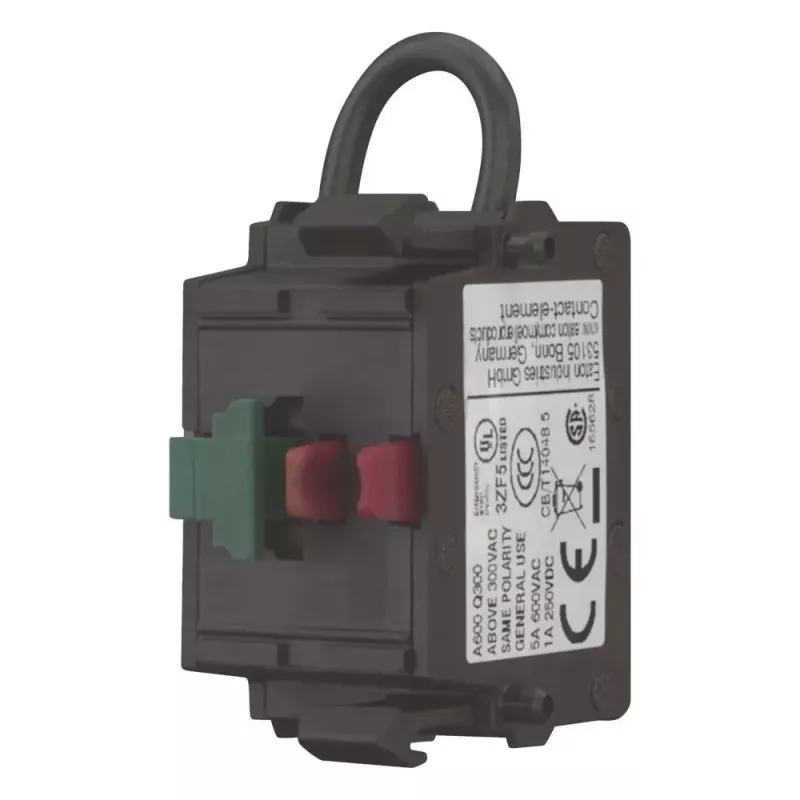

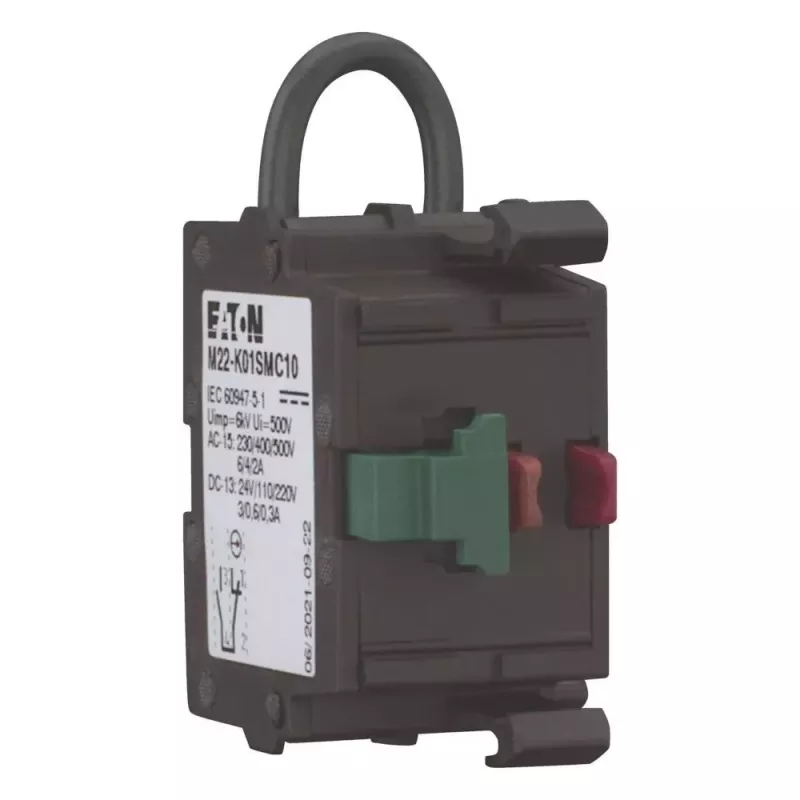

Eaton M22-K01SM kontaktinis elementas, 1 NC, priekinis montavimas, varžtiniai gnybtai 121472

Pramoninės valdymo spintos ir mašinų valdymo pultai dažnai reikalauja patikimų pagalbinių kontaktų, kuriuos galima tiesiogiai montuoti ant mygtukų ar perjungiklių. Eaton M22-K01SM kontaktinis elementas užtikrina normaliai uždarytą (NC) kontaktą, skirtą priekiniam montavimui ant suderinamų M22 serijos pavarų. Dėl varžtinių gnybtų ir kompaktiškos konstrukcijos jis yra praktiškas pasirinkimas valdymo grandinių laidams automatizavimo ir elektros instaliacijos srityse.

Pagrindinės specifikacijos

• Kontakto konfigūracija: 1 NC (normaliai uždarytas)
• Montavimas: priekinis
• Prijungimas: varžtiniai gnybtai
• Nominali darbinė srovė: 6 A esant 230 V AC (AC-15), 3 A esant 24 V DC (DC-13)
• Nominali izoliacijos įtampa: 500 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Gnybtų talpa: 0,5–2,5 mm² (vientisa/susukta)
• Darbinė temperatūra: nuo -25 iki +70 °C
• Apsaugos laipsnis (gnybtai): IP20

Kodėl verta rinktis

M22-K01SM puikiai integruojasi su Eaton M22 serijos mygtukais, perjungikliais ir indikatorinėmis lemputėmis. Priekinio montavimo dizainas supaprastina montavimą ir keitimą, o varžtiniai gnybtai užtikrina patikimą jungtį. Kontaktinis elementas pagamintas iš aukštos kokybės termoplastiko korpuso, atsparaus pramoninėms sąlygoms.

Idealiausios naudojimo sritys

• Valdymo grandinės pramoninėse mašinose
• Skydų gamyba ir automatizavimo sistemos
• M22 pavarų kontaktų keitimas arba papildymas

Gera žinoti

Kontaktinis elementas atitinka IEC/EN 60947-5-1 ir turi CE, UL bei CSA sertifikatus. Jis pritaikytas iki 500 V izoliacijos įtampai ir 6 kV impulsiniam atsparumui, todėl tinka įvairioms žemos įtampos valdymo reikmėms.

Patarimas: montuodami kontaktinį elementą, įsitikinkite, kad pavara yra atjungta nuo maitinimo šaltinio. Naudokite tinkamo dydžio atsuktuvą varžtams priveržti, kad būtų užtikrintas patikimas kontaktas. Periodiškai tikrinkite jungčių tvirtumą, ypač vibracijos veikiamose vietose.
