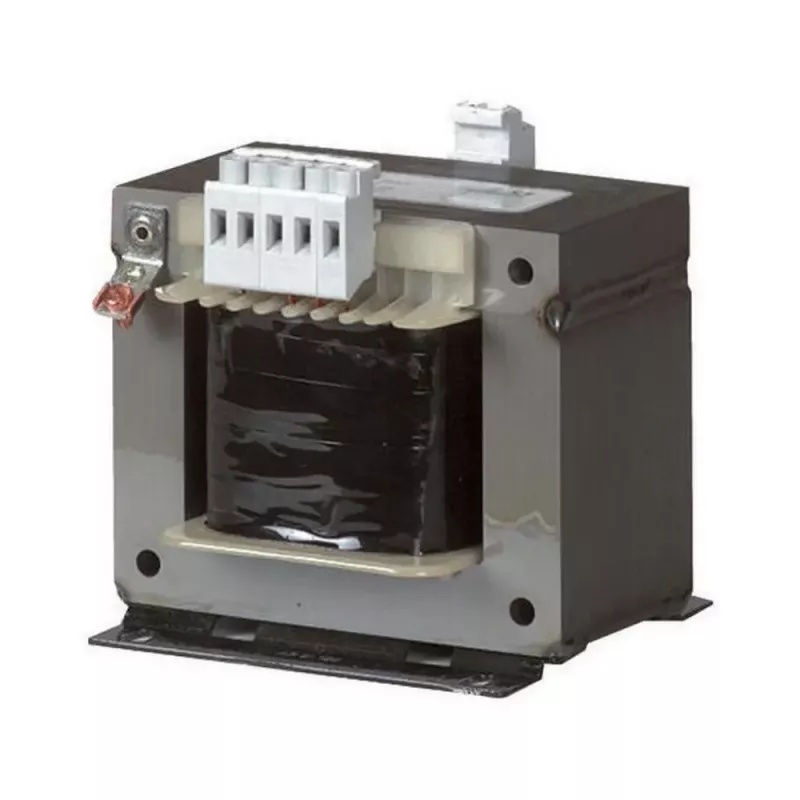

Eaton STN0.25 valdymo transformatorius 250VA 400V į 230V 204980

250 VA galia ir 400 V / 230 V įtampų konversija – tai pagrindiniai parametrai, leidžiantys Eaton STN0.25 valdymo transformatoriui tiekti stabilų 230 V AC maitinimą kontaktorių, relių ir laikmačių ritėms pramoninėse valdymo grandinėse.

Kam skirtas

Skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, varžtais tvirtinamo transformatoriaus valdymo įtampai generuoti pramoniniuose skydeliuose ir įrenginiuose.

Pagrindinės savybės

• Vardinė galia: 250 VA
• Pirminė įtampa: 400 V AC
• Antrinė įtampa: 230 V AC
• Vienfazis, 50/60 Hz veikimas
• Izoliacijos klasė B, atsparus trumpajam jungimui
• Atviro tipo konstrukcija su varžtiniais gnybtais
• Tvirtinimas varžtais

Specifikacijos

• Transformatoriaus tipas: Valdymo transformatorius
• Galia: 250 VA
• Pirminė įtampa: 400 V AC
• Antrinė įtampa: 230 V AC
• Dažnis: 50/60 Hz
• Fazių skaičius: Vienfazis
• Izoliacijos klasė: B klasė
• Apsaugos laipsnis: IP00
• Tvirtinimo tipas: Tvirtinimas varžtais
• Prijungimo tipas: Varžtiniai gnybtai
• Serija: STN
• Aplinkos darbinė temperatūra: -25 iki +40 °C
• Atsparumas trumpajam jungimui: Taip
• Išėjimų skaičius: 1
• Konstrukcijos tipas: Atviras

Naudojimas

Sumontuokite transformatorių skydelyje varžtais, prijunkite 400 V AC maitinimą prie pirminės apvijos ir 230 V AC apkrovą prie antrinės. Užtikrinkite, kad bendra prijungtų valdymo prietaisų įjungimo ir laikymo galia neviršytų 250 VA. Dėl atviros konstrukcijos būtina pakankama ventiliacija skydelyje.

Patarimas: prieš montuodami patikrinkite visų kontaktorių, relių ir laikmačių ritinių suminę galią – ji neturi viršyti 250 VA. Taip pat palikite pakankamai erdvės aplink transformatorių, kad būtų užtikrintas natūralus aušinimas.
