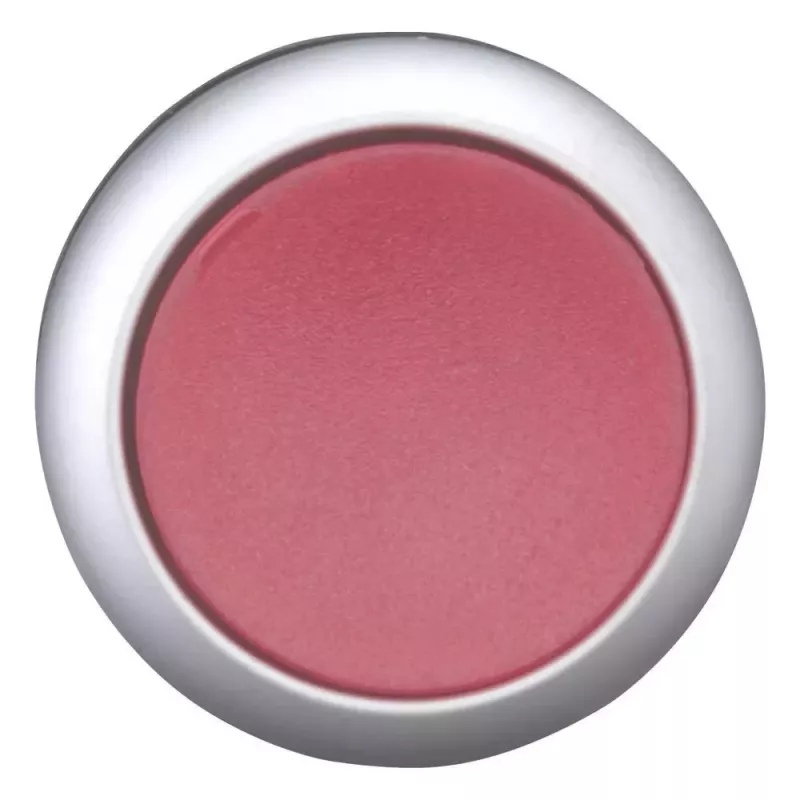

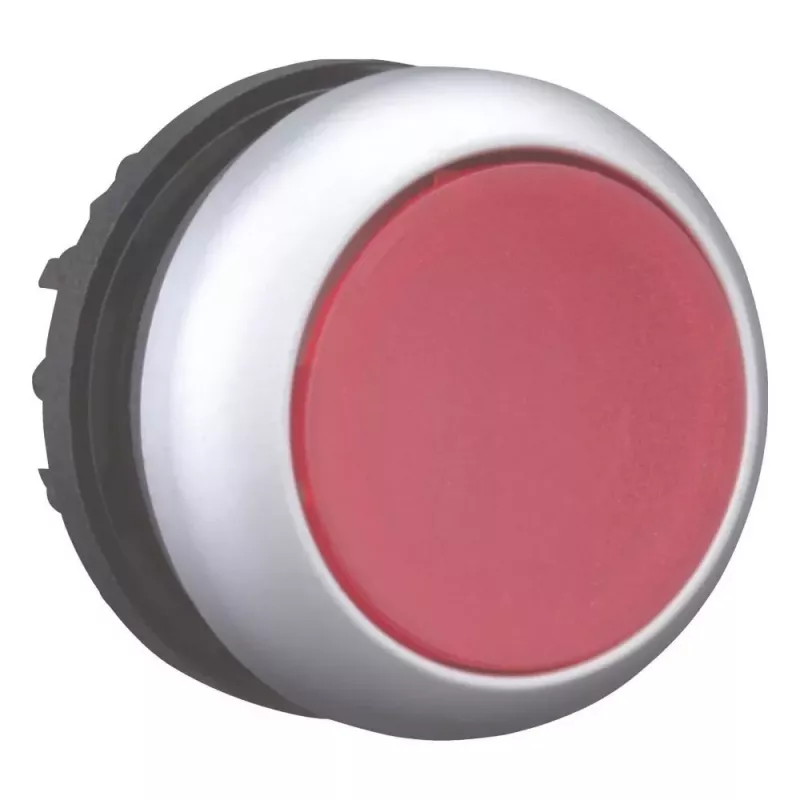

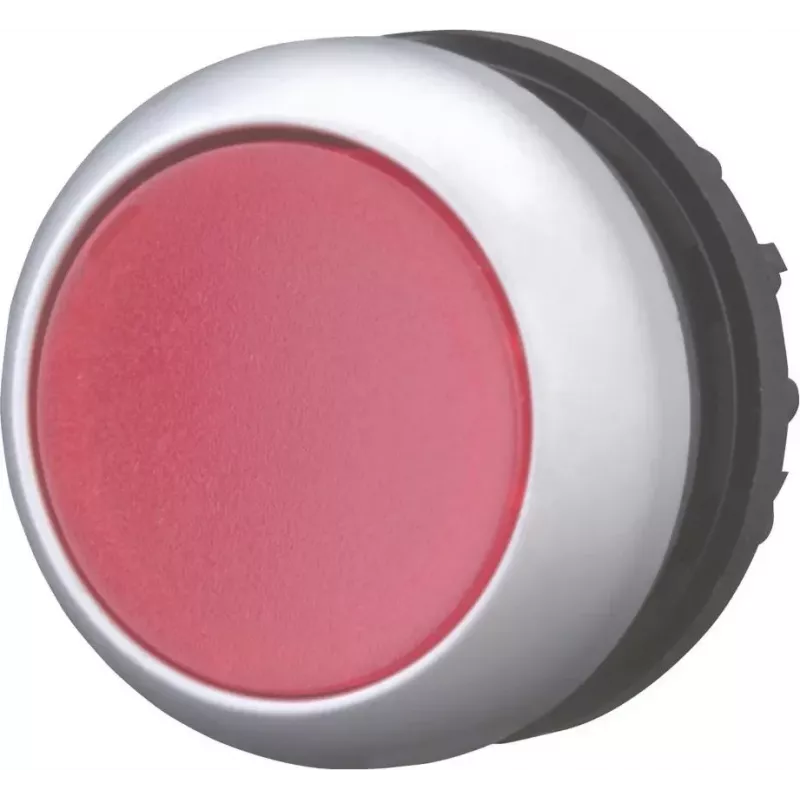

Eaton M22-DRL-R apšviestas mygtuko aktuatorius, momentinis, raudonas, titano apvadas, 22,5 mm 216946

Daugiau nei 5 milijonai mechaninių operacijų – toks yra Eaton M22-DRL-R aktuatoriaus patikimumo rezervas, leidžiantis juo pasitikėti net intensyviausiai dirbančiose gamybos linijose. Momentinis raudonas mygtukas su metaliniu titano apvadu montuojamas į standartinę 22,5 mm skylę ir yra skirtas priimti atskirai įsigyjamą M22 kontaktų bloką bei LED elementą.

Kodėl verta rinktis

Metalinis apvadas atlaiko mechaninius smūgius, vibracijas ir agresyvias plovimo procedūras, o raudonas apšviestas aktuatorius užtikrina aiškų būsenos signalą net esant prastam apšvietimui. Momentinis veikimas – spyruoklinis grąžinimas – neleidžia mygtukui užsifiksuoti, todėl netyčinis paleidimas ar sustabdymas tampa mažiau tikėtinas.

Techninės specifikacijos

• Gaminio tipas: mygtuko aktuatorius
• Veikimas: momentinis (spyruoklinis grąžinimas)
• Apšvietimas: taip
• Aktuatoriaus spalva: raudona
• Apvado spalva: titano (metalinis)
• Montavimo skersmuo: 22,5 mm
• Serija: Eaton M22
• Priekinė apsauga: IP66, IP67, IP69K
• Priekinė apsauga (NEMA): 4X, 13
• Darbinė temperatūra: -25 iki +70 °C
• Mechaninis ilgaamžiškumas: > 5 mln. operacijų
• Elektrinis ilgaamžiškumas: > 1 mln. operacijų (priklauso nuo kontaktų bloko)
• Suderinamumas: Eaton M22 kontaktų blokai, Eaton M22 LED elementai
• Prijungimas: reikalingas atskiras kontaktų blokas
• Apvado medžiaga: metalas
• Standartai: IEC/EN 60947-5-1, VDE 0660 Part 200

Kam tinka

• Mašinų valdymo pultams, kuriuose reikalingi apšviesti paleidimo, sustabdymo ar funkcijų mygtukai
• Operatoriaus sąsajoms maisto perdirbimo, pakavimo ar medžiagų tvarkymo įrenginiuose
• Sprendimams, kuriems būtina aukšta įsiskverbimo apsauga (IP66/IP67/IP69K)

Naudojimas

Įstatykite aktuatorių į 22,5 mm skylę valdymo pulto priekinėje plokštėje ir pritvirtinkite M22 tvirtinimo veržle. Tada užpakalinėje pusėje sumontuokite pasirinktą M22 kontaktų bloką ir, jei reikia apšvietimo, M22 LED elementą. Prijunkite laidus pagal kontaktų bloko schemą ir patikrinkite grandinės veikimą prieš paleisdami įrenginį.

Svarbu žinoti

Šis aktuatorius yra modulinės Eaton M22 serijos dalis. Norint surinkti veikiantį mygtuką, kontaktų bloką ir LED elementą būtina užsakyti atskirai.

Patarimas: raudoną apšviestą mygtuką dažniausiai priskirkite sustabdymo arba kritinės būsenos funkcijai, o paleidimui rinkitės kitos spalvos aktuatorių – taip operatorius intuityviai atskirs komandas. Reguliariai tikrinkite kontaktų bloko būklę, nes elektrinis ilgaamžiškumas priklauso būtent nuo jo.
