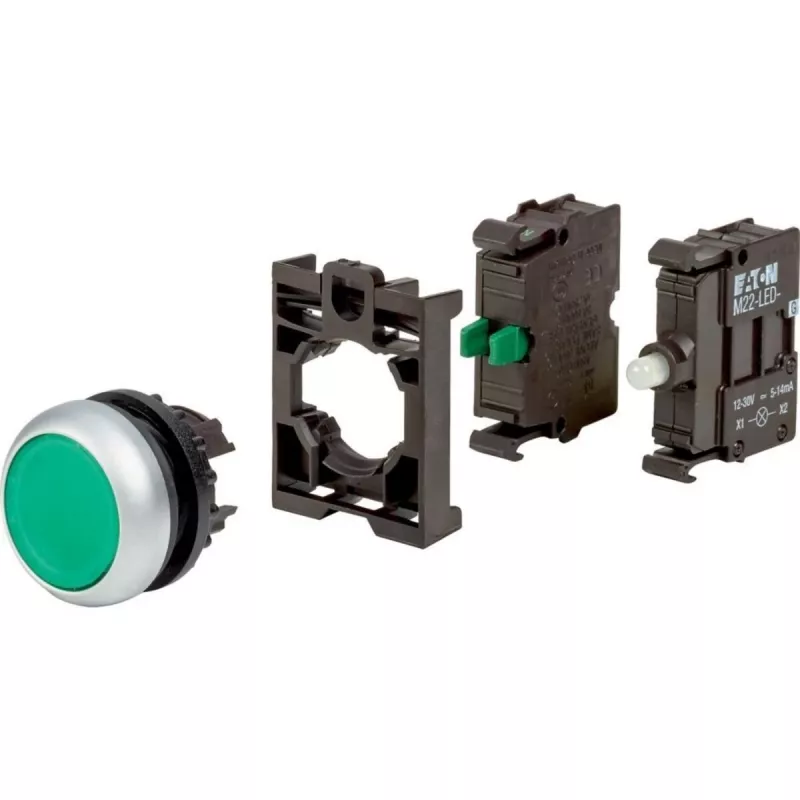

Eaton M22-DL-G-K10LED-BVP apšviestas mygtukas, žalias, 1 NO, 24 V AC/DC LED, plastikinis priekinis žiedas 110930

Plastikinis priekinis žiedas ir 22,5 mm montavimo skersmuo – tai pirmieji sprendimo kriterijai, kuriuos pastebi pramoninių skydų projektuotojai, ieškodami ilgaamžio valdymo elemento. Eaton M22-DL-G-K10LED-BVP apšviestas mygtukas su žaliu LED indikatoriumi užtikrina aiškų būsenos patvirtinimą net ir esant stipriam apšvietimui ar nešvariose darbo aplinkose.

Kam skirtas

Skydų surinkėjams, mašinų gamintojams ir techninės priežiūros komandoms, kurioms reikia patikimo 22,5 mm mygtuko su integruotu apšvietimu valdymo grandinėms iki 500 V izoliacijos. Tinka ten, kur dažnas valdymas ir aiškus vizualinis grįžtamasis ryšys yra būtini.

Pagrindinės savybės

• Trumpalaikio veikimo mygtukas su 1 normaliai atviru (NO) kontaktu
• Žalias LED apšvietimas, maitinamas 24 V AC/DC
• Plastikinis priekinis žiedas, 22,5 mm montavimo skersmuo
• Sraigtiniai gnybtai patikimam prijungimui
• Mechaninis ilgaamžiškumas virš 5 milijonų operacijų
• Darbinė temperatūra nuo -25 iki +70 °C

Specifikacijos

• Gaminio tipas: Apšviestas mygtukas
• Serija: M22
• Paleidiklio tipas: Trumpalaikis
• Mygtuko spalva: Žalia
• Apšvietimas: Taip, LED, žalias
• Apšvietimo maitinimo įtampa: 24 V AC/DC
• Kontaktų konfigūracija: 1 NO
• Priekinio žiedo medžiaga: Plastikas
• Montavimo skersmuo: 22,5 mm
• Gnybtų tipas: Sraigtiniai gnybtai
• Nominali izoliacijos įtampa (Ui): 500 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6000 V
• Mechaninis ilgaamžiškumas: > 5 000 000 operacijų
• Elektrinis ilgaamžiškumas: > 500 000 operacijų
• Darbinės temperatūros diapazonas: -25 iki +70 °C

Naudojimas

Sumontuokite mygtuką 22,5 mm skylėje ir pritvirtinkite veržle. Prijunkite laidus prie sraigtinių gnybtų pagal schemą. Užtikrinkite, kad maitinimo įtampa atitiktų LED nominalią įtampą (24 V AC/DC).

Patarimai

Norėdami sukomplektuoti visą valdymo stotelę, sujunkite šį mygtuką su M22 kontaktų bloku ir tinkama ženklinimo plokštele. Sraigtiniai gnybtai priima standartinius laidus; prieš prijungdami patikrinkite, ar maitinimo įtampa atitinka LED reikalavimus, kad išvengtumėte pažeidimo.
