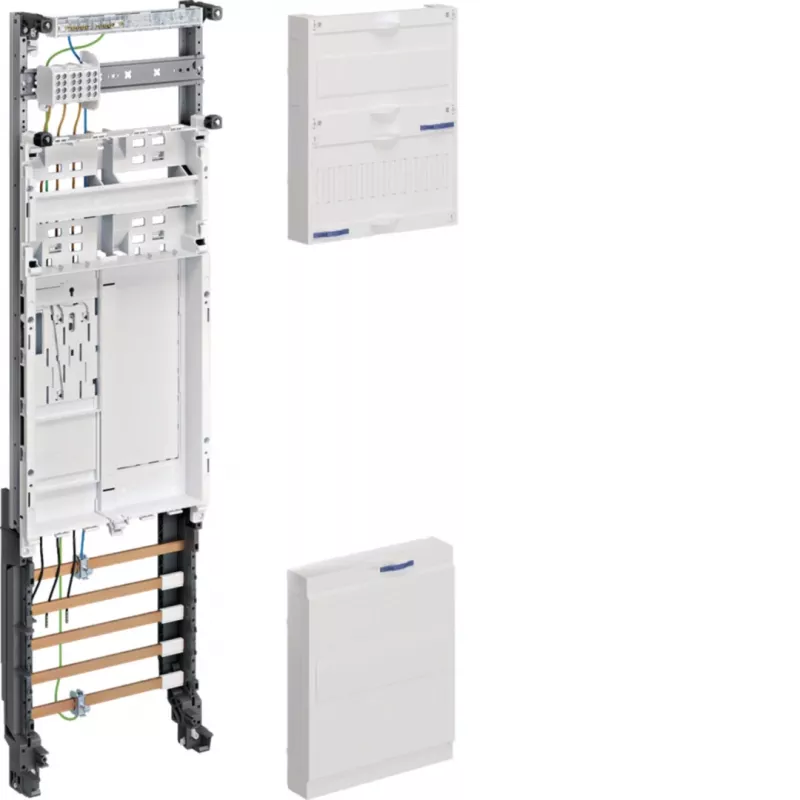

HAGER ZH2EL21 Komplektinis skaitiklių laukas 900mm 1-laukas eHZ

Elektros montuotojams ir projektų vadovams, kuriems svarbus montavimo greitis ir ilgalaikis patikimumas, HAGER ZH2EL21 komplektinis skaitiklių laukas yra paruoštas naudoti sprendimas. Šis 900 mm aukščio, vieno lauko modulis skirtas vienam elektroniniam buitiniam skaitikliui (eHZ) ir suteikia tris paskirstymo eiles moduliniams įrenginiams.

Privalumai

Gamykloje surinktas laukas su 5 polių šynų sistema ir PE/N gnybtais žymiai sumažina laidų prijungimo laiką objekte. Iš anksto išmuštos įvadų vietos palengvina kabelių įvedimą. Naudojant šį lauką, sumažėja klaidų tikimybė ir užtikrinama atitiktis standartams.

Kam skirta

• Gyvenamųjų pastatų elektros instaliacijai
• Mažoms komercinėms apskaitos sistemoms
• Universaliems paskirstymo skydams (pvz., Hager univers Z)

Pagrindinės specifikacijos

• Aukštis: 900 mm
• Plotis: 250 mm
• Gylis: 135 mm
• Paskirstymo eilės: 3 (3x12 TE)
• Šynos: 5 polių (L1, L2, L3, N, PE)
• Nominali srovė: 63 A
• Nominali įtampa: 230/400 V AC
• Medžiaga: cinkuotas plieno lakštas, miltelinis dažymas
• Spalva: RAL 9010 gryna balta

Naudojimas

Laukas montuojamas universaliame paskirstymo skydelyje. Prijunkite maitinimo kabelius prie 5 polių šynų, sumontuokite eHZ skaitiklį ir modulinius įrenginius trijose eilėse. Visi sujungimai atliekami pagal galiojančius reglamentus.

Patarimas: prieš montuodami patikrinkite vietinius komunalinių paslaugų reikalavimus. Laukas suderinamas su eHZ skaitikliais ir Hager universaliomis spintomis. Rekomenduojame naudoti su Hager univers Z spintomis, kad užtikrintumėte suderinamumą ir ilgaamžiškumą.
