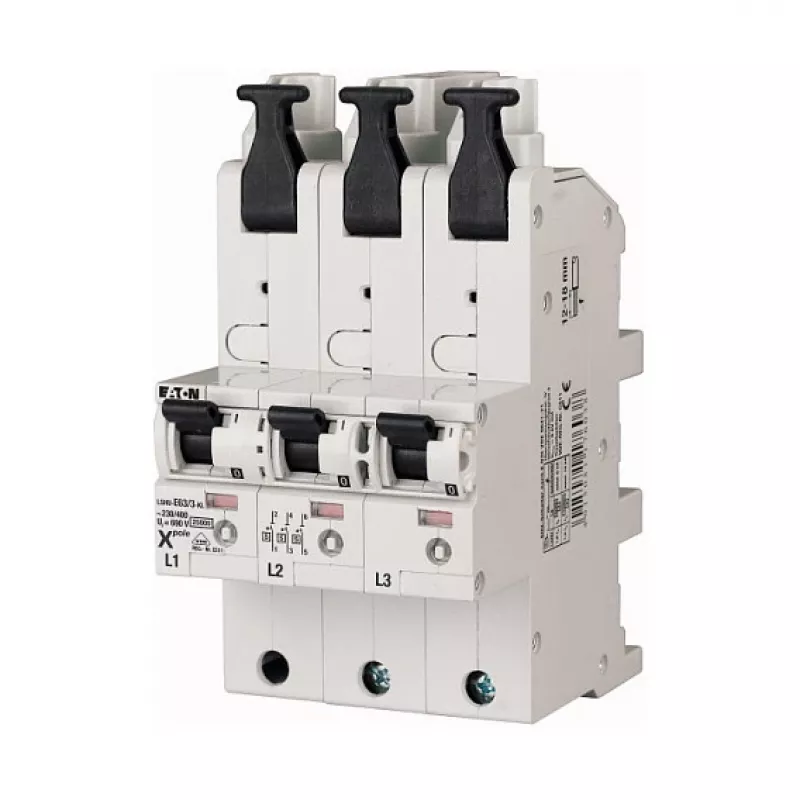

Eaton LSHU-E63/3-KL Automatinis jungiklis 63A 3-polių E charakteristika 10kA (119718)

Kai elektros instaliacijoje svarbus nepertraukiamas darbas ir aiškus atsakas į perkrovas, Eaton LSHU-E63/3-KL yra sprendimas, kuriuo galite pasikliauti. Šis 3-polių automatinis jungiklis su 10kA pertraukimo galia ir E charakteristika užtikrina patikimą apsaugą komercinėse ir pramoninėse sistemose, kur įrangos paleidimo srovės gali būti didesnės nei įprasta.

Kam jis skirtas

LSHU serijos automatinis jungiklis sukurtas montuoti ant DIN bėgelio ir apsaugoti atšakų grandines nuo perkrovų bei trumpųjų jungimų. Dėl E charakteristikos jis ypač tinka grandinėms su varikliais, transformatoriais ar kitomis indukcinėmis apkrovomis, kurioms reikalinga atsparumo įsijungimo srovėms atsarga. Tai patikimas pasirinkimas objektuose, kur svarbus veikimo stabilumas ir ilgaamžiškumas.

Privalumai jūsų verslui

• 10kA pertraukimo galia pagal IEC/EN 60898-1 užtikrina patikimą apsaugą net ir esant didelėms trumpojo jungimo srovėms.
• E charakteristika sumažina netikėtų išjungimų riziką, kai paleidžiama įranga su didelėmis įsijungimo srovėmis.
• Aiškus raudonas/žalias kontaktų padėties indikatorius palengvina techninę priežiūrą ir sumažina klaidų tikimybę.
• Energijos ribojimo klasė 3 užtikrina greitą grandinės atjungimą, mažindama įrangos pažeidimo riziką.
• Platus darbinės temperatūros diapazonas nuo -25°C iki +50°C leidžia naudoti įvairiomis sąlygomis.
• Mechaninis atsparumas – 20 000 ciklų, todėl jungiklis tinkamas intensyviam naudojimui.

Pagrindinės specifikacijos

• Vardinė srovė: 63 A
• Polių skaičius: 3
• Atjungimo charakteristika: E
• Vardinė įtampa (AC): 400 V
• Vardinė pertraukimo galia (Icn): 10 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Apsaugos laipsnis: IP20 (gnybtai)
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa (vientisas/daugiagyslis): 1–25 mm²
• Energijos ribojimo klasė: 3
• Taršos laipsnis: 2
• Vardinė impulsinė įtampa (Uimp): 4 kV
• Atleidimo tipas: terminis-magnetinis
• Elektrinis atsparumas: 10 000 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Standartai: IEC/EN 60898-1

Kaip naudoti

Jungiklis montuojamas ant DIN bėgelio, o laidai jungiami prie varžtinių gnybtų, kurių talpa iki 25 mm². Prieš įjungdami įsitikinkite, kad grandinės parametrai atitinka vardinę srovę ir įtampą. E charakteristika leidžia naudoti grandinėse su didesnėmis įsijungimo srovėmis, tačiau visada vadovaukitės gamintojo rekomendacijomis dėl apsaugos koordinavimo.

Eaton LSHU-E63/3-KL – tai subalansuotas sprendimas, suderinantis aukštą pertraukimo galią, lankstumą ir ilgaamžiškumą. E kreivė ir 10kA nominalas užtikrina patikimą apsaugą sudėtingose grandinėse, o aiškus indikatorius ir patogus laidų sujungimas palengvina montavimą ir priežiūrą. Investicija į šį jungiklį – tai investicija į stabilų jūsų elektros sistemos darbą.
