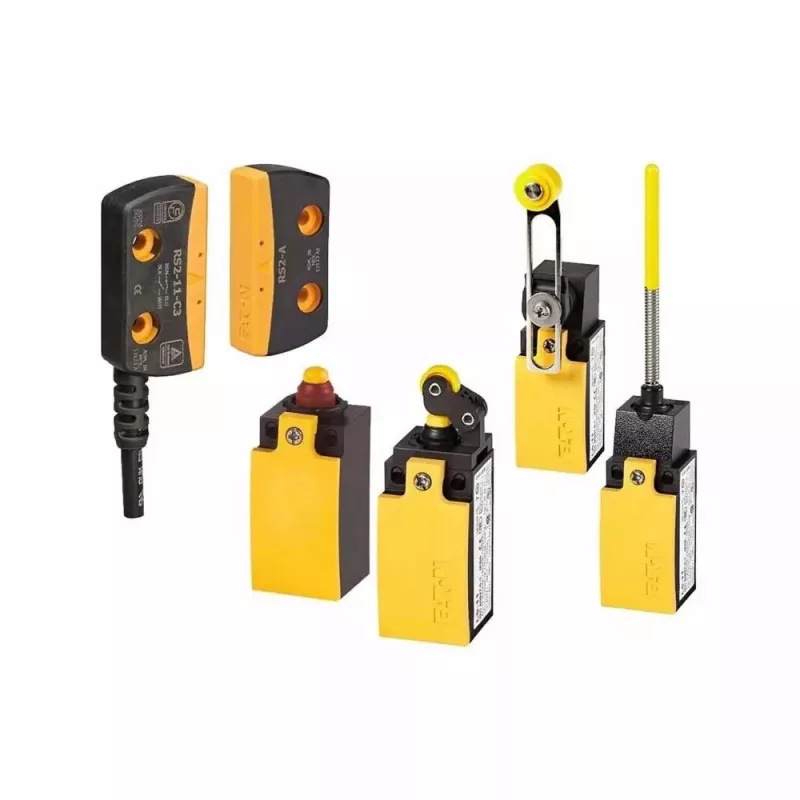

Eaton LS-Titan ribinis jungiklis, spyruoklinis strypas, 1NO+1NC, 400V AC, IP67, 106804

Lietaus, dulkių ir vibracijos kupinas gamybos cechas – būtent tokioje aplinkoje Eaton LS-Titan ribinis jungiklis atskleidžia savo tikrąją vertę. Lieto aliuminio korpusas ir IP67 apsaugos klasė užtikrina, kad šis įrenginys atlaikytų tiek vandens purslus, tiek laikiną panardinimą, o spyruoklinio strypo pavara leidžia greitai reaguoti į judančių mechanizmų padėtį.

Kodėl verta rinktis LS-Titan

• Patikimumas ekstremaliomis sąlygomis: IP67 apsauga nuo dulkių ir vandens – tinka maisto, pakavimo, medienos apdirbimo įmonėms.
• Ilgaamžiškumas: 10 milijonų mechaninių operacijų – mažiau prastovų dėl keitimo.
• Greitas ir tikslus perjungimas: momentinis (snap-action) kontaktas užtikrina aiškų signalą net esant lėtam pavaros judėjimui.
• Lieto aliuminio korpusas: atsparus smūgiams ir korozijai net sunkioje pramoninėje aplinkoje.
• Universalus kontaktų derinys: 1NO + 1NC leidžia lanksčiai projektuoti valdymo grandines.

Techninė specifikacija

• Pavara: spyruoklinis strypas (momentinis veikimas)
• Kontaktų konfigūracija: 1NO + 1NC
• Nominali darbinė įtampa (AC-15): 230 V AC / 4 A; 400 V AC / 3 A
• Nominali darbinė įtampa (DC-13): 24 V DC / 3 A
• Nominali izoliacijos įtampa: 500 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Šiluminė srovė: 10 A
• Prijungimas: varžtiniai gnybtai
• Kabelio įvadas: M20 x 1.5
• Elektrinė tarnavimo trukmė: 1 milijonas operacijų (AC-15, 230 V, 4 A)
• Mechaninė tarnavimo trukmė: 10 milijonų operacijų
• Darbinė temperatūra: -25 °C iki +70 °C
• Gamintojo kodas: 106804

Kam tinka

Šis ribinis jungiklis skirtas automatizavimo inžinieriams, technologams ir pramonės įmonių techninės priežiūros specialistams, kuriems reikia patikimo padėties jutiklio konvejerių, pakavimo mašinų, metalo apdirbimo staklių ar kitų mechanizmų kontrolėje. Dėl atsparumo vandeniui ir dulkėms jis puikiai tinka ir maisto pramonėje, kur įranga dažnai plaunama.

Kaip naudoti

Sumontuokite jungiklį taip, kad spyruoklinis strypas liestų judančią mechanizmo dalį. Prijunkite laidus prie varžtinių gnybtų pagal schemą: 1NO kontaktas naudojamas signalui perduoti, kai strypas paspaudžiamas, 1NC – kai atleidžiamas. Užtikrinkite, kad kabelis būtų įvestas per M20 x 1.5 įvadą ir tinkamai užsandarintas, kad išliktų IP67 apsauga. Rekomenduojama periodiškai tikrinti, ar strypas laisvai juda ir ar kontaktai švarūs.

Patarimas: montuodami įsitikinkite, kad jungiklio korpusas nepatiria tiesioginių smūgių – nors lietas aliuminis atsparus, tinkama apsauga prailgins tarnavimo laiką. Jei įranga plaunama aukšto slėgio srove, papildomai apsaugokite kabelio įvadą.
