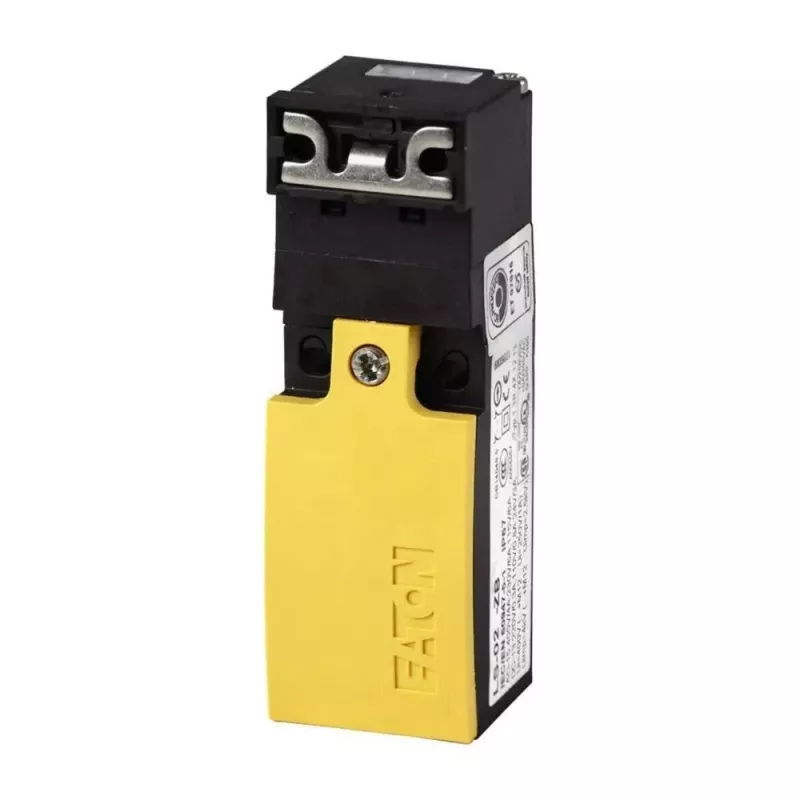

Eaton LS-Titan ribinio jungiklio korpusas 2NC LS-S02-ZB (106874)

Pramoninės automatizacijos inžinieriams ir mašinų priežiūros specialistams, kuriems reikia patikimo padėties nustatymo sprendimo, Eaton LS-S02-ZB ribinio jungiklio korpusas iš LS-Titan serijos užtikrina ilgaamžiškumą ir tikslumą net ir sudėtingomis sąlygomis. Šis korpusas, suderinamas su atskirai įsigyjamomis pavaros galvutėmis, leidžia lanksčiai konfigūruoti sistemą pagal konkrečius poreikius.

Kodėl verta rinktis

LS-Titan serija suprojektuota taip, kad atlaikytų sunkiausias pramonines aplinkas. Korpusas iš presuoto metalo ne tik apsaugo vidinius komponentus nuo mechaninių pažeidimų, bet ir užtikrina ilgą tarnavimo laiką – net > 10 x 10^6 mechaninių operacijų. Tai reiškia mažiau prastovų ir mažesnes eksploatacines išlaidas.

Techninės specifikacijos

• Kontaktų konfigūracija: 2NC (du normaliai uždari kontaktai)
• Perjungimo principas: momentinis (snap-action)
• Korpuso medžiaga: presuotas metalas
• Prijungimas: varžtiniai gnybtai
• Nominali darbinė srovė: 6 A (AC-15, 230 V); 3 A (DC-13, 24 V)
• Nominali izoliacijos įtampa: 500 V AC
• Apsaugos laipsnis: IP66, IP67 (teisingai sumontavus su pavaros galvute)
• Aplinkos darbinė temperatūra: nuo -25 iki +70 °C
• Mechaninis ilgaamžiškumas: > 10 x 10^6 operacijų
• Elektrinis ilgaamžiškumas: > 1 x 10^6 operacijų
• Kabelio įvadas: 1 x M20 x 1,5
• Montavimas: bazinis tvirtinimas (2 x M4 varžtai)
• Kontaktų medžiaga: sidabro lydinys
• Apsauga nuo trumpojo jungimo: saugiklis 10 A gG/gL
• Gnybtų talpa: 1 x (0,5–2,5) mm² arba 2 x (0,5–1,5) mm²

Kam tinka

• Padėties jutimas staklėse
• Konvejerių galiniai stabdikliai
• Automatinės gamybos linijos
• Medžiagų tvarkymo įranga

Naudojimo patarimai

Korpusas tiekiamas be pavaros galvutės, todėl norint užbaigti mazgą, reikia pasirinkti suderinamą LS-Titan pavaros galvutę. Varžtiniai gnybtai priima tiek vientisus, tiek suvytus laidininkus iki 2,5 mm². Montuojant būtina užtikrinti, kad korpusas būtų tvirtai pritvirtintas prie pagrindo dviem M4 varžtais, o kabelis įvestas per M20 x 1,5 įvadą.

Patarimas: Norėdami užtikrinti ilgą ir saugų veikimą, reguliariai tikrinkite kontaktų būklę ir užveržkite gnybtų varžtus. Esant dideliam vibracijos lygiui, rekomenduojama naudoti papildomus fiksavimo elementus. Visada laikykitės gamintojo nurodytų elektros parametrų.
