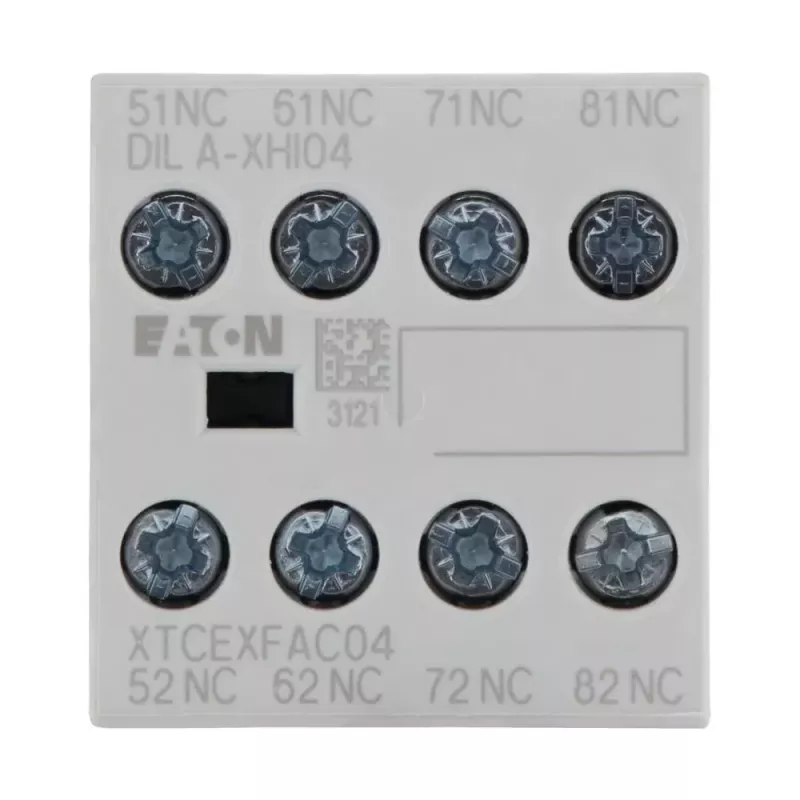

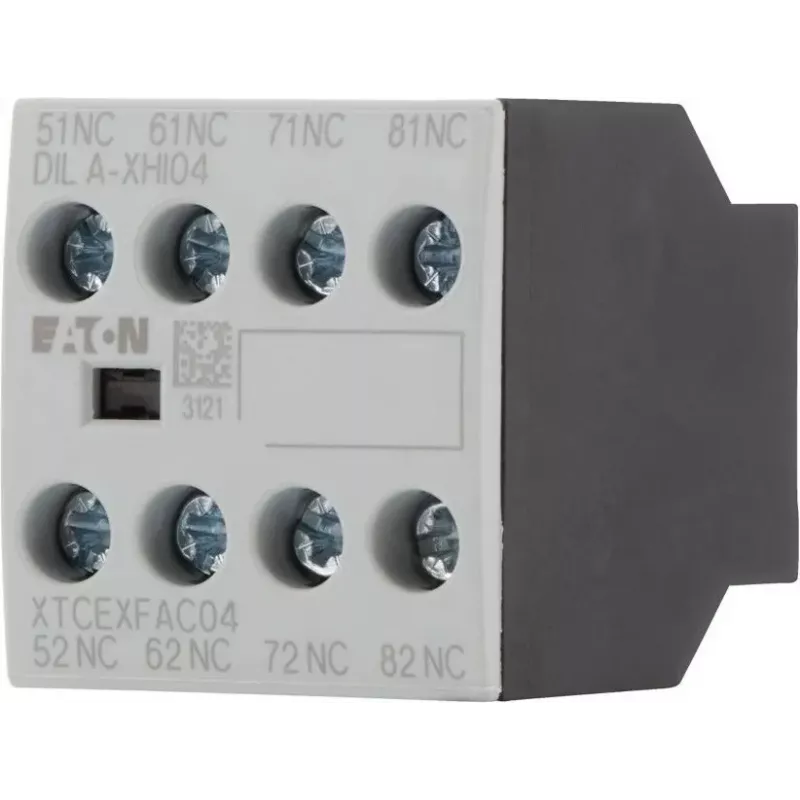

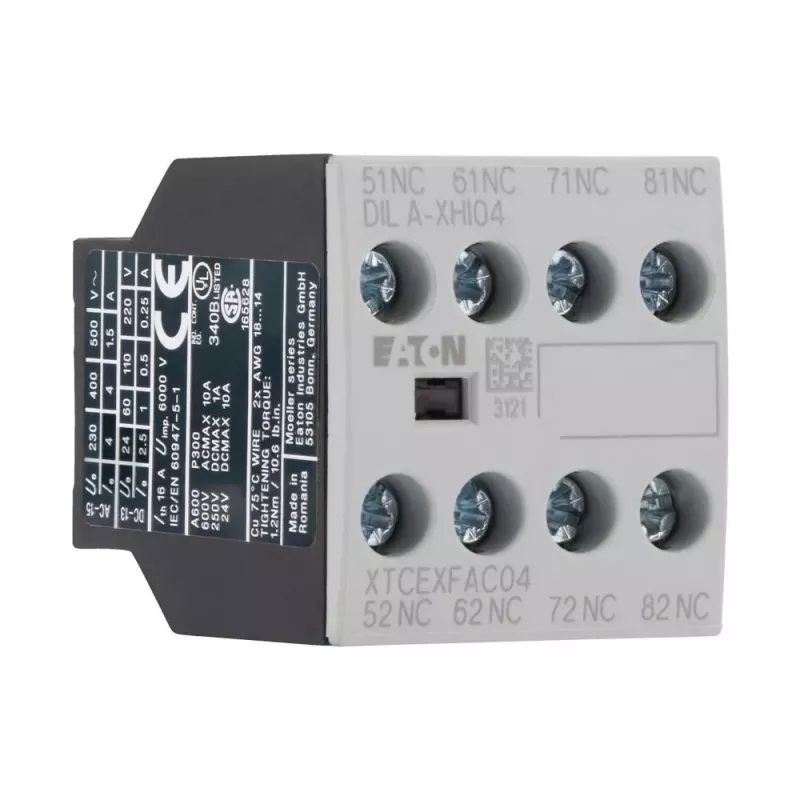

Eaton DILA-XHI04 pagalbinis kontaktų blokas, 4 polių, 2NO+2NC, priekinio montavimo, varžtiniai gnybtai, juodas/baltas 276424

Kai reikia papildomų kontaktų valdymo grandinėms, signalizacijai ar blokavimui, Eaton DILA-XHI04 pagalbinis kontaktų blokas yra patikimas sprendimas. Jis tvirtinamas priekyje prie suderinamų Eaton DILM kontaktorių ir iš karto prideda keturis pagalbinius kontaktus: du normaliai atvirus (NO) ir du normaliai uždarus (NC). Kompaktiškos konstrukcijos (45 mm × 117 mm × 68 mm) su varžtiniais gnybtais blokas užtikrina paprastą montavimą ir saugų laidų prijungimą.

Kam skirtas

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia išplėsti Eaton DILM kontaktorių (nuo DILM7 iki DILM38) funkcijas valdymo grandinėse, būsenos indikacijai ar tarpusavio blokavimui.

Pagrindinės savybės

• 4 polių pagalbinis kontaktų blokas: 2 NO + 2 NC
• Priekinis montavimas – greitas ir patogus tvirtinimas prie suderinamų kontaktorių
• Varžtiniai gnybtai patikimam laidų sujungimui
• Nominali darbinė srovė: 6 A (AC-15, 230 V) ir 10 A (DC-13, 24 V)
• Nominali izoliacijos įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Darbinės temperatūros diapazonas: nuo -25 °C iki 60 °C
• Apsaugos laipsnis: IP20
• Spalva: juoda ir balta

Specifikacijos

• Serija: DIL
• Gaminio tipas: Pagalbinis kontaktų blokas
• Montavimo tipas: Priekinis montavimas
• Polių skaičius: 4
• Kontaktų konfigūracija: 2 NO + 2 NC
• Suderinamumas: Eaton DILM kontaktoriai (DILM7–DILM38)
• Nominali darbinė srovė (AC-15, 230 V): 6 A
• Nominali darbinė srovė (DC-13, 24 V): 10 A
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinės temperatūros diapazonas: nuo -25 iki 60 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 iki 80 °C
• Gnybtų tipas: Varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Atitinka standartus: IEC/EN 60947-5-1, VDE 0660
• Prijungimo galimybė (vienas laidas): 0,75–2,5 mm²
• Prijungimo galimybė (du laidai): 0,75–2,5 mm²
• Spalva: juoda / balta

Naudojimo patarimai

Prieš montuodami pagalbinį kontaktų bloką, įsitikinkite, kad kontaktorius yra be įtampos. Naudokite tinkamo skerspjūvio laidus, atitinkančius nurodytą prijungimo galimybę, kad užtikrintumėte patikimą kontaktą. Blokas skirtas priekiniam montavimui, todėl jį patogu įrengti ir ankštose vietose.

Patarimas: reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač po ilgesnio naudojimo ar vibracijos, kad išvengtumėte atsilaisvinusių jungčių. Montuodami laikykitės vietinių elektros saugos taisyklių.
