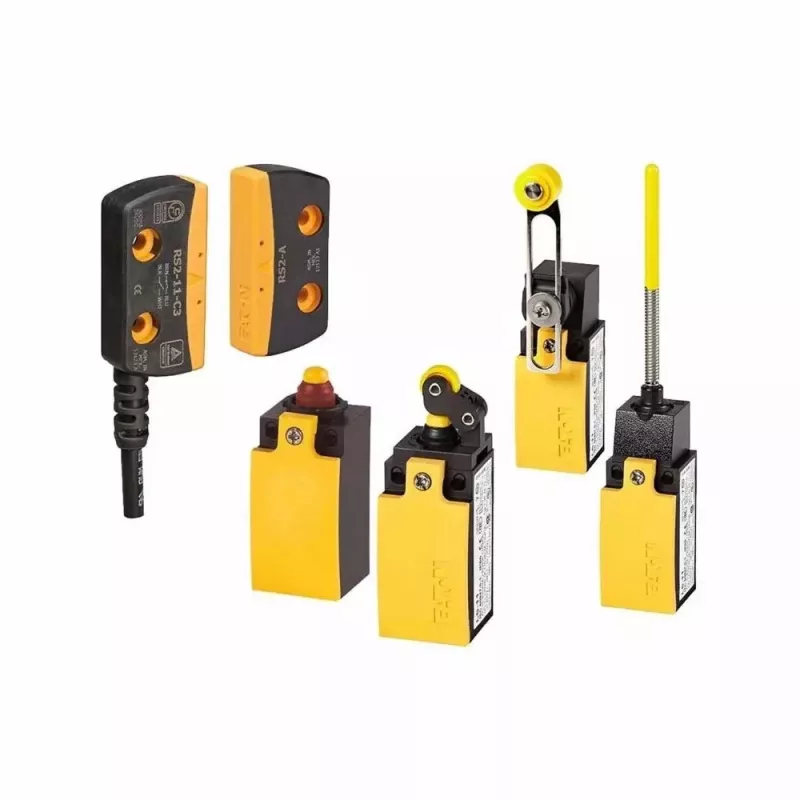

Eaton LS-Titan padėties jungiklis LS-20 su kupoliniu stūmikliu, 1NO+1NC, IP66/IP67 266120

Kai reikia patikimo padėties nustatymo net ir sudėtingomis sąlygomis, Eaton LS-Titan LS-20 su kupoliniu stūmikliu užtikrina stabilų darbą. Šis jungiklis suprojektuotas taip, kad atlaikytų mechaninį krūvį ir užtikrintų ilgą tarnavimo laiką net intensyvaus naudojimo režimu.

Privalumai

LS-20 pasižymi tvirtu termoplastiko korpusu, atspariu IP66 ir IP67 aplinkos poveikiui. Kupolinis stūmiklis leidžia tiksliai valdyti, o varžtiniai gnybtai užtikrina patikimą laidų prijungimą. Mechaninis patvarumas – net 10 milijonų operacijų, o tai reiškia mažiau techninės priežiūros ir ilgesnį įrenginio veikimo laiką.

Kam skirta

• Staklėms ir konvejerių sistemoms
• Pramonės automatizavimo ir valdymo skydams
• Įrenginiams, kuriems reikalingas didelis mechaninis atsparumas

Pagrindinės specifikacijos

• Pavaros tipas: kupolinis stūmiklis
• Kontaktų konfigūracija: 1 NO + 1 NC
• Perjungimo elementas: momentinis
• Korpuso medžiaga: termoplastikas
• Apsaugos klasė: IP66, IP67
• Nominali darbinė srovė AC-15: 6 A prie 230 V AC
• Nominali darbinė srovė DC-13: 0,5 A prie 230 V DC
• Nominali izoliacijos įtampa: 500 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Kabelio įvadas: 1 x M20 x 1,5
• Prijungimo tipas: varžtiniai gnybtai
• Darbinė temperatūra: -25 iki +70 °C
• Mechaninis ilgaamžiškumas: 10 milijonų operacijų
• Elektrinis ilgaamžiškumas: 0,5 milijono operacijų
• Standartai: IEC/EN 60947-5-1
• Montavimas: pagrindo tvirtinimas (2 x M4 varžtai)
• Serija: LS-Titan
• Užterštumo laipsnis: 3
• Trumpojo jungimo apsauga: saugiklis 10 A gG/gN

Naudojimo patarimai

Norint užtikrinti patikimą padėties nustatymą sudėtingose pramoninėse aplinkose, Eaton LS-20 yra patvarus ir tikslus sprendimas. Rekomenduojama reguliariai tikrinti varžtinių gnybtų priveržimą ir užtikrinti, kad kabelio įvadas būtų sandarus, kad būtų išlaikyta IP66/IP67 apsaugos klasė.
