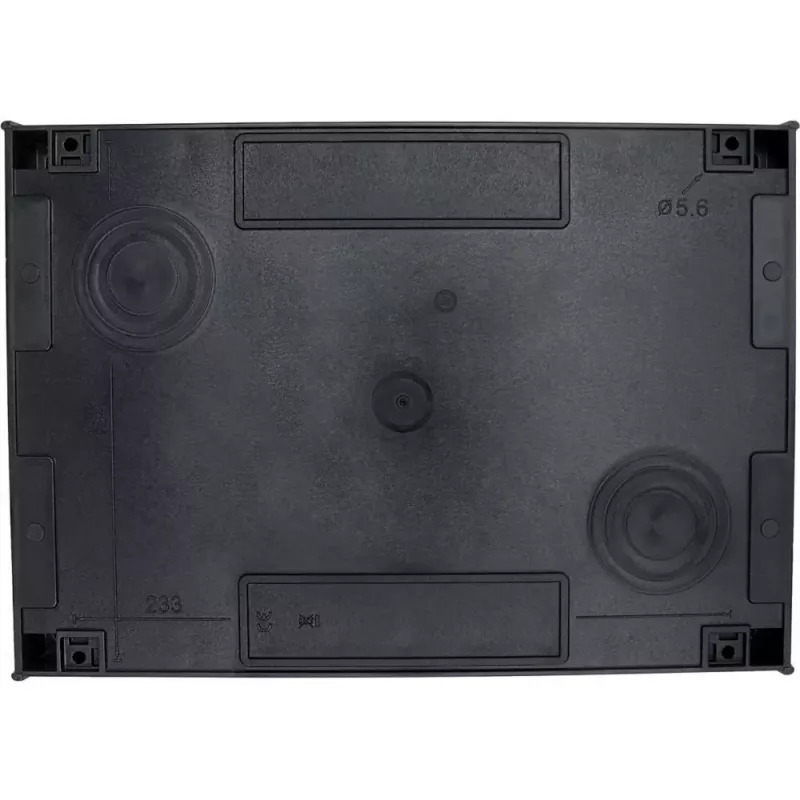

Eaton I5/SVB P3-100/I5/SVB/HI11 pagrindinis jungiklis 100A, 3 polių, IP65, 207378

Skydų montuotojams ir pramonės elektrikams, kuriems kiekviena darbo valanda skaičiuojama, Eaton I5/SVB P3-100/I5/SVB/HI11 sujungia pagrindinio jungiklio, avarinio išjungimo ir atskyriklio funkcijas viename 3 polių įrenginyje, todėl nereikia derinti atskirų komponentų ir mažėja klaidų rizika paleidimo metu.

Kodėl verta rinktis

Raudona rankena ir geltona priekinė plokštė aiškiai rodo jungiklio padėtį net esant prastam apšvietimui, o IP65 apsauga leidžia įrengti dulkėtose ar drėgnose vietose, kai jungiklis sumontuotas tinkamame gaubte. Nominali darbinė srovė siekia 100 A, todėl vienas įrenginys uždengia nemažą dalį mašinų ir skirstomųjų spintų maitinimo grandinių.

Techniniai duomenys

• Nominali darbinė srovė (Iu): 100 A
• Polių skaičius: 3
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali trumpojo jungimo įjungimo galia (Icm): 3 kA esant 690 V
• Nominali trumpojo jungimo atsparumo srovė (Icw): 1,7 kA 1 s
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Perjungimo kampas: 90°
• Nominali galia AC-23A esant 400 V: 37 kW
• Nominali galia AC-3 esant 400 V: 30 kW
• Gnybtai: varžtiniai
• Montavimas: paviršinis, gaubte
• Gaubto apsauga: IP65
• Darbinė temperatūra: nuo -25 iki +50 °C
• Standartai: IEC/EN 60947

Kam tinka

• Pagrindinis jungiklis mašinų valdymo skydams
• Avarinis atjungimas pramoninėje įrangoje
• Maitinimo grandinių izoliavimas iki 100 A

Naudojimas

Jungiklis skirtas paviršiniam montavimui gaubto viduje, laidininkai jungiami varžtiniais gnybtais, todėl sujungimas lieka patikimas ir lengvai patikrinamas net po ilgo eksploatavimo. Prieš montuodami įsitikinkite, kad grandinė atjungta, o gnybtų priveržimo momentas atitinka gamintojo reikalavimus.

Patarimas: avarinio išjungimo grandinėse aiškiai paženklinkite šį jungiklį skydo schemoje ir prie jo – taip techninės priežiūros komanda greičiau ras atjungimo tašką. Esant dulkėtoms sąlygoms reguliariai tikrinkite gaubto tarpiklius, kad IP65 apsauga išliktų visą įrenginio tarnavimo laiką.
