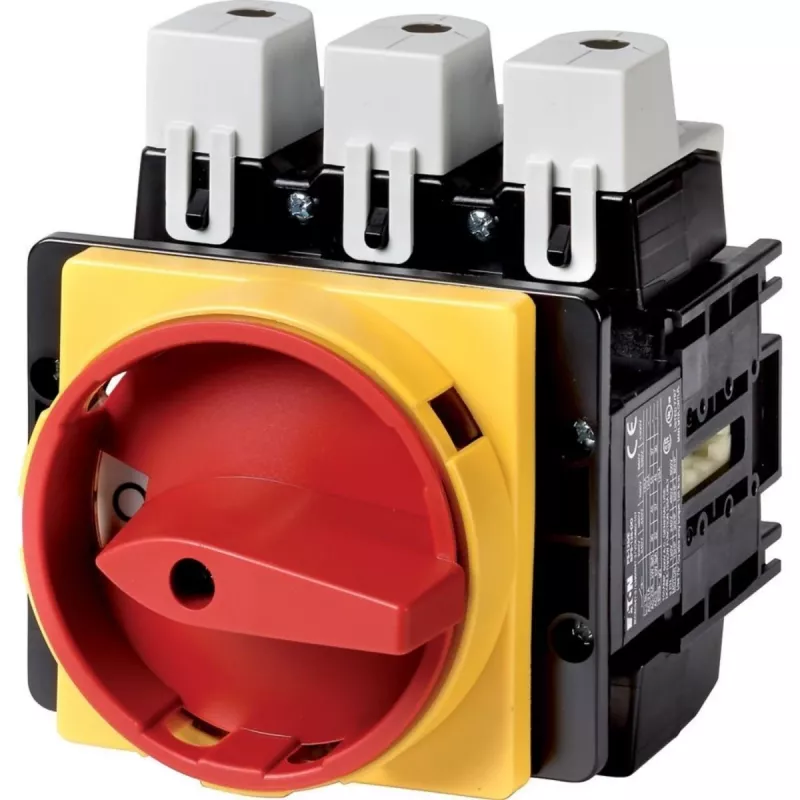

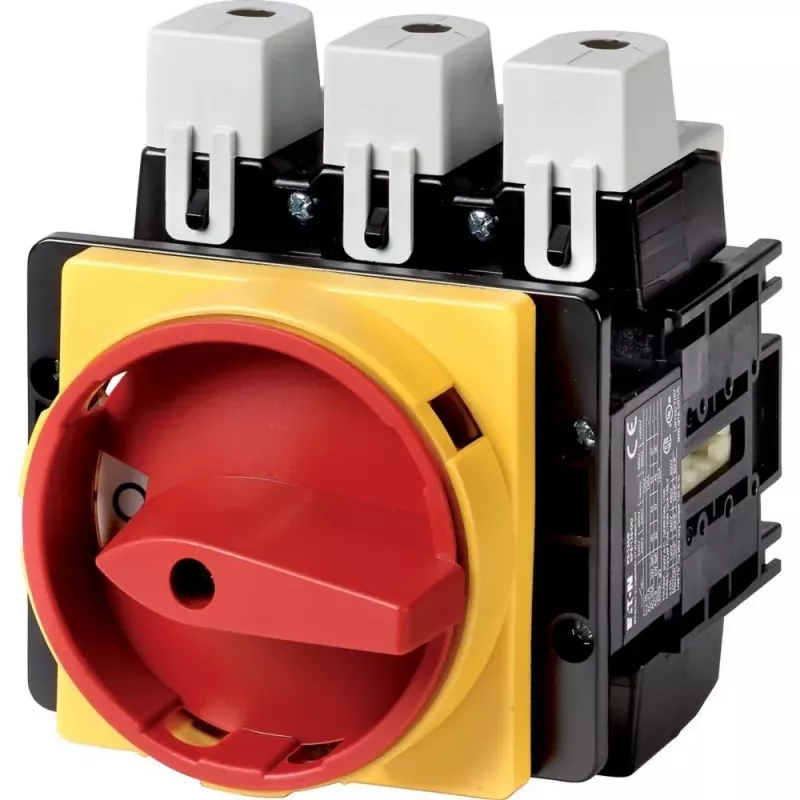

Eaton P5-160/EA/SVB 3 polių pagrindinis jungiklis 160 A, 690 V AC, IP65, raudona rankena 280922

Kai reikia patikimai atjungti 160 A grandinę 690 V AC įtampoje, o aplinka dulkėta ar drėgna, Eaton P5-160/EA/SVB pagrindinis jungiklis yra sprendimas, kuris veikia be kompromisų. Uždarame izoliuotame korpuse sumontuotas 3 polių jungiklis su IP65 apsauga priekinėje dalyje atlaiko sunkiausias eksploatavimo sąlygas.

Kodėl verta rinktis

• Didelė srovės galia: 160 A esant 690 V AC
• Vardinė galia 75 kW prie 400 V AC (AC-23A)
• IP65 priekinė apsauga nuo dulkių ir vandens srovių
• Užrakinamas OFF padėtyje – saugus techninis aptarnavimas
• Gnybtai su varžtais užtikrina patikimą sujungimą

Techninė specifikacija

• Jungiklio funkcija: ON/OFF (0-1)
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 160 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė galia (AC-23A, 400V): 75 kW
• Montavimo tipas: paviršinis (uždarame korpuse)
• Apsaugos laipsnis (priekis): IP65
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Užrakinamas: taip, 0 (OFF) padėtyje
• Prijungimo tipas: varžtiniai gnybtai
• Standartai: IEC/EN 60947-3
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 3,2 kA (1s)
• Korpuso medžiaga: izoliuotas korpusas
• Perjungimo kampas: 90°

Kam tinka

Šis jungiklis skirtas pramonės ir komerciniams objektams, kuriuose reikalingas patikimas pagrindinis atjungimas: gamyklų skirstyklos, dirbtuvės, sandėliai, maisto perdirbimo cechai, lauko instaliacijos. Tinka ten, kur yra dulkių, drėgmės arba galimas vandens purslų poveikis.

Kaip naudoti

Jungiklis montuojamas paviršiniu būdu ant izoliuoto korpuso. Prijungimas atliekamas varžtiniais gnybtais, laikantis IEC/EN 60947-3 reikalavimų. Prieš atliekant techninę priežiūrą, jungiklį galima užrakinti OFF padėtyje, kad būtų užtikrintas saugus darbas.

Patarimas: prieš montuodami įsitikinkite, kad grandinės įtampa ir srovė neviršija 690 V AC ir 160 A. Užrakinimo funkciją naudokite kartu su standartine spyna, kad išvengtumėte netyčinio įjungimo. Reguliariai tikrinkite gnybtų priveržimą ir korpuso sandarumą, ypač po ilgesnio eksploatavimo drėgnose patalpose.
