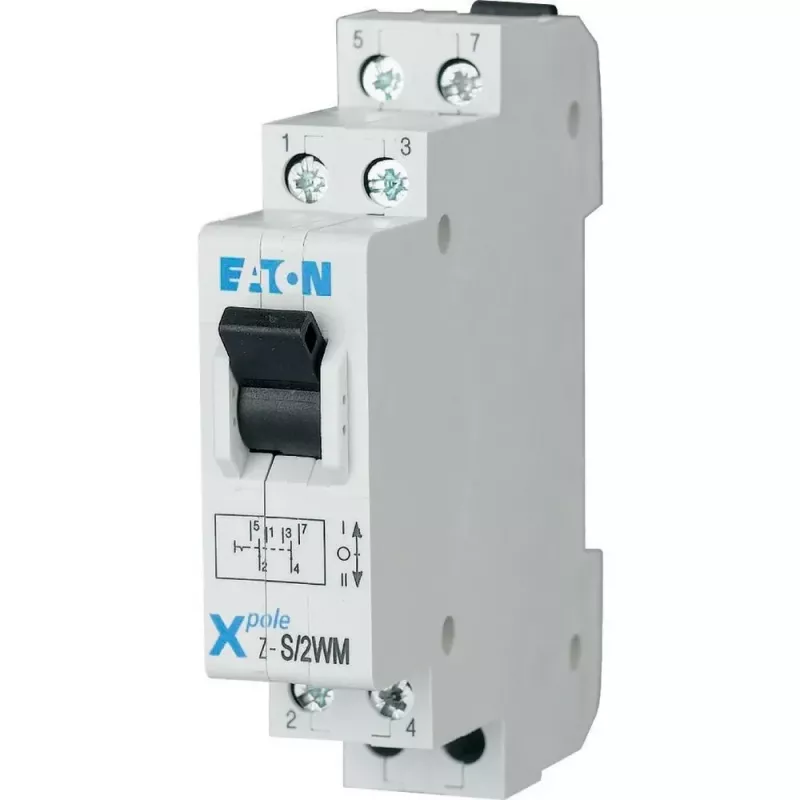

EATON I-O-II perjungimo jungiklis Z-S/2WM 40A 2 polių DIN bėgiui 248346

Kai grandinę reikia perjungti tarp dviejų maitinimo šaltinių arba dviejų apkrovų taip, kad nebūtų atgalinio maitinimo, rankinis perjungimo jungiklis yra būtinas. EATON Z-S/2WM – kompaktiškas DIN bėgiui tvirtinamas sprendimas, užtikrinantis aiškią I-O-II perjungimo seką ir 40 A vardinę srovę reiklioms valdymo ir skirstymo aplikacijoms.

Kam skirtas

Skydų surinkėjams, elektrikams ir techninės priežiūros komandoms, kurioms reikia patikimo, modulinio perjungimo jungiklio pramoniniams valdymo skydams, pastatų inžinerinėms sistemoms ar mašinų pagalbinėms grandinėms. Jis tinka standartiniam 35 mm DIN bėgiui ir užima tik du modulius, todėl tinka net ankštuose skirstomuosiuose skyduose.

Pagrindinės savybės

• 2 polių perjungimo jungiklis, I-O-II (įjungta-išjungta-įjungta) padėtys
• Vardinė darbinė srovė 40 A, darbinė įtampa 230/400 V AC
• Tvirtinamas ant 35 mm DIN bėgio (EN 60715), plotis 2 moduliai (35,5 mm)
• Sraigtiniai gnybtai priima standžius laidininkus 1,5–25 mm² ir lanksčius 1,5–16 mm²
• Rankinis valdymas, mechaninis ilgaamžiškumas 20 000 ciklų

Specifikacijos

• Polių skaičius: 2P
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Dažnis: 50/60 Hz
• Apsaugos laipsnis: IP20 gnybtams, IP40 priekinei pusei, kai sumontuota
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Darbinės temperatūros diapazonas: -20 iki 50 °C
• Trumpojo jungimo srovės atsparumas (Icw): 1,5 kA (1 s)
• Standarto atitiktis: IEC/EN 60947-3

Naudojimo patarimai

Visada patikrinkite didžiausią apkrovą ir perjungimo dažnį pagal vardinį elektrinį ilgaamžiškumą. Variklių apkrovoms ar indukcinėms grandinėms atsižvelkite į įsijungimo srovę ir pasirinkite tinkamai vertintą jungiklį. Užtikrinkite, kad skydas būtų tinkamai vėdinamas, kad aplinkos temperatūra neviršytų nurodyto diapazono.

Patarimas: montuodami jungiklį ant DIN bėgio, palikite pakankamai vietos laidų prijungimui ir užtikrinkite, kad gnybtų varžtai būtų tvirtai priveržti. Periodiškai tikrinkite jungiklio būseną ir, esant reikalui, atlikite profilaktinę priežiūrą, kad būtų išlaikytas patikimumas.
