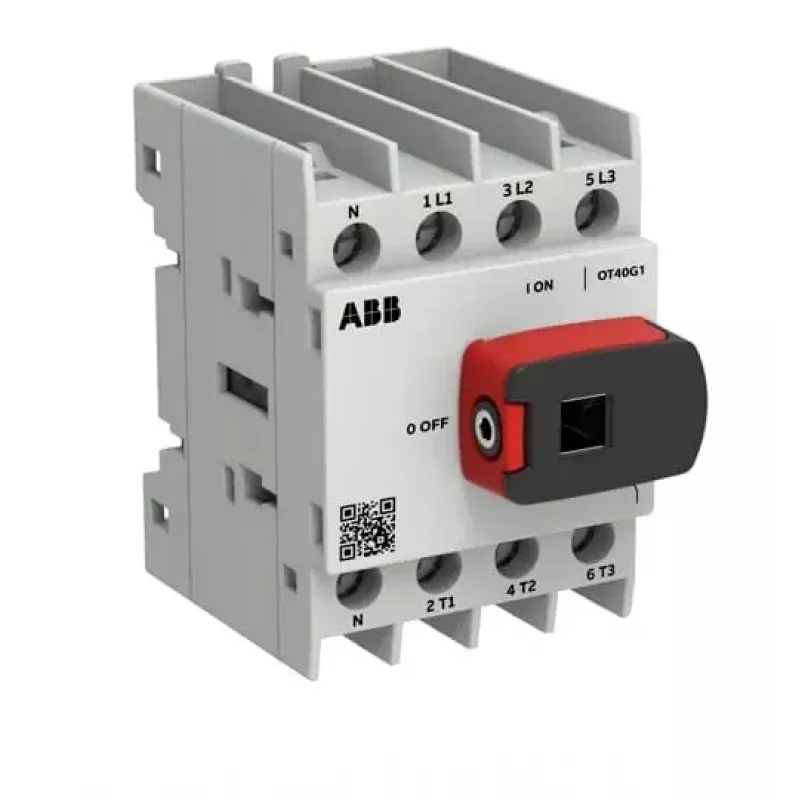

ABB OTOT40G1-4BSN1Plus 40A 4 polių apkrovos atjungiklis, priekinis valdymas, DIN bėgelio montavimas

Kai pramoninėje skirstykloje ar mašinos maitinimo grandinėje reikia patikimai atjungti keturių polių apkrovą iki 40 A, ABB OTOT40G1-4BSN1Plus tampa kasdieniu įrankiu, kuriuo pasikliaujate. Elektrikams ir skirstomųjų spintų gamintojams šis atjungiklis suteikia aiškų ir saugų būdą izoliuoti grandinę techninės priežiūros metu, o jo priekinė rankena (įsigyjama atskirai) leidžia valdyti net ir uždaroje spintoje. Tvirta konstrukcija ir atitiktis IEC 60947-3 standartui užtikrina ilgaamžiškumą net ir sudėtingomis sąlygomis, todėl galite būti ramūs dėl savo įrangos saugumo.

Pagrindinės specifikacijos

• Gaminio tipas: apkrovos atjungiklis
• Polių skaičius: 4
• Vardinė darbinė srovė (Ie): 40 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Vardinė trumpalaikė srovė (Icw): 1 kA (1s)
• Vardinė sąlyginė trumpojo jungimo srovė (Icc): 50 kA (su gG 40 A saugikliu)
• Montavimo būdas: DIN bėgelis / varžtais
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa: 1,5 - 16 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP65 (priekis su tinkamu korpusu)
• Standartai: IEC 60947-3
• Valdymo mechanizmas: priekinis valdymas
• Rėmo dydis: G1
• Rankena: neįtraukta (įsigyjama atskirai)

Kodėl verta rinktis

OTOT40G1-4BSN1Plus pasižymi didele pertraukimo galia ir patikima izoliacija kompaktiškame G1 rėme. Varžtiniai gnybtai priima plačią laidų skerspjūvių įvairovę, užtikrindami tvirtą sujungimą. Atjungiklis sukurtas ilgaamžiškumui – mechaninė atspara atlaiko dažną naudojimą. Priekinio valdymo konstrukcija leidžia lengvai integruoti į skirstomuosius įrenginius, o IP65 priekinė apsauga (su tinkamu korpusu) tinka dulkėtoms ar drėgnoms aplinkoms.

Kam tinka

• Techninės priežiūros ir remonto darbams, kai reikia saugiai izoliuoti mašinas
• Variklių valdymo grandinėms pramoninėje automatikoje
• Energijos paskirstymui komerciniuose pastatuose
• Atsinaujinančios energijos sistemoms (saulės inverteriams, vėjo jėgainėms) nuolatinės / kintamos srovės izoliacijai
• ŠVOK ir siurblinėms sistemoms

Naudinga žinoti

Šis atjungiklis priklauso ABB OT serijai, garsėjančiai moduliškumu ir paprastu montavimu. Rankena neįtraukta – ją reikia užsakyti atskirai, todėl galite pasirinkti pagal skydo durų ar tiesioginio montavimo poreikius. Visada įvertinkite trumpojo jungimo apsaugos koordinavimą su tinkamais saugikliais ar grandinės pertraukikliais. Išsamią techninę informaciją rasite ABB gaminio duomenų lape.

Patarimas: montuodami atjungiklį ant DIN bėgelio, įsitikinkite, kad jis tvirtai užsifiksuoja ir kad gnybtai priveržti reikiamu sukimo momentu – tai užtikrina patikimą kontaktą ir ilgalaikį veikimą.
