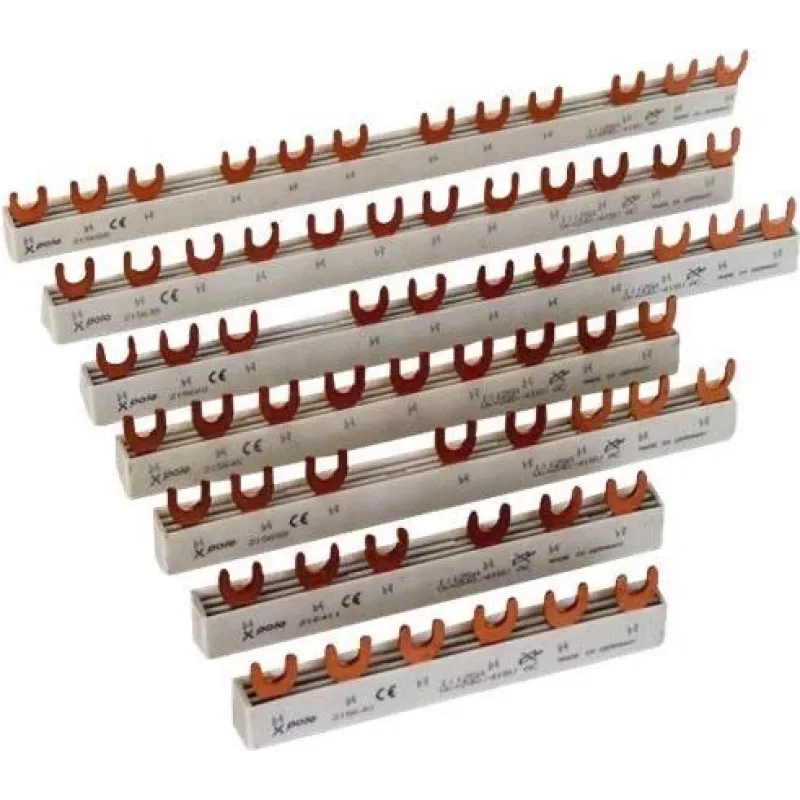

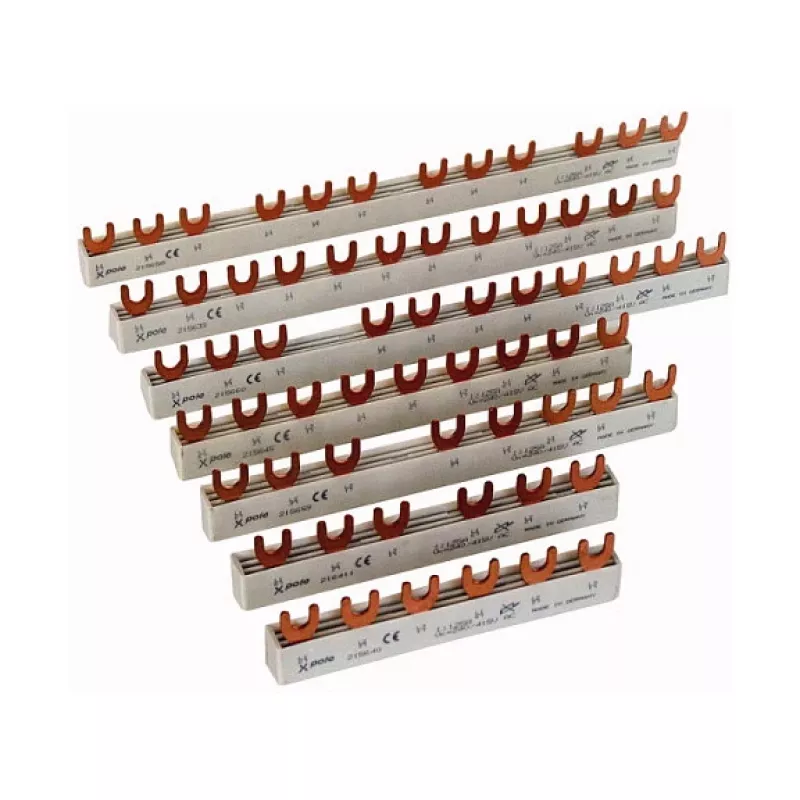

EATON EVG Euro-Vario-S 3 fazių šyna 12 modulių 63A 10mm² kaiščio tipo (215639)

Kuriant ar modernizuojant trifazį skirstomąjį skydą, dažnai iškyla iššūkis užtikrinti švarią ir patikimą energijos paskirstymą daugeliui modulinių įrenginių be perteklinio laidų kiekio. EATON EVG Euro-Vario-S 3 fazių šyna išsprendžia šią problemą – kompaktiška, visiškai izoliuota 12 modulių šyna supaprastina prijungimą ir sumažina montavimo laiką.

Kam skirta

Ši šyna skirta elektrikams, skydų gamintojams ir priežiūros specialistams, kuriems reikia patikimo būdo paskirstyti trifazę maitinimo įtampą moduliniams įrenginiams, tokiems kaip automatiniai jungikliai ir diferencialiniai jungikliai, elektros spintose. Ypač tinka DIN bėgio montavimui, kai erdvė yra ribota.

Pagrindiniai privalumai

• Trifazė, 3 polių konfigūracija palaiko standartines 230/400 V AC sistemas
• Vardinė srovė 63 A užtikrina patikimą galios perdavimą sudėtingoms reikmėms
• 12 modulių pozicijų su 18 mm žingsniu tinka įvairiems moduliniams įrenginiams
• Kaiščio tipo jungtis (Stift) užtikrina saugų ir paprastą įrenginių prijungimą
• 10 mm² varinis laidininkas užtikrina mažą varžą ir efektyvų energijos perdavimą
• Visiškai izoliuota konstrukcija padidina saugumą ir sumažina atsitiktinio prisilietimo riziką
• Suderinama su DIN bėgiu – lengvai montuojama standartinėse spintose
• IP20 apsaugos laipsnis tinkamas naudoti patalpose

Specifikacijos

• Gamintojas: EATON
• Modelis: EVG-3PHAS/12MODUL
• MPN: 215639
• EAN: 4015082156398
• Fazių skaičius: 3 fazės
• Polių skaičius: 3 poliai
• Modulių skaičius: 12
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Un): 230/400 V AC
• Jungties tipas: kaiščio (Stift)
• Modulio žingsnis: 18 mm
• Laidininko medžiaga: varis
• Laidininko skerspjūvis: 10 mm²
• Izoliacija: visiškai izoliuota
• Montavimas: DIN bėgiui
• Apsaugos laipsnis: IP20
• Serija: EVG Euro-Vario-Schiene
• Paskirtis: energijos paskirstymas elektros spintose
• Suderinamumas: moduliniams įrenginiams (pvz., automatiniams jungikliams, diferencialiniams jungikliams)
• Spalva: pilka/juoda

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad jūsų įrenginiai suderinami su kaiščio tipo šynomis ir kad bendra srovė neviršija 63 A. Visada laikykitės vietinių elektros instaliacijos taisyklių ir užtikrinkite, kad šyna būtų tinkamai pritvirtinta prie DIN bėgio. Geriausiam veikimui naudokite su EATON moduliniais įrenginiais, skirtais šiai šynų sistemai.

Patarimas: prieš pradėdami montavimą, patikrinkite, ar šynos kontaktai atitinka jūsų įrenginių gnybtus, ir naudokite tinkamus įrankius, kad užtikrintumėte tvirtą ir saugų sujungimą.
