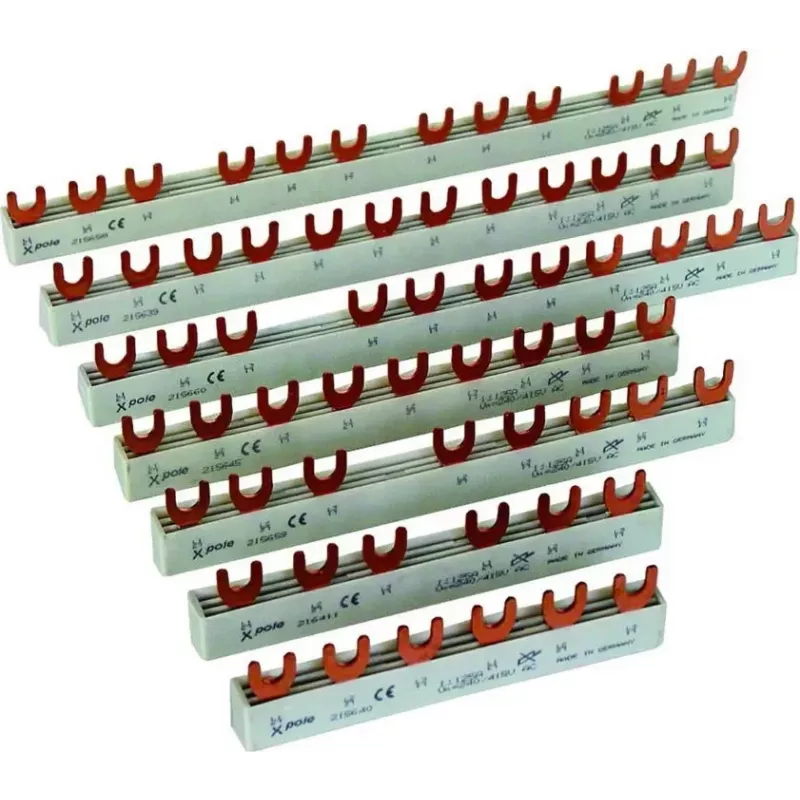

Eaton EVG-16/3PHAS/12MODUL kaištinė šyna 213,6 mm, 3 fazių, 16 A, 12 modulių 291472

Eaton EVG-16/3PHAS/12MODUL – tai kaištinė šyna, sukurta užtikrinti patikimą trifazį maitinimo paskirstymą modulinėse sistemose. Ji leidžia greitai ir saugiai sujungti iki keturių 3 polių įrenginių per 12 modulių, kai vardinė srovė siekia 16 A. Visiškai izoliuotas vario laidininkas užtikrina ilgaamžiškumą ir apsaugą nuo atsitiktinio kontakto.

Privalumai

Dėl visiškos izoliacijos šyna apsaugo nuo netyčinio prisilietimo prie įtampingųjų dalių. Kaištinis sujungimas leidžia per kelias sekundes sumontuoti suderinamus modulinius įrenginius, sutaupant laiko ir sumažinant klaidų tikimybę. Vario laidininkas pasižymi puikiu laidumu, todėl užtikrinamas stabilus maitinimas net ilgalaikio eksploatavimo metu.

Tinka naudoti

• Eaton xPole serijos automatiniams jungikliams ir panašiems moduliniams įrenginiams
• Trifaziam maitinimo paskirstymui skirstomuosiuose skyduose
• DIN bėgelio montavimo sistemose

Pagrindinės specifikacijos

• Gaminio tipas: kaištinė šyna
• Fazių skaičius: 3
• Vardinė srovė: 16 A
• Modulių skaičius: 12
• Ilgis: 213,6 mm
• Skerspjūvis: 10 mm²
• Vardinė darbinė įtampa: 400 V AC
• Vardinė izoliacijos įtampa: 500 V
• Prijungimo tipas: kaištinis
• Žingsnis: 17,5 mm
• Laidininko medžiaga: varis
• Izoliacija: visiškai izoliuota

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad šyna suderinama su jūsų moduliniais įrenginiais. Rekomenduojama naudoti su Eaton xPole serijos įrenginiais, kad būtų pasiektas optimalus veikimas. Montuodami laikykitės galiojančių elektros saugos taisyklių.
