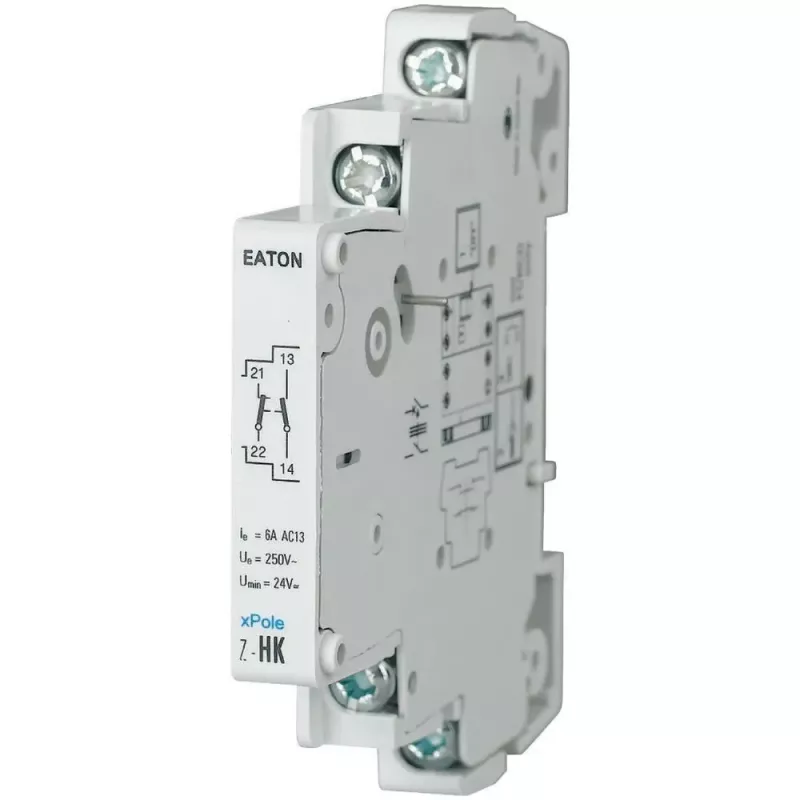

Eaton Z-HK pagalbinis kontaktas 1NO+1NC 8A 250V AC, skirtas xPole serijai, 248432

Eaton Z-HK pagalbinis kontaktas užtikrina patikimą signalą apie apsauginio įrenginio būseną – jis tiesiogiai montuojamas ant Eaton xPole serijos automatinių jungiklių, diferencinės srovės įrenginių (RCD) ir RCBO šono, perduodamas elektros signalą apie pagrindinių kontaktų padėtį. Tai leidžia nuotoliniu būdu stebėti grandinės pertraukiklio būseną ir integruoti ją į valdymo sistemas.

Kam skirtas

Šis pagalbinis kontaktas skirtas skydų surinkėjams, elektrikams ir techninės priežiūros specialistams, kuriems reikia nuotolinio būsenos stebėjimo arba valdymo blokavimo skirstomuosiuose skyduose. Jis ypač naudingas pramoninėse valdymo sistemose, pastatų automatizavimo sprendimuose ir bet kurioje situacijoje, kai grandinės pertraukiklio būsena turi būti perduodama PLC, indikatorinei lempai ar signalizacijos sistemai.

Pagrindinės savybės

• 1 normaliai atviras (NO) ir 1 normaliai uždaras (NC) kontaktas universaliems signalams
• Vardinė srovė 8 A esant 250 V AC (AC-15) ir 1 A esant 24 V DC (DC-13)
• Šoninis montavimas – greitas tvirtinimas prie suderinamų Eaton xPole įrenginių
• Kompaktiškas 0,5 modulio plotis (apie 9 mm) taupo vietą DIN bėgelyje
• Varžtiniai gnybtai užtikrina patikimą ir nereikalaujantį priežiūros sujungimą
• Ilgas mechaninis tarnavimo laikas – daugiau nei 1 000 000 operacijų

Specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Vardinė darbinė srovė (AC-15, 250 V): 8 A
• Vardinė darbinė įtampa (AC-15): 250 V AC
• Vardinė darbinė srovė (DC-13, 24 V): 1 A
• Montavimas: šoninis
• Suderinamumas: Eaton xPole serija (automatiniai jungikliai, RCD, RCBO)
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +50 °C
• Elektrinis tarnavimo laikas: >100 000 operacijų
• Mechaninis tarnavimo laikas: >1 000 000 operacijų

Naudojimo patarimai

Visada patikrinkite, ar pagalbinis kontaktas visiškai susijungęs su pagrindiniu įrenginiu – tai užtikrins patikimą perjungimą. DC grandinėse atsižvelkite į mažesnę srovės vertę, kad išvengtumėte kontaktų suvirinimo. Jungdami laidus naudokite tinkamas įvores ir priveržkite varžtus pagal gamintojo rekomendacijas.

Patarimas: reguliariai tikrinkite kontaktų būklę ir užtikrinkite, kad varžtiniai sujungimai būtų tvirti – tai prailgins įrenginio tarnavimo laiką ir išlaikys signalo patikimumą.
