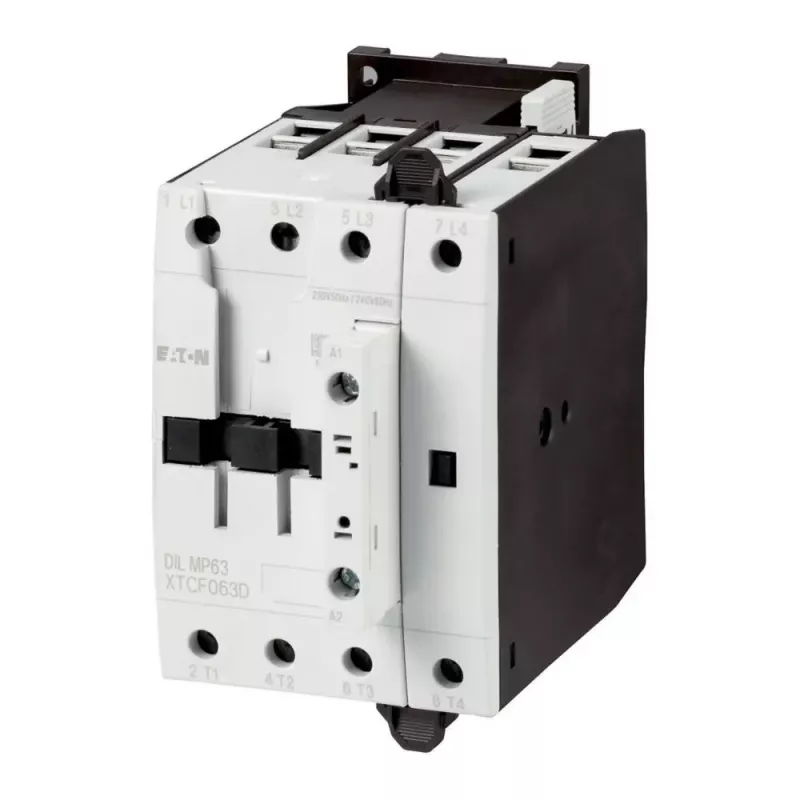

Eaton DILMP63 galios kontaktorius, 3 polių, 63 A, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 1 NO + 1 NC, IP00 109855

63 A AC-3 kategorijos perjungimo srovė – tai našumas, kuris praverčia valdant galingus trifazius variklius ir šildymo įrenginius pramoniniuose valdymo skydeliuose. Eaton DILMP63 yra 3 polių galios kontaktorius, sukurtas patikimai perjungti tokias apkrovas iki 690 V AC įtampoje.

Kam skirtas

Šis kontaktorius skirtas skydelių surinkėjams, sistemų integratoriams ir techninės priežiūros inžinieriams, kuriems reikia patikimo perjungimo įtaiso varikliams, šildytuvams ar kitoms trifazėms apkrovoms pramoninėje aplinkoje. Jis lengvai montuojamas valdymo spintose ir mašinų valdymo sistemose, kur svarbus ir našumas, ir vieta.

Pagrindinės savybės

• Vardinė darbinė srovė: 63 A (AC-3, 400 V) ir 80 A (AC-1, 400 V)
• Ritės įtampa: 230 V AC esant 50 Hz ir 240 V AC esant 60 Hz
• 3 pagrindiniai poliai ir 1 normaliai atviras (NO) bei 1 normaliai uždaras (NC) pagalbinis kontaktas
• Vardinė darbinė įtampa iki 690 V AC
• IP00 apsaugos klasė – montuojama tik uždaruose skyduose
• Montavimas ant DIN bėgelio arba varžtais
• Ilgas elektrinis tarnavimo laikas: 1,5 mln. perjungimų (AC-3)
• Mechaninis patvarumas: 10 mln. perjungimų

Specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 63 A
• Vardinė darbinė srovė (AC-1, 400 V): 80 A
• Vardinė darbinė įtampa: 690 V AC
• Ritės įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Vardinė galia (AC-3, 400 V): 30 kW
• Pagalbiniai kontaktai: 1 NO + 1 NC
• IP apsaugos klasė: IP00
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Gnybtų tipas: varžtiniai gnybtai
• Darbinė temperatūra: nuo -25 iki +60 °C
• Elektrinis tarnavimo laikas (AC-3): 1,5 x 10^6 perjungimų
• Mechaninis tarnavimo laikas: 10 x 10^6 perjungimų
• Spalva: juoda, balta

Kaip naudoti

Dėl IP00 apsaugos klasės kontaktorius turi būti montuojamas tinkamame uždaram skyde, apsaugančiame nuo dulkių ir drėgmės. Pasirinkdami ritės įtampą įsitikinkite, kad valdymo grandinė atitinka 230 V 50 Hz arba 240 V 60 Hz. Pagalbiniai kontaktai gali būti naudojami būsenos signalizacijai ar blokavimui, tačiau patikrinkite jų srovės nominalą konkrečiai aplikacijai.

Patarimas: montuodami ant DIN bėgelio palikite pakankamai vietos vėdinimui, nes kontaktorius gali įkaisti esant ilgalaikei 63 A apkrovai. Periodiškai tikrinkite varžtinių gnybtų priveržimą – vibracija gali susilpninti kontaktą. Jei naudojate pagalbinius kontaktus valdymo grandinėse, įsitikinkite, kad jų perjungiama srovė neviršija leistinos.
