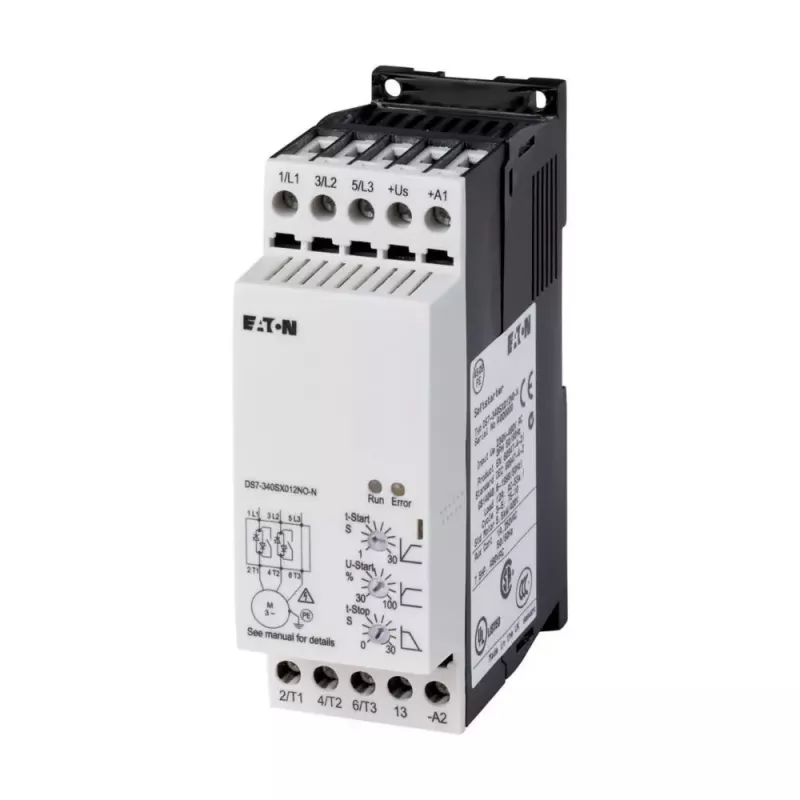

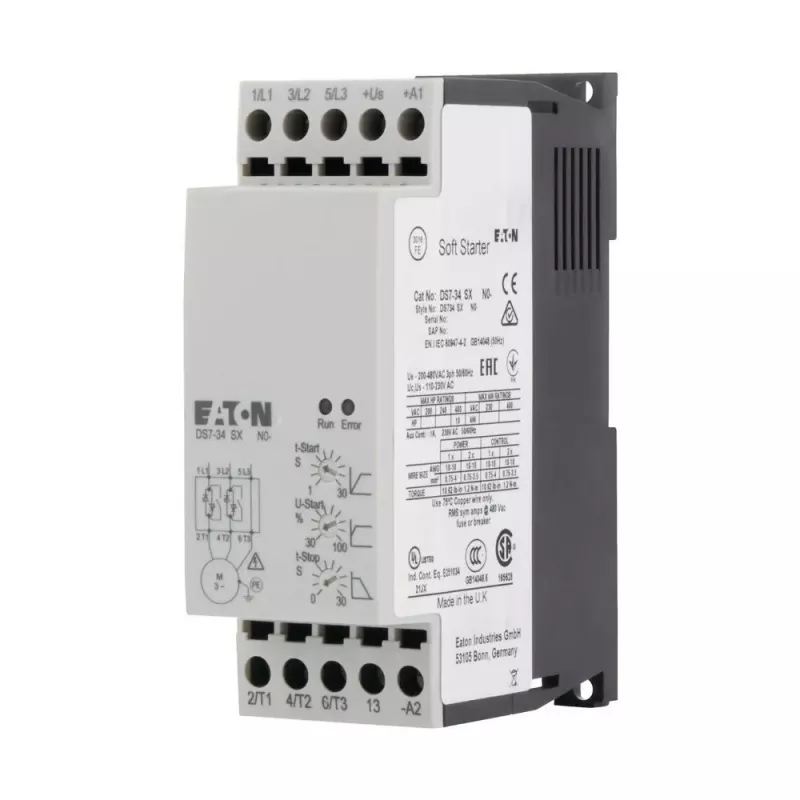

Eaton DS7-340SX012N0-N švelnaus paleidimo įtaisas, 12 A, 200-480 V AC, 5,5 kW, 3 fazių

12 A vardinė srovė ir 5,5 kW galia prie 400 V – šie parametrai apibrėžia Eaton DS7-340SX012N0-N švelnaus paleidimo įtaisą, skirtą trijų fazių varikliams valdyti. Įrenginys sumažina paleidimo srovę ir mechaninį stresą, todėl variklis ir mechanizmai tarnauja ilgiau.

Kam skirtas

Šis švelnaus paleidimo įtaisas skirtas pramonės įmonėms, kuriose reikalingas sklandus variklių įsibėgėjimas ir stabdymas: konvejerių, siurblių, ventiliatorių, kompresorių valdymui. Jis tinka skydų gamintojams ir mašinų projektuotojams, ieškantiems patikimo sprendimo su integruota apsauga.

Pagrindinės savybės

• Vardinė darbinė srovė: 12 A
• Vardinė darbinė įtampa: 200–480 V AC
• Valdymo maitinimo įtampa: 110–230 V AC
• Vardinė variklio galia: 5,5 kW prie 400 V, 3 kW prie 230 V
• Trijų fazių įtampos rampos valdymas
• Integruotas apėjimas (bypass) mažesniam šilumos išsiskyrimui
• Integruota perkrovos ir fazių gedimo apsauga
• Reguliuojamas paleidimo srovės apribojimas: 150–450 % Ie
• Reguliuojamas įsibėgėjimo ir stabdymo rampos laikas: 0,5–30 s
• Pasirenkamas SmartWire-DT ryšio modulis
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C

Specifikacijos

• Vardinė darbinė srovė (Ie): 12 A
• Vardinė darbinė įtampa (Ue): 200–480 V AC
• Valdymo maitinimo įtampa (Us): 110–230 V AC
• Vardinė variklio galia prie 400 V: 5,5 kW
• Vardinė variklio galia prie 230 V: 3 kW
• Fazių skaičius: 3
• Integruotas apėjimas: Taip
• Apsaugos laipsnis: IP20
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Apsauga nuo perkrovos: Integruota
• Apsauga nuo fazių gedimo: Integruota
• Paleidimo srovės apribojimas: 150–450 % Ie
• Įsibėgėjimo rampos laikas: 0,5–30 s
• Stabdymo rampos laikas: 0,5–30 s
• Ryšio sąsaja: SmartWire-DT (reikalingas pasirenkamas modulis)
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C
• Valdymo tipas: Įtampos rampa
• Dažnis: 50/60 Hz

Naudojimo patarimai

Integruodami DS7 į valdymo sistemą, įsitikinkite, kad valdymo maitinimo įtampa atitinka turimą pagalbinį maitinimą. Jei reikalingas tinklo ryšys, pridėkite SmartWire-DT modulį, kad būtų galima komunikacija su aukštesnio lygio valdikliais.

Patarimas: prieš montuodami ant DIN bėgelio, patikrinkite, ar variklio vardinė srovė neviršija 12 A, o galia – 5,5 kW prie 400 V. Sureguliuokite paleidimo srovės apribojimą ir rampos laiką pagal konkrečią apkrovą – taip užtikrinsite optimalų variklio apsaugą ir ilgaamžiškumą.
