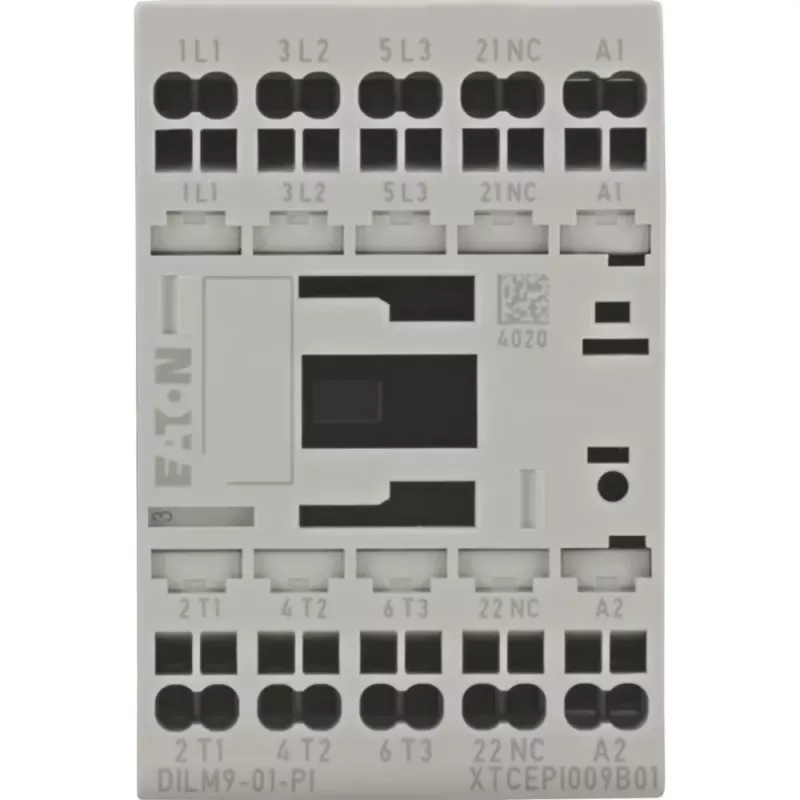

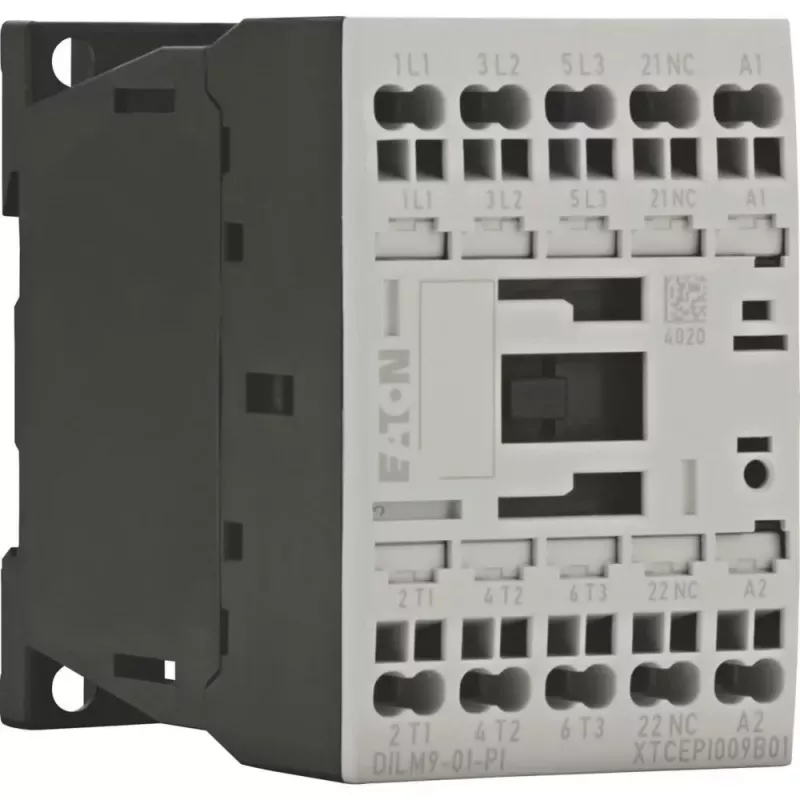

Eaton DILM9-01(24VD) galios kontaktorius, 3 polių, 9 A, 24 V DC ritė 199238

Eaton DILM9-01(24VD) – tai kompaktiškas galios kontaktorius, skirtas patikimam trifazių variklių ir varžinių apkrovų perjungimui. 24 V DC ritė leidžia tiesiogiai valdyti iš PLC arba nuolatinės srovės grandinių, o integruotas 1 NC pagalbinis kontaktas praplečia funkcionalumą be papildomų modulių. 9 A AC-3 kategorijos srovė esant 400 V vardiniam įtampai užtikrina, kad šis kontaktorius tinka varikliams iki 4 kW.

Privalumai

• 3 pagrindiniai poliai, normaliai atviri, 9 A AC-3 (400 V)
• 24 V DC ritė – lengva integruoti į PLC valdomas sistemas
• Integruotas 1 NC pagalbinis kontaktas signalizacijai ar blokavimui
• Montuojamas ant DIN bėgelio arba varžtais
• Platus darbinės temperatūros diapazonas: nuo -25 iki +60 °C

Kasdienis naudojimas

Sumontuokite kontaktorių ant 35 mm DIN bėgelio arba pritvirtinkite varžtais. Prijunkite pagrindines ir valdymo grandines prie aiškiai pažymėtų gnybtų. Įjungus 24 V DC ritę, kontaktorius suveikia užtikrintai, o pagalbinis kontaktas vienu metu pakeičia būseną. IP20 apsaugos klasė skirta naudoti uždaruose skydeliuose, apsaugančiuose nuo dulkių ir atsitiktinio prisilietimo.

Techninės specifikacijos

• Vardinė darbinė srovė AC-3 (400 V): 9 A
• Vardinė darbinė galia AC-3 (400 V): 4 kW
• Vardinė darbinė srovė AC-1 (400 V): 22 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinis dažnis: 50/60 Hz
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Ritės įtampa: 24 V DC
• Mechaninis ilgaamžiškumas: 10 000 000 ciklų
• Elektrinis ilgaamžiškumas (AC-3): 1 500 000 ciklų
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C

Patarimai

Rekomenduojama periodiškai tikrinti varžtinių gnybtų priveržimą ir kontakto būseną. Įsitikinkite, kad valdymo grandinės įtampa neviršija 24 V DC ritės nominalo. Dėl kompaktiško korpuso ir patikimumo šis kontaktorius puikiai tinka mažoms pramoninėms sistemoms, siurbliams, ventiliatoriams ir kitiems varikliniams įrenginiams.
