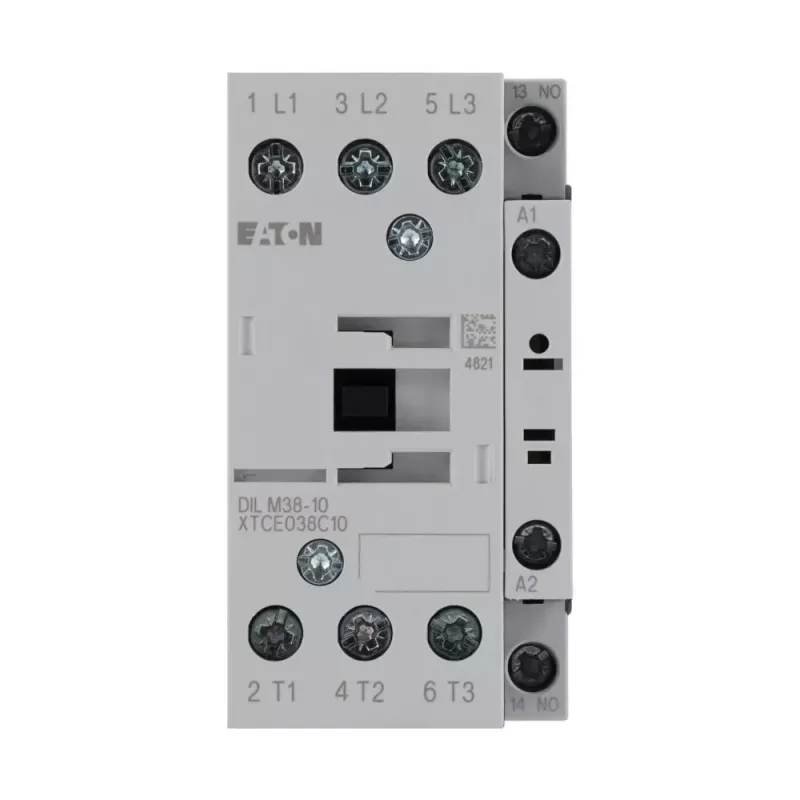

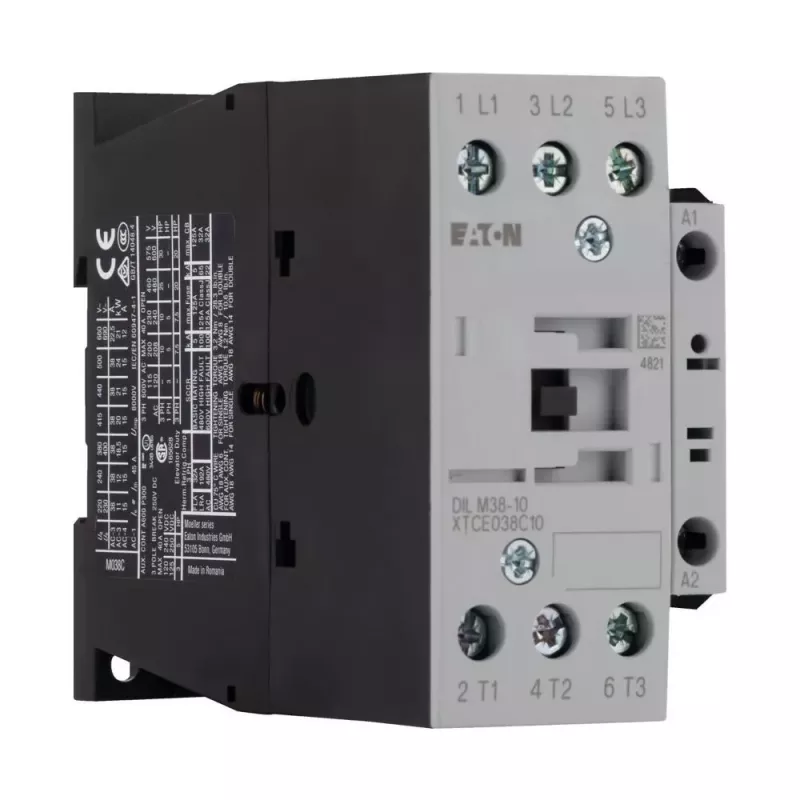

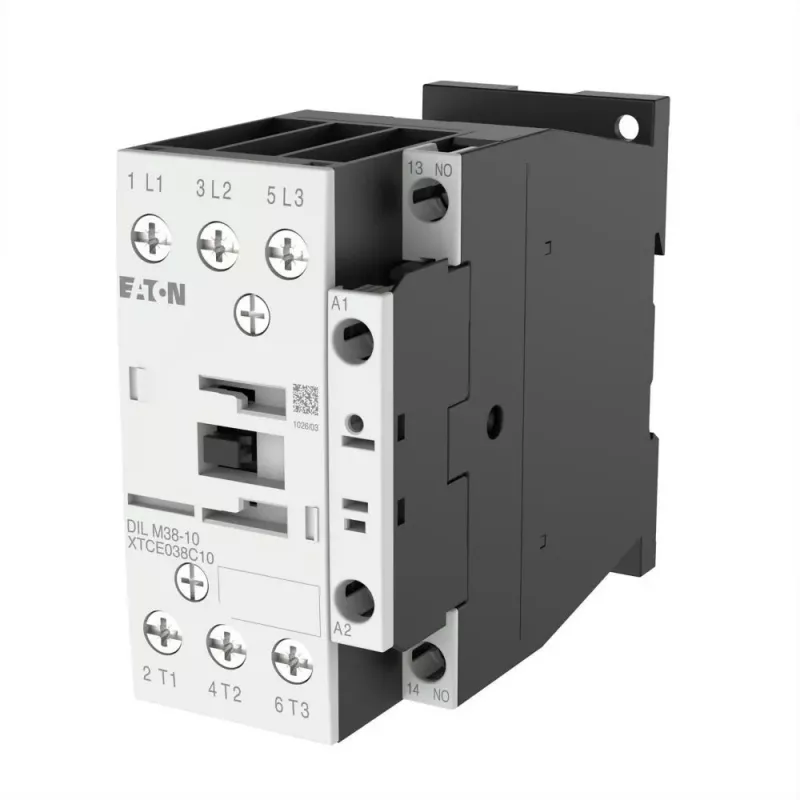

Eaton DILM38-10 galios kontaktorius, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 3 polių, 38 A, 1 NO pagalbinis kontaktas 112428

38 A (AC-3, 400 V) ir 18,5 kW galia prie 400 V AC – tai parametrai, kurie Eaton DILM38-10 kontraktorių išskiria kaip patikimą sprendimą pramoniniams variklių valdymo sprendimams. Įrenginys skirtas tiems, kuriems reikia ilgaamžio ir stabilaus perjungimo net ir intensyvaus darbo sąlygomis.

Kodėl verta rinktis

• 3 polių pagrindiniai kontaktai su varžtiniais gnybtais užtikrina saugų ir patvarų prijungimą.
• 230 V AC (50 Hz) / 240 V AC (60 Hz) ritė suderinama su standartinėmis valdymo grandinėmis.
• 1 NO pagalbinis kontaktas leidžia realizuoti blokavimo, signalizavimo ar valdymo logikos funkcijas.
• Mechaninis atsparumas – 10 milijonų perjungimų, elektrinis – 1,5 milijono perjungimų esant AC-3 apkrovai.
• Montuojamas ant 35 mm DIN bėgelio arba tvirtinamas varžtais.

Kam tinka

Šis kontaktorius skirtas skydų gamintojams, techninės priežiūros inžinieriams ir mašinų gamintojams, kuriems reikia patikimo komponento variklių paleidimui, šildymo ar apšvietimo valdymui pramoninėje aplinkoje. Jis tinka ten, kur reikalingas dažnas perjungimas ir ilgas tarnavimo laikas.

Pagrindinės specifikacijos

• Serija: DILM
• Polių skaičius: 3
• Nominali darbinė srovė (AC-3, 400 V): 38 A
• Nominali darbinė srovė (AC-1, 400 V): 55 A
• Nominali darbinė galia (AC-3, 400 V): 18,5 kW
• Nominali darbinė įtampa: iki 690 V AC
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Pagalbiniai kontaktai: 1 NO
• Gnybtų tipas: varžtiniai
• Montavimas: DIN bėgelis arba varžtinis
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: -25 iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): 1,5 x 10^6 perjungimų
• Mechaninis ilgaamžiškumas: 10 x 10^6 perjungimų
• Standartai: IEC/EN 60947, VDE 0660
• Trumpojo jungimo apsauga (maks. saugiklis gG/gL): 100 A

Naudojimo patarimai

Įsitikinkite, kad valdymo grandinės įtampa atitinka ritės nominalą – tai apsaugos nuo ritės perdegimo. Variklių apkrovoms būtina parinkti tinkamą apsaugą nuo perkrovos ir patikrinti trumpojo jungimo koordinaciją su nurodytu saugikliu. Montuokite kontraktorių gerai vėdinamame skyde, kad būtų išlaikytos darbinės temperatūros ribos.

Patarimas: prieš montuodami visada patikrinkite ritės įtampą ir dažnį – neteisingas suderinimas gali sugadinti ritę. Reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač po pirmųjų eksploatacijos valandų.
