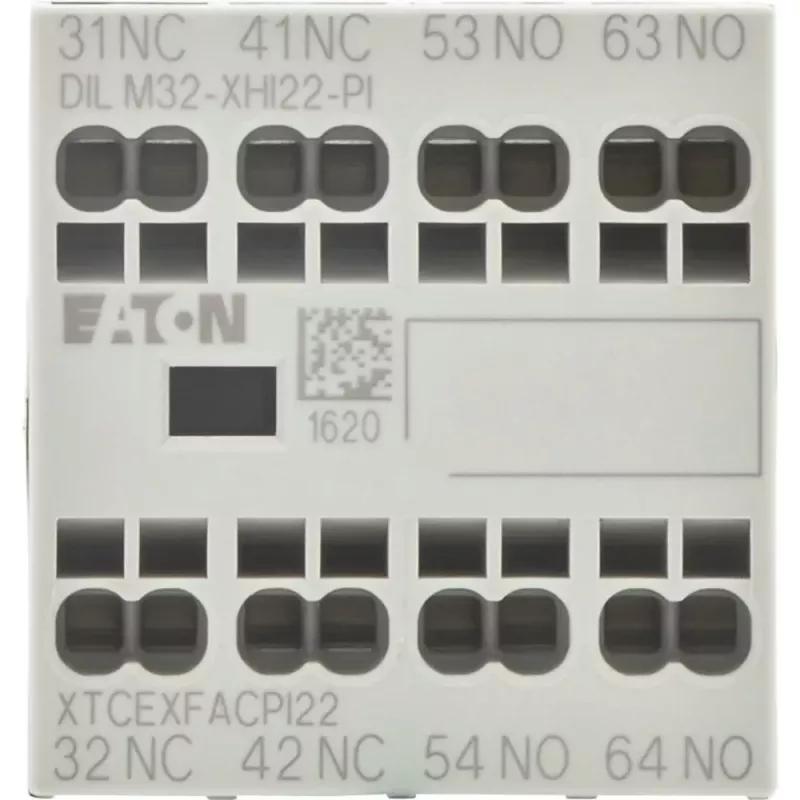

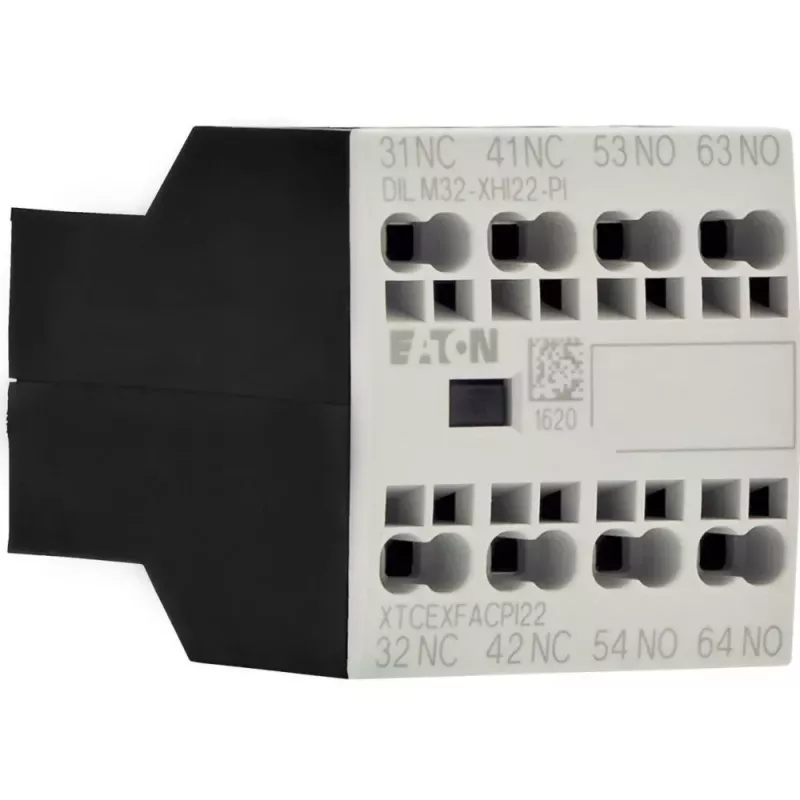

Eaton DILM32-XHI22 pagalbinis kontaktų blokas, 2NO+2NC, priekinis montavimas, varžtiniai gnybtai 199311

Skydų surinkėjai ir techninės priežiūros specialistai, naudojantys Eaton DILM7–DILM32 kontaktorius, dažnai susiduria su poreikiu papildyti valdymo grandines papildomais kontaktais. Eaton DILM32-XHI22 pagalbinis kontaktų blokas išsprendžia šią problemą – jis tvirtinamas tiesiai prie kontaktoriaus priekio ir suteikia keturis papildomus kontaktus, reikalingus blokavimo, būsenos signalizavimo ar valdymo logikos grandinėms.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 normaliai atviri (NO) + 2 normaliai uždari (NC)
• Montavimo tipas: priekinis
• Suderinamumas: Eaton DILM7–DILM32 kontaktoriai
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 10 A
• Nominali darbinė srovė (DC-13, 220 V): 0,22 A
• Gnybtų tipas: varžtiniai
• Laido skerspjūvis (vienagyslis): 1 x (0,75–2,5) mm²
• Laido skerspjūvis (daugiagyslis): 1 x (0,75–2,5) mm²
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-5-1
• Serija: DILM
• Polių skaičius: 4
• Produkto tipas: pagalbinis kontaktų blokas

Kodėl verta rinktis

DILM32-XHI22 užtikrina patikimą būdą pridėti papildomų kontaktų be papildomo laidų painiavos. Priekinis montavimas leidžia greitai sumontuoti ant suderinamų kontaktorių, sutaupant laiko tiek surenkant skydą, tiek atliekant modernizavimą. Varžtiniai gnybtai priima tiek vienagyslius, tiek daugiagyslius laidus nuo 0,75 iki 2,5 mm², užtikrindami patikimą sujungimą pramoninėje aplinkoje.

Idealiausia naudoti

• Kontaktorių pagalbinių kontaktų išplėtimui valdymo grandinėse
• Būsenos signalizavimui ir blokavimui variklių valdymo centruose
• Esamų Eaton DILM kontaktorių modernizavimui
• Valdymo skydų su ribota erdve konstravimui

Gera žinoti

Kontaktų blokas priklauso Eaton DILM serijai ir yra skirtas naudoti su DILM7–DILM32 kontaktoriais. Jis atlaiko aplinkos temperatūrą nuo -25 iki +60 °C ir užtikrina IP20 apsaugą, tinkamą montuoti skyduose. Produktas atitinka IEC/EN 60947-5-1 standartą.

Patarimas: prieš montuodami įsitikinkite, kad kontaktoriaus priekinė dalis yra švari ir nėra pažeista. Tvirtinkite bloką tolygiai, kad kontaktai susijungtų patikimai. Naudokite tinkamo skerspjūvio laidus ir priveržkite varžtus rekomenduojamu sukimo momentu, kad išvengtumėte atsilaisvinimo vibracijos sąlygomis.
