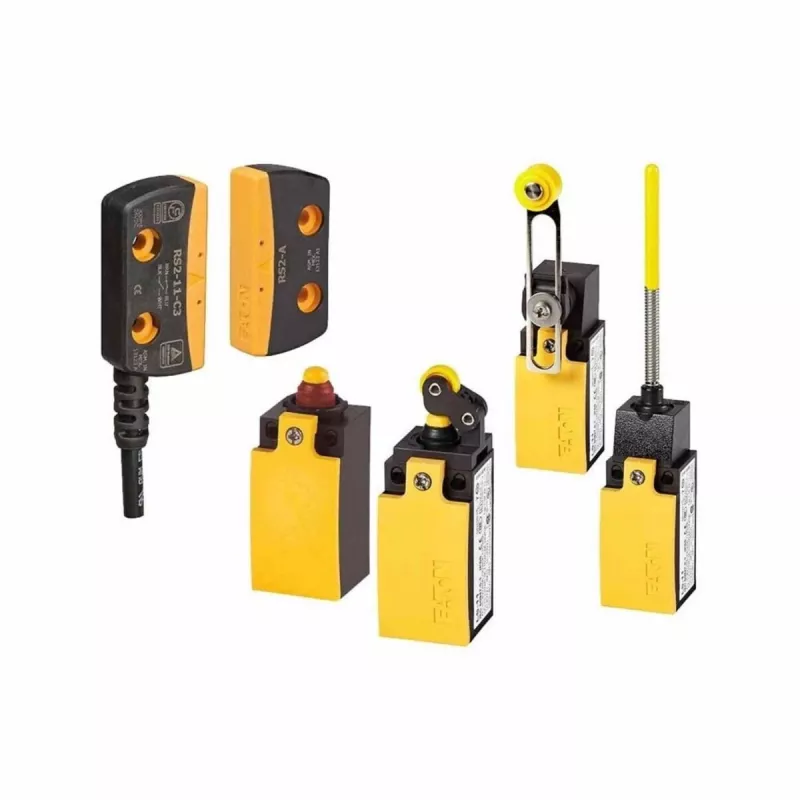

Eaton LSM-11S/R padėties jungiklis, strypinė svirtis, metalinis, 1NO+1NC, IP66/IP67 266141

Metalinis korpusas su reguliuojama strypine svirtimi ir plastikiniu voleliu – tai pirmas dalykas, kurį pastebi profesionalas, vertindamas Eaton LSM-11S/R padėties jungiklį. Šis jungiklis sukurtas ilgam, patikimam darbui net ir sudėtingomis sąlygomis, todėl puikiai tinka mašinų ir automatizavimo sistemų ribiniams perjungimams.

Kodėl verta rinktis

• Metalinis korpusas atsparus mechaniniams smūgiams ir vibracijai
• Teigiamo atidarymo funkcija (NC kontakte) – būtina saugos grandinėms
• Ilgas mechaninis tarnavimo laikas – daugiau nei 10 mln. perjungimų
• Apsaugos klasė IP66/IP67 – atsparus dulkėms ir laikinam panardinimui
• Universalus montavimas: bazinis tvirtinimas ir M20 kabelio įvadas
• Varžtiniai gnybtai užtikrina patikimą prijungimą

Techninė specifikacija

• Pavara: strypinė svirtis, reguliuojama, su plastikiniu voleliu
• Kontaktų konfigūracija: 1 NO + 1 NC
• Perjungimo principas: momentinis (snap action)
• Nominali darbinė srovė (AC-15): 6 A prie 230 V
• Nominali darbinė srovė (DC-13): 3 A prie 24 V
• Maksimali darbinė įtampa: 500 V AC, 250 V DC
• Apsaugos klasė: IP66, IP67
• Kabelio įvadas: 1 x M20 x 1.5
• Prijungimas: varžtiniai gnybtai
• Darbinė temperatūra: -25 iki +70 °C
• Mechaninis tarnavimo laikas: > 10 mln. perjungimų
• Elektrinis tarnavimo laikas: > 0,1 mln. perjungimų
• Teigiamas atidarymas: taip (NC kontaktas)
• Montavimo tipas: bazinis
• Standartai: IEC/EN 60947-5-1, UL, CSA

Kam tinka

Šis padėties jungiklis rekomenduojamas mašinų gamintojams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kuriems reikia patikimo ribinio jungiklio su saugos funkcija. Dėl atsparaus metalinio korpuso ir aukštos IP klasės jis tinka tiek viduje, tiek lauke, įskaitant drėgnas ar dulkėtas aplinkas.

Naudojimas

Jungiklis montuojamas prie mechanizmo, kurio judėjimą reikia kontroliuoti. Reguliuojama strypinė svirtis leidžia tiksliai nustatyti suveikimo tašką. Prijungimas atliekamas varžtiniais gnybtais, kabelis įvedamas per M20 sandariklį. Dėl teigiamo NC kontakto atidarymo jungiklis gali būti naudojamas saugos grandinėse, užtikrinant, kad suveikus mechanizmui, grandinė nutrūktų.

Patarimas: reguliuodami svirties padėtį, visada atjunkite maitinimą ir patikrinkite, ar kontaktai suveikia teisingai. Periodiškai apžiūrėkite sandarinimo tarpines ir varžtų priveržimą, ypač jei įrenginys veikia vibracijos sąlygomis.
