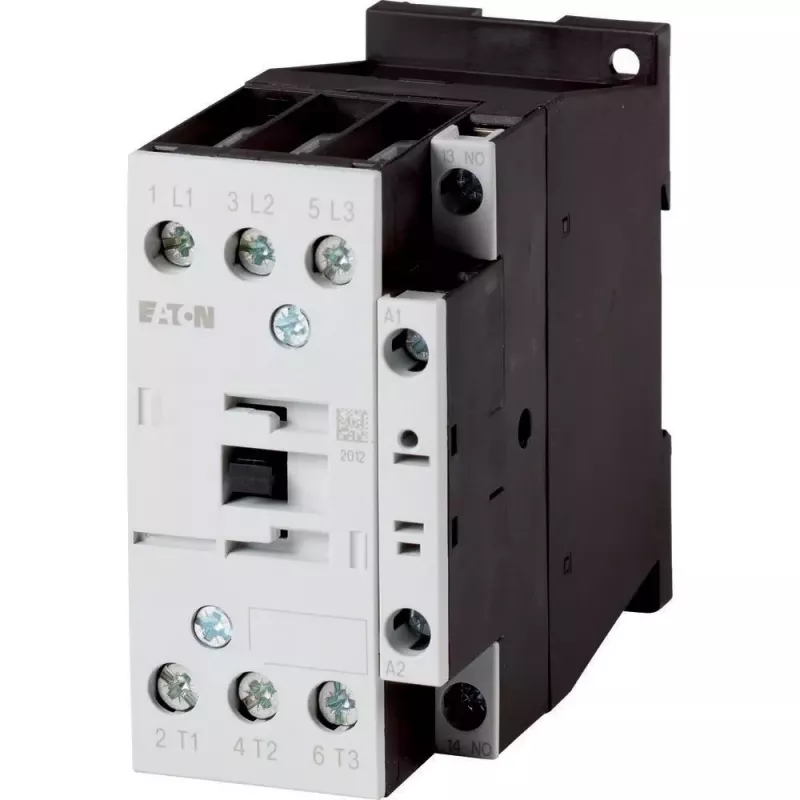

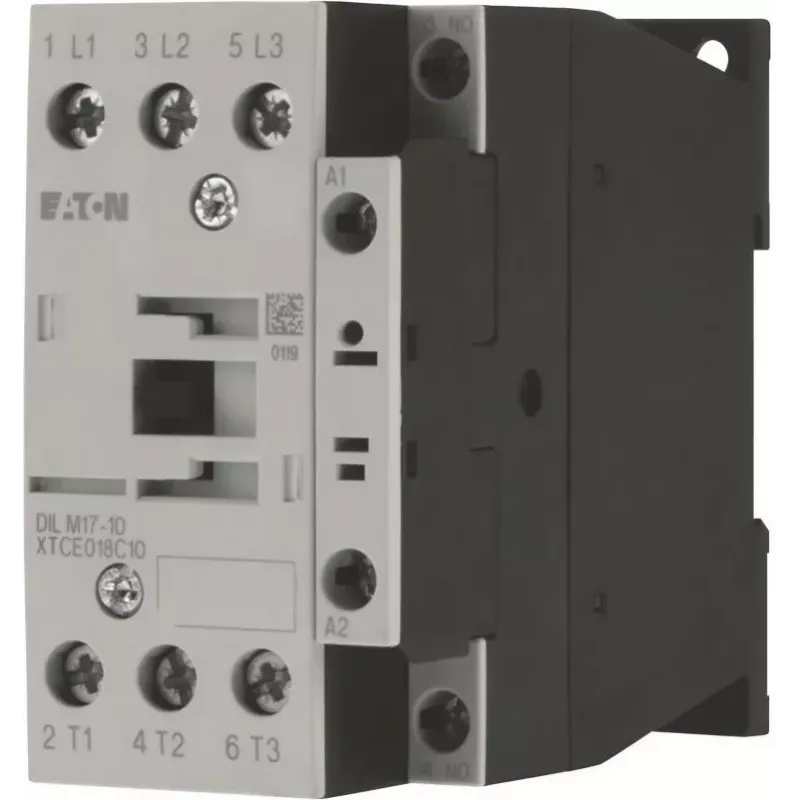

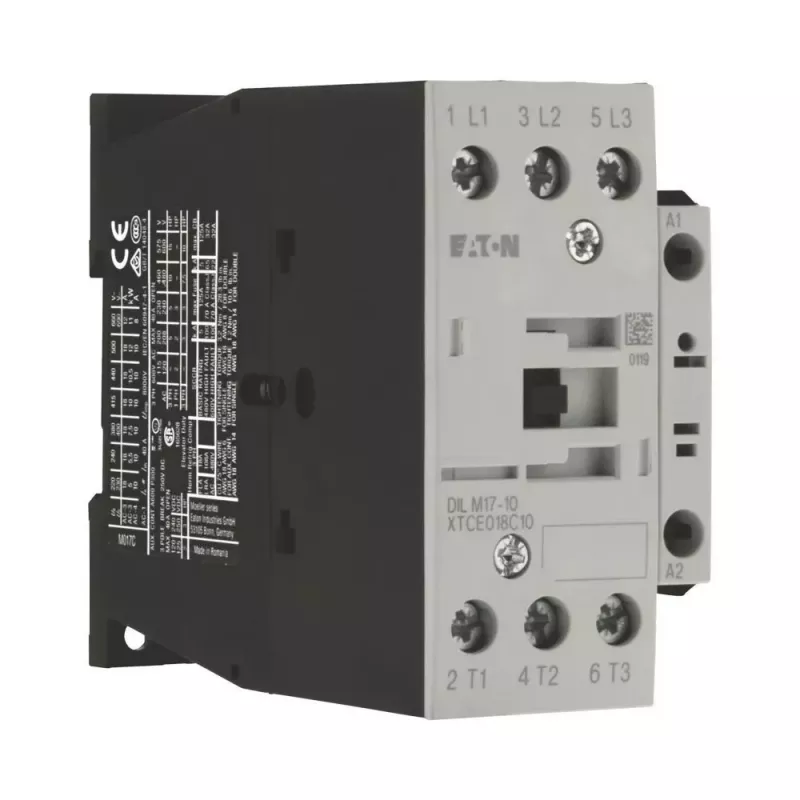

Eaton DILM17-10(RDC24) 3 polių kontaktorius, 24 V DC ritė, 17 A AC-3, 1 NO pagalbinis kontaktas, IP00, juodas/baltas 277018

Kai reikia patikimo variklių valdymo iki 7,5 kW, Eaton DILM17-10(RDC24) užtikrina stabilų perjungimą esant 17 A AC-3 apkrovai. 24 V DC ritė leidžia tiesiogiai valdyti iš PLC ar kitų nuolatinės srovės valdymo grandinių, o 1 NO pagalbinis kontaktas suteikia lankstumo signalizacijai ar blokavimui.

Kodėl verta rinktis

• Didelis elektros patvarumas: 10 mln. operacijų (AC-3)
• Mechaninis tarnavimo laikas: 30 mln. operacijų
• Atsparumas impulsinei įtampai (Uimp): 8 kV
• Atitinka IEC/EN 60947 ir VDE 0660 standartus

Techniniai duomenys

• Nominali darbinė srovė (AC-3, 400 V): 17 A
• Nominali darbinė srovė (AC-1, 690 V): 32 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Variklio galia (AC-3, 400 V): 7,5 kW
• Nominali izoliacijos įtampa (Ui): 690 V
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Ritės įtampa: 24 V DC
• Montavimas: DIN bėgelis / varžtai
• Gnybtų tipas: varžtiniai
• Darbinė temperatūra: -25 iki +60 °C
• Spalva: juoda, balta

Kam tinka

Šis kontaktorius skirtas pramoninės automatizacijos specialistams, elektros inžinieriams ir techninės priežiūros komandoms, kurioms reikia patikimo sprendimo valdyti variklius, siurblius, ventiliatorius ar kitus įrenginius. Dėl kompaktiško 56 mm pločio jis lengvai telpa į standartines skirstomąsias spintas.

Kaip naudoti

Montuokite ant DIN bėgelio arba tvirtinkite varžtais. Prijunkite 24 V DC ritę prie valdymo grandinės, o pagrindinius kontaktus – prie maitinimo ir variklio. Prieš eksploataciją įsitikinkite, kad parametrai atitinka jūsų sistemos reikalavimus. Dėl IP00 apsaugos klasės kontaktorius turi būti montuojamas apsaugotame nuo dulkių ir drėgmės korpuse.

Patarimas: reguliariai tikrinkite kontaktų būklę ir užveržimo momentą – tai prailgins įrenginio tarnavimo laiką. Esant dideliems perjungimo dažniams, užtikrinkite pakankamą aušinimą.
