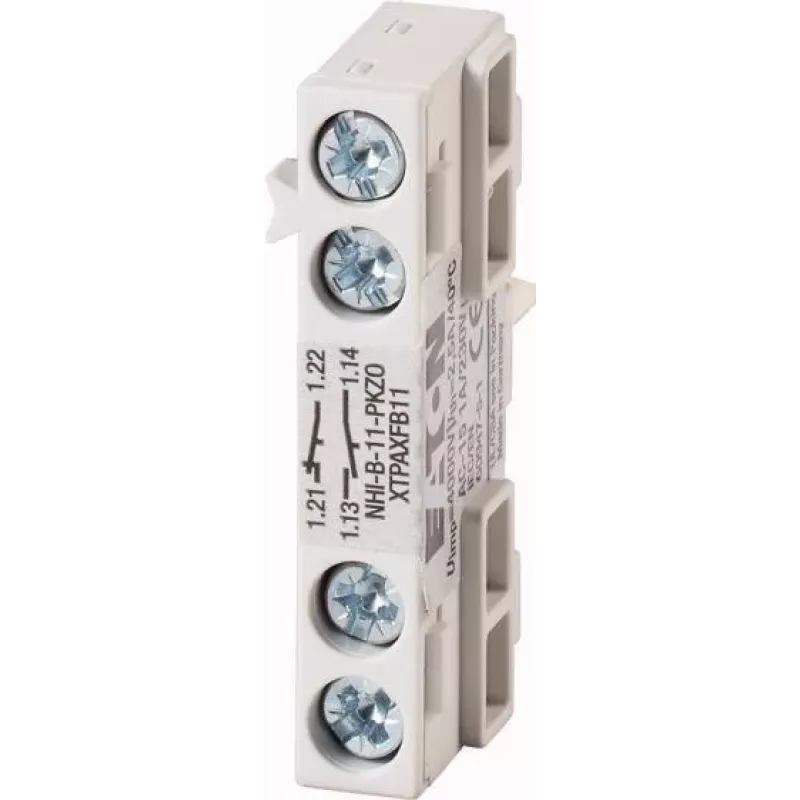

Eaton NHI-B-11-PKZ0 pagalbinis kontaktų blokas, 1NO+1NC, baltas, PKZ0 208277

Eaton NHI-B-11-PKZ0 – tai specializuotas pagalbinis kontaktų blokas, skirtas montuoti ant PKZ0 serijos variklio apsaugos automatinių jungiklių priekinės dalies. Jis užtikrina patikimą signalų perdavimą ir sujungimą su valdymo grandinėmis, išlaikant kompaktišką skydo išdėstymą.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Vardinė darbinė srovė (AC-15): 6 A esant 230 V AC, 3 A esant 400 V AC
• Vardinė darbinė srovė (DC-13): 1 A esant 220 V DC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Darbinės temperatūros diapazonas: nuo -25 °C iki 55 °C
• Gnybtų tipas: varžtiniai gnybtai
• Laido skerspjūvis: 0,75–2,5 mm² (vientisos arba daugiasijos gijos)
• Spalva: balta

Kodėl verta rinktis

Šis kontaktų blokas sukurtas specialiai Eaton PKZ0 serijos apsaugos nuo perkrovos automatiniams jungikliams, todėl užtikrina tikslų mechaninį pritaikymą ir patikimą elektros kontaktą. Priekinis montavimas taupo vietą skydelyje, o varžtiniai gnybtai leidžia prijungti įvairių skerspjūvių laidus.

Tipinės naudojimo sritys

• PKZ0 jungiklio būsenos signalizavimas PLC arba indikatorinei lempai
• Variklio starterio blokavimas su kitomis valdymo grandinėmis
• Papildomų kontaktų pridėjimas prie esamų PKZ0 instaliacijų nekeičiant jungiklio

Svarbu žinoti

Kontaktų blokas skirtas naudoti grandinėse, kurių izoliacijos įtampa neviršija 690 V. Jis patikimai veikia aplinkos temperatūroje nuo -25 °C iki 55 °C, todėl tinka daugeliui pramoninių sąlygų.

Patarimas: montuodami bloką ant PKZ0 jungiklio, įsitikinkite, kad jis tvirtai užsifiksuoja ir kontaktai tinkamai sujungti. Periodiškai tikrinkite varžtinių gnybtų priveržimą, ypač po ilgesnio naudojimo vibracijos sąlygomis.
