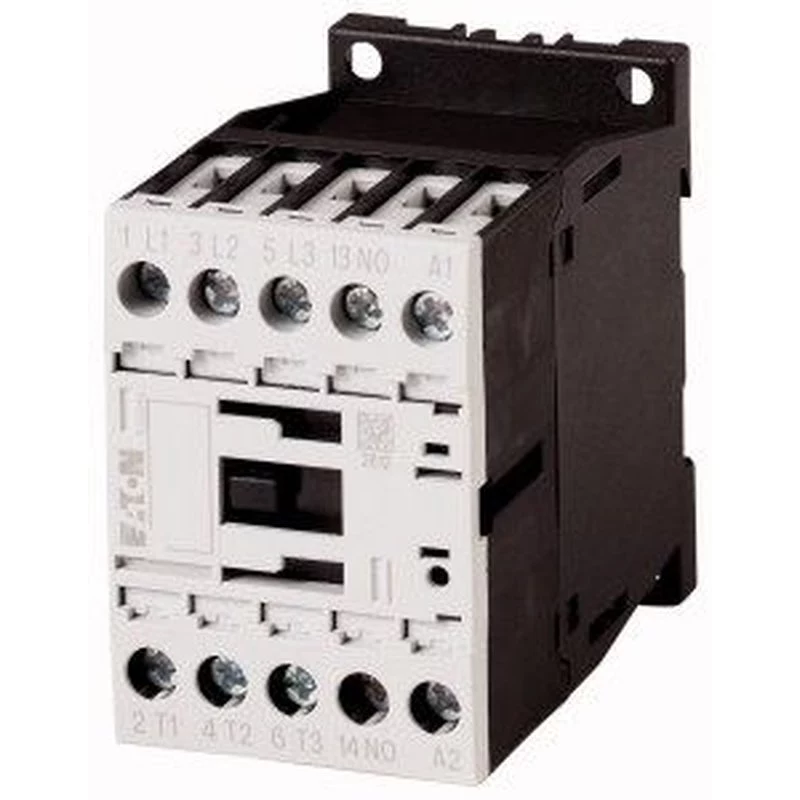

Eaton DILM15-10 3 polių galios kontaktorius, 24 V AC ritė, 15 A AC-3, 1 NO pagalbinis kontaktas 290045

Eaton DILM15-10 – tai kompaktiškas 3 polių galios kontaktorius, skirtas patikimam trifazių variklių iki 7,5 kW (esant 400 V) įjungimui ir valdymui. Su 24 V AC rite ir vienu normaliai atviru (NO) pagalbiniu kontaktu jis užtikrina stabilų darbą pramoninėse valdymo sistemose.

Privalumai

Didelis elektros patikimumas ir platus darbinės temperatūros diapazonas (-25 iki +60 °C) leidžia naudoti kontaktorių net ir sudėtingomis sąlygomis. AC-1 režimu jis atlaiko iki 32 A, todėl tinka tiek variklių, tiek varžinėms apkrovoms.

Kam tinka

• Variklių paleidimui ir valdymui pramoninėse mašinose
• Šildymo ir apšvietimo apkrovų perjungimui
• Pastatų automatizavimo ir HVAC sistemoms

Pagrindinės specifikacijos

• Vardinė darbinė srovė (AC-3, 400 V): 15 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Vardinė darbinė srovė (AC-1, 400 V): 32 A
• Ritės įtampa: 24 V AC, 50 Hz
• Pagrindiniai kontaktai: 3 NO; pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C

Naudojimo instrukcija

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite ritę prie 24 V AC valdymo grandinės, o pagrindinius kontaktus – prie variklio maitinimo linijos. Užtikrinkite, kad prijungimo momentas atitiktų vietinius elektros saugos reikalavimus.

Prieš montuodami patikrinkite ritės įtampą ir valdymo grandinės parametrus. Naudokite tinkamą apsaugą nuo viršsrovių ir laikykitės galiojančių elektros instaliacijos taisyklių.
