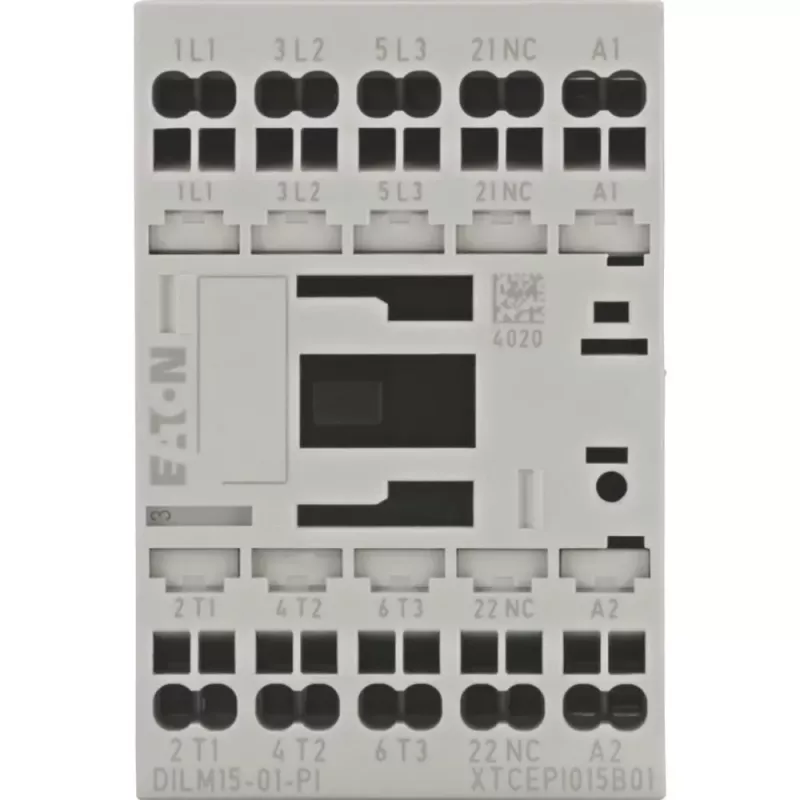

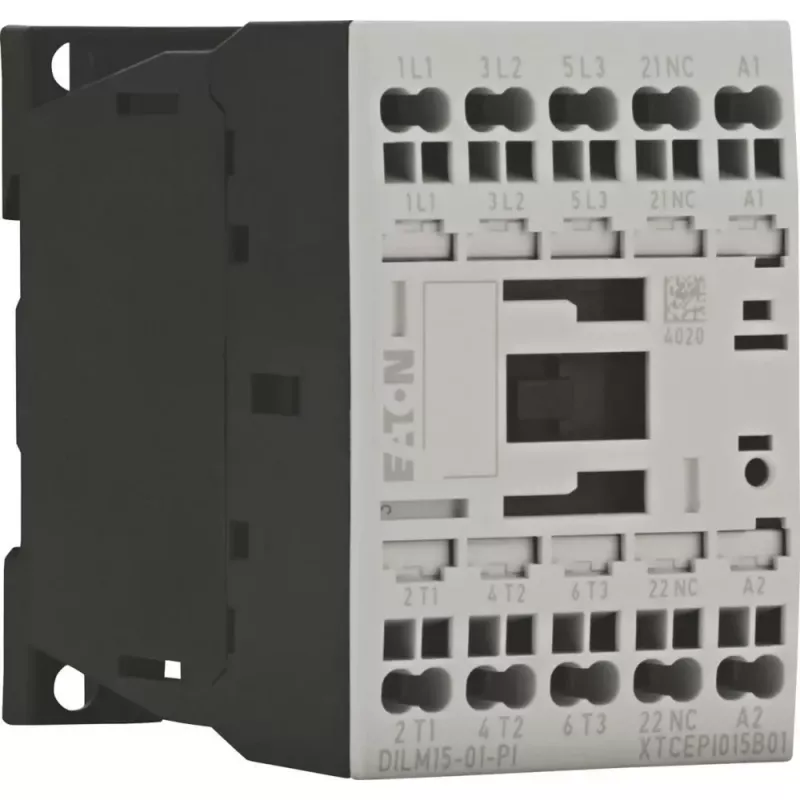

EATON DILM15-01(230V50HZ,240V60HZ)-PI galios kontaktorius 199254

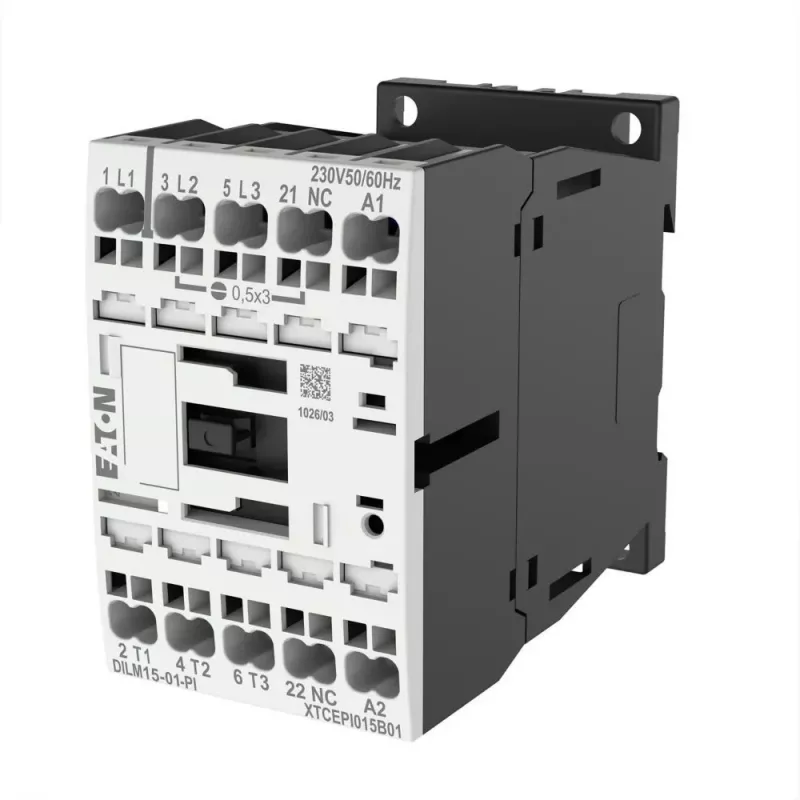

EATON DILM15-01 – tai trijų polių galios kontaktorius, skirtas iki 7,5 kW galios trifaziams varikliams 400 V įtampoje perjungti. Jo ritė veikia esant 230 V 50 Hz arba 240 V 60 Hz maitinimo įtampai, todėl tinka tiek Europos, tiek kitų regionų tinklams. Integruoti pagalbiniai kontaktai (1 NO + 1 NC) supaprastina valdymo grandinių montavimą, o kompaktiškas korpusas leidžia taupyti vietą skydelyje.

Kodėl verta rinktis

Šis kontaktorius pasižymi ilga mechanine tarnavimo trukme – iki 10 milijonų perjungimų, o elektrinė tarnavimo trukmė AC-3 režimu siekia 1,5 milijono ciklų. Dviejų dažnių ritė (50/60 Hz) užtikrina lankstumą projektuose, nereikalaujant atskirų modelių skirtingiems tinklams. Montuojamas ant standartinės 35 mm DIN bėgelio arba tvirtinamas varžtais.

Techniniai duomenys

• Vardinė darbinė srovė AC-3 (400 V): 15 A
• Vardinė darbinė srovė AC-1 (400 V): 32 A
• Vardinė darbinė galia AC-3 (400 V): 7,5 kW
• Ritės įtampa: 230 V AC 50 Hz / 240 V AC 60 Hz
• Integruoti pagalbiniai kontaktai: 1 NO + 1 NC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Mechaninis ilgaamžiškumas: 10 mln. perjungimų
• Elektrinis ilgaamžiškumas (AC-3, 400 V, 7,5 kW): 1,5 mln. perjungimų
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai

Kam tinka

Rekomenduojamas pramonės inžinieriams, elektrikams ir skydų surinkėjams, projektuojantiems variklių valdymo, šildymo, apšvietimo bei kitas elektros grandines. Tinka naudoti mašinų įrenginiuose, paskirstymo skydeliuose ir automatizavimo sistemose.

Naudojimo patarimai

Montuodami ant DIN bėgelio įsitikinkite, kad jis atitinka 35 mm standartą. Varžtiniams gnybtams naudokite tinkamo skerspjūvio laidininkus – tinka tiek vientisieji, tiek daugiasluoksniai laidai. Prieš prijungdami maitinimą patikrinkite, ar ritės įtampa atitinka tinklo dažnį (50 arba 60 Hz).
