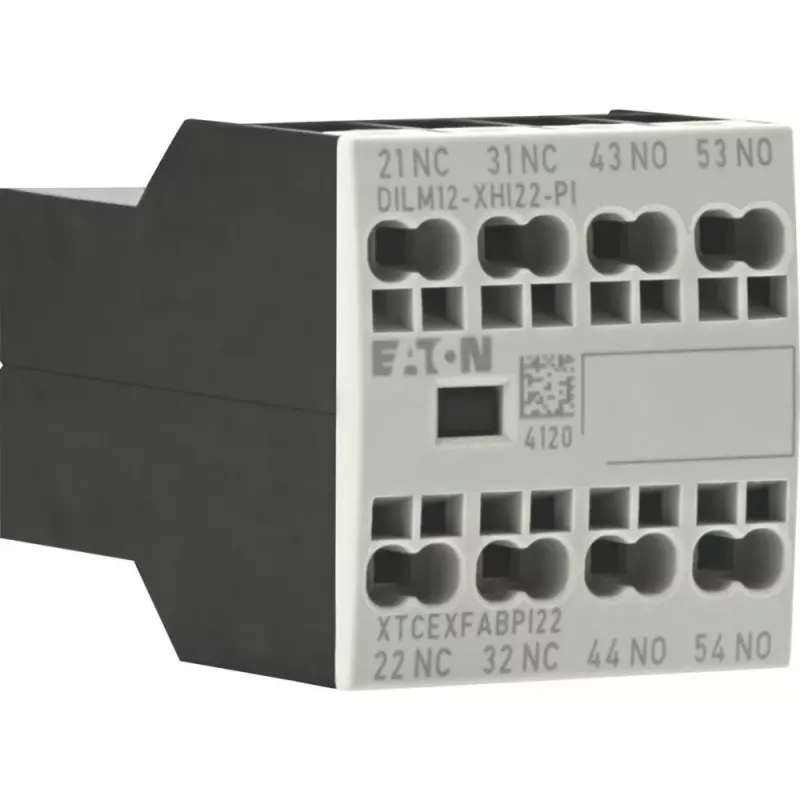

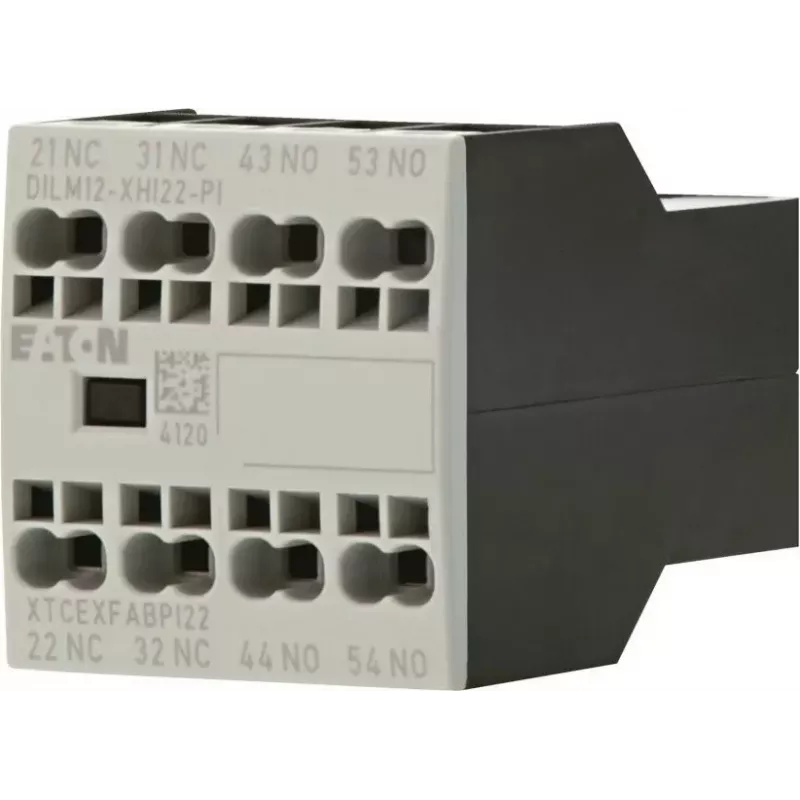

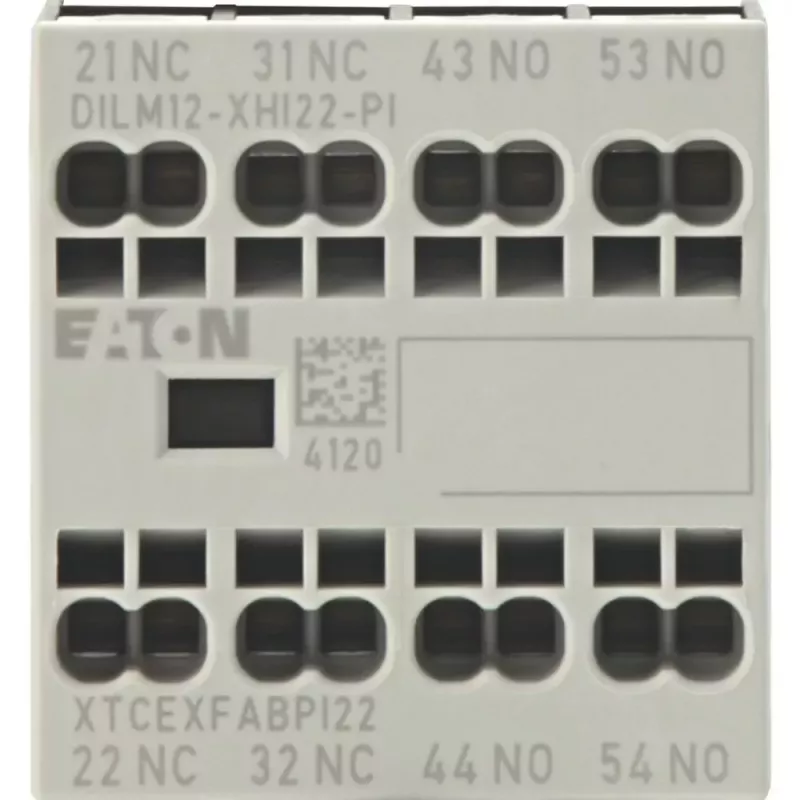

Eaton DILM12-XHI22 pagalbinis kontaktų blokas, 2NO+2NC, priekinio montavimo, varžtiniai gnybtai, skirtas DILM7-150 kontaktoriams 199458

Valdymo grandinėse, kur kiekvienas papildomas kontaktas gali lemti visos sistemos lankstumą, Eaton DILM12-XHI22 pagalbinis kontaktų blokas išplečia DILM serijos kontaktorius keturiais perjungimo kontaktais. Vietoj atskirų papildomų blokų šis priekinis modulis sujungia du normaliai atvirus (NO) ir du normaliai uždarytus (NC) kontaktus viename kompaktiškame korpuse – tai supaprastina laidų sujungimą ir taupo skydo vietą.

Privalumai profesionalams

• Kontaktų konfigūracija: 2 NO + 2 NC
• Priekinis montavimas ant Eaton DILM kontaktorų nuo DILM7 iki DILM150
• Nominali izoliacijos įtampa 690 V AC
• Nominali impulsinė atsparumo įtampa 6 kV
• Tradicinė šiluminė srovė 16 A
• Varžtiniai gnybtai patikimam prijungimui
• Apsaugos laipsnis IP20

Kasdienis naudojimas

DILM12-XHI22 tvirtinamas prie kontaktorians priekio be papildomų įrankių – montavimas ir modernizavimas atliekamas greitai. Varžtiniai gnybtai priima vienagyslius arba daugiagyslius laidininkus, o aiškus NO ir NC kontaktų žymėjimas padeda išvengti klaidų jungiant. Blokas skirtas valdymo grandinėms iki 690 V AC, su darbinėmis srovėmis: 4 A esant 230 V AC-15, 3 A esant 400 V AC-15 ir 10 A esant 24 V DC-13.

Techninės specifikacijos

• Polių skaičius: 4
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Tradicinė šiluminė srovė (Ith): 16 A
• Nominali darbinė srovė AC-15 230 V: 4 A
• Nominali darbinė srovė AC-15 400 V: 3 A
• Nominali darbinė srovė DC-13 24 V: 10 A
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Montavimo tipas: priekinis montavimas
• Suderinamumas: Eaton DILM kontaktoriams (DILM7–DILM150)
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 iki +80 °C

Pabaigai

DILM12-XHI22 – patikimas pagalbinis kontaktų blokas, praplečiantis Eaton DILM kontaktorų funkcionalumą pramoninėse valdymo sistemose.
