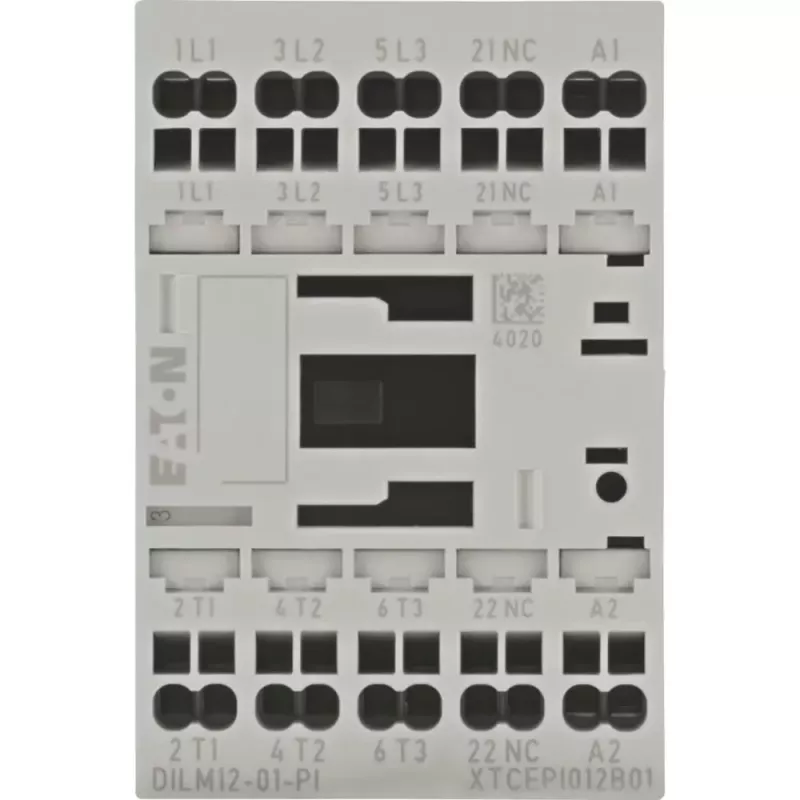

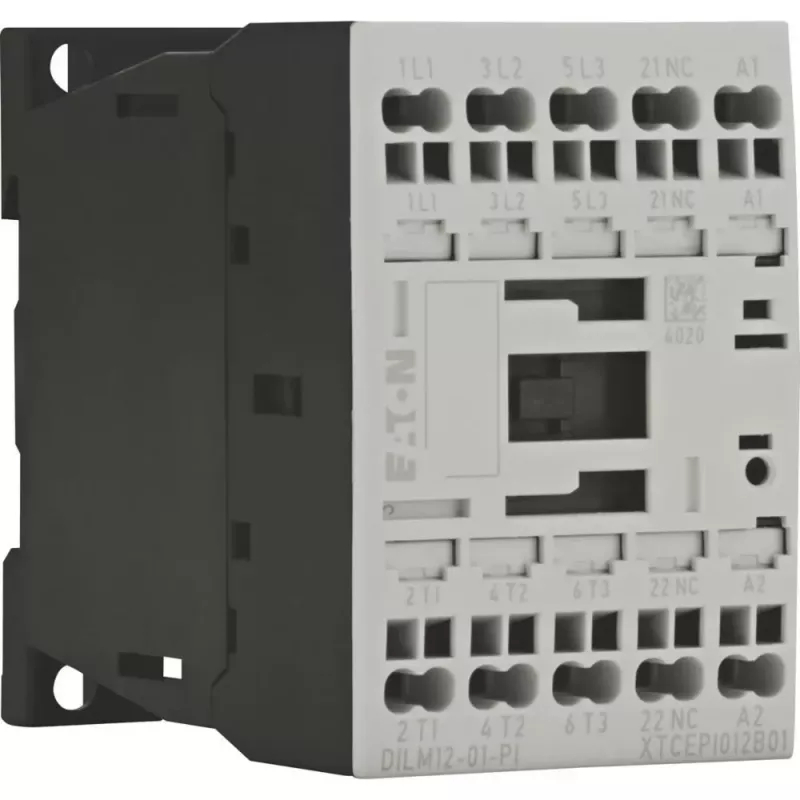

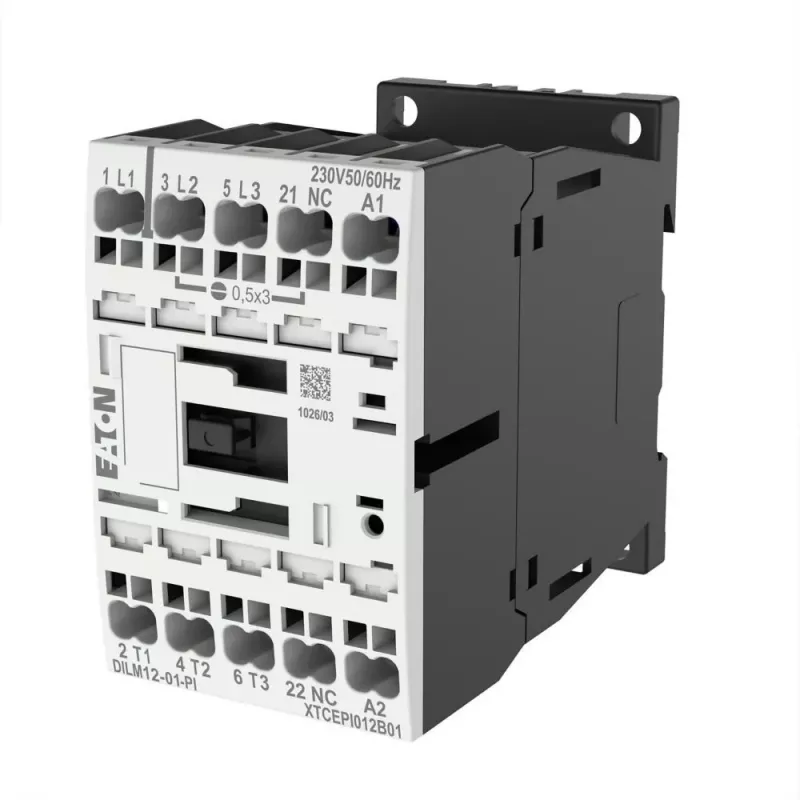

EATON DILM12-199244 3 polių galios kontaktorius, 12 A, 230 V 50 Hz / 240 V 60 Hz ritė, 1 NO pagalbinis kontaktas, varžtiniai gnybtai

Kompresinis korpusas su varžtiniais gnybtais ir integruotu 1 NO pagalbiniu kontaktu – EATON DILM12-199244 suprojektuotas taip, kad montavimas būtų greitas, o veikimas – ilgaamžis. Šis 3 polių galios kontaktorius skirtas patikimam trifazių kintamosios srovės variklių perjungimui iki 5,5 kW esant 400 V įtampai. Mechaninis atsparumas – iki 10 milijonų operacijų, todėl jis tinka intensyviam darbui pramonės valdymo spintose.

Privalumai, svarbūs profesionalams

• Kompaktiška konstrukcija – 12 A nominali darbinė srovė leidžia efektyviai valdyti variklius net ir ribotoje erdvėje.
• Integruotas 1 NO pagalbinis kontaktas – patogus būsenos signalas valdymo grandinėms be papildomų komponentų.
• Varžtiniai gnybtai – užtikrina patikimą ir paprastą laidų prijungimą.
• Ilgaamžiškumas – elektrinis tarnavimo laikas (AC-3) siekia 1,5 milijono operacijų, o mechaninis – 10 milijonų.
• Universalus montavimas – tvirtinamas ant DIN bėgelio arba varžtais.

Kam tinka

• Trifazių variklių iki 5,5 kW (AC-3, 400 V) perjungimui.
• Pramoninėms valdymo spintoms ir variklių starteriams.
• Taikymams, kuriems reikalinga 230 V 50 Hz arba 240 V 60 Hz ritės maitinimo įtampa.
• Montavimui ant DIN bėgelio arba varžtais.

Pagrindinės specifikacijos

• Pagrindinių polių skaičius: 3
• Nominali darbinė srovė (AC-3, 400 V): 12 A
• Nominali darbinė galia (AC-3, 400 V): 5,5 kW
• Ritės įtampa: 230 V AC 50 Hz / 240 V AC 60 Hz
• Pagalbinis kontaktas: 1 NO
• Gnybtų tipas: varžtiniai
• Montavimas: DIN bėgelis arba varžtai
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Elektrinis tarnavimo laikas (AC-3): 1,5 milijono operacijų
• Mechaninis tarnavimo laikas: 10 milijonų operacijų
• Maksimalus perjungimo dažnis (AC-3): 3000 operacijų/val.
• Galia, prarandama viename poliuje: 1,1 W

Naudojimo rekomendacijos

Siekiant užtikrinti patikimą variklių perjungimą pramoninėje aplinkoje, rekomenduojama šį kontaktorių naudoti kartu su tinkamu terminės apsaugos rele ir tinkamu korpusu, apsaugančiu nuo dulkių bei atsitiktinio prisilietimo.
