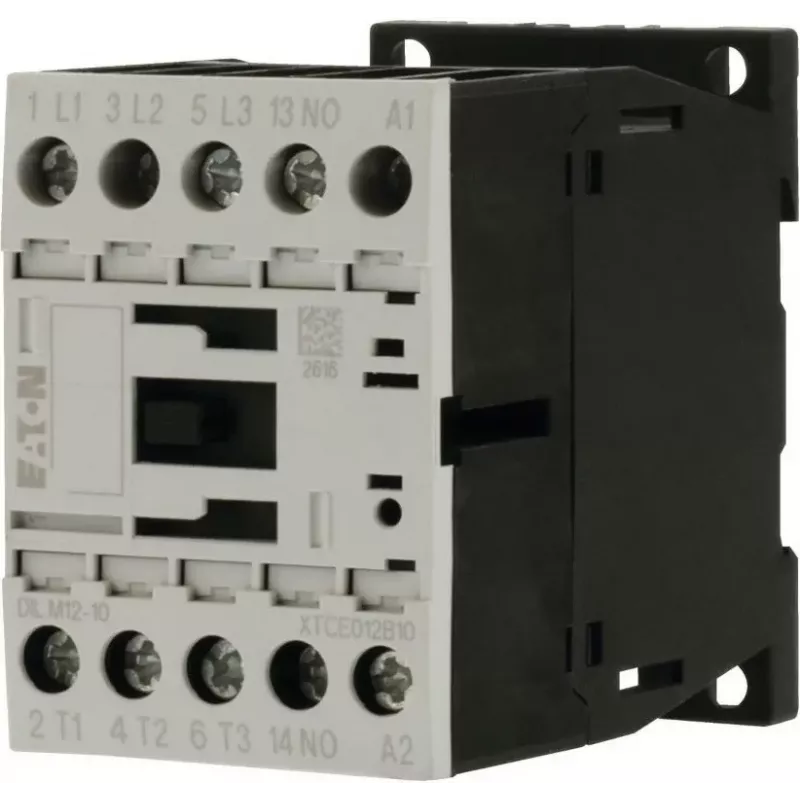

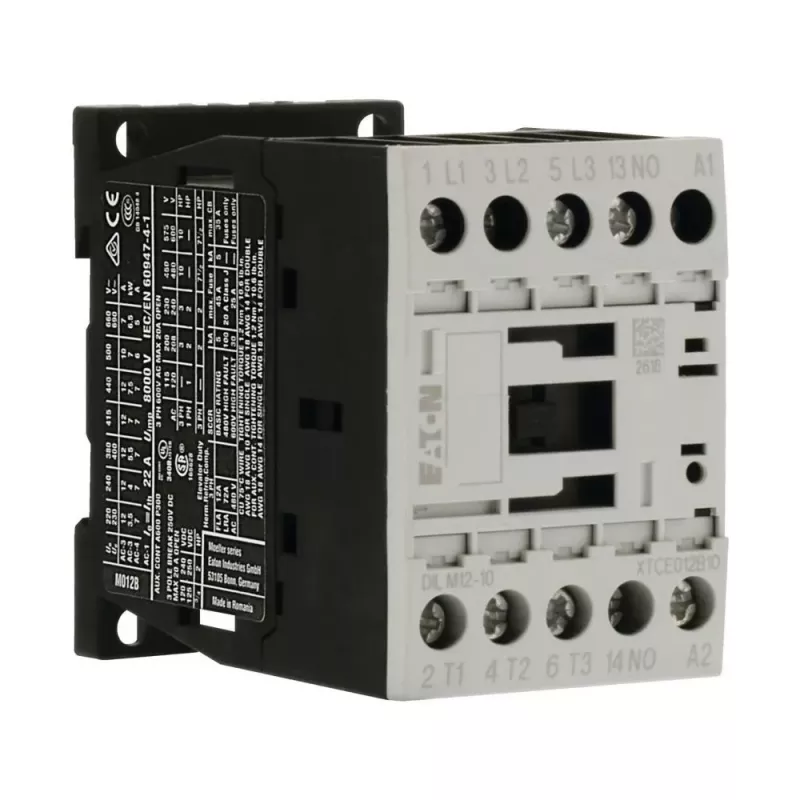

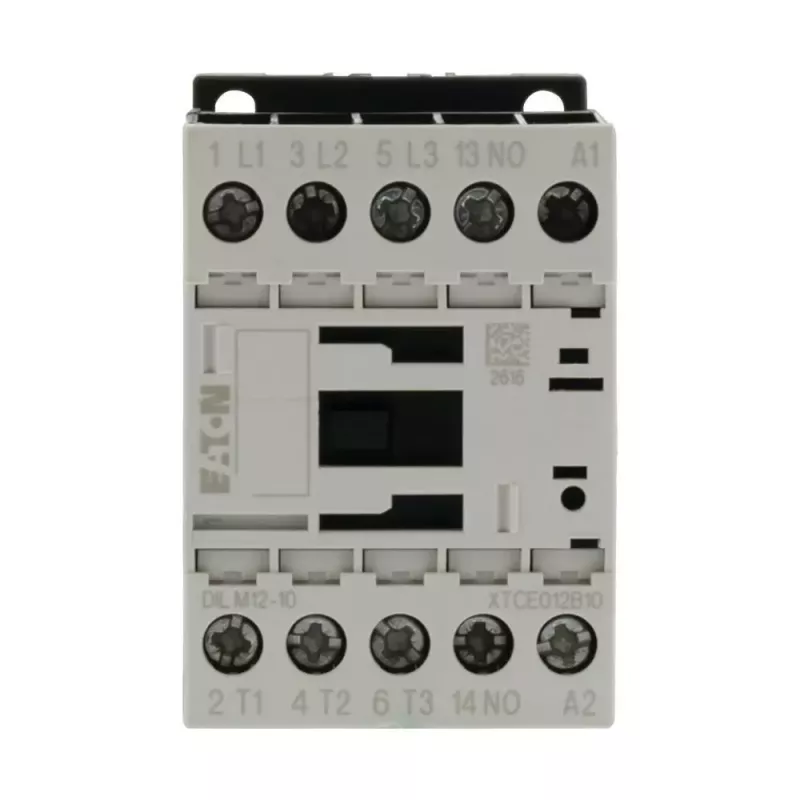

EATON DILM12-10 24VDC galios kontaktorius 3 polių 1NO 12A 5.5kW 400V AC-3 DIN bėgelis

Pramoniniams variklių valdymo sprendimams reikia patikimo perjungimo, kuris atlaikytų dažną darbą be gedimų. EATON DILM12-10 24VDC galios kontaktorius užtikrina tvirtą 3 polių perjungimą, skirtą 12 A srovei esant 400 V AC-3, todėl idealiai tinka paleisti ir sustabdyti variklius iki 5.5 kW. 24 V nuolatinės srovės ritė užtikrina saugų žemos įtampos valdymą, o integruotas 1NO pagalbinis kontaktas supaprastina grįžtamojo ryšio ir blokavimo grandines. Šis kontaktorius montuojamas ant DIN bėgelio, todėl puikiai tinka valdymo spintoms, pasižymi kompaktiška forma ir varžtais tvirtinamais gnybtais, užtikrinančiais patikimus sujungimus. Tiek konvejerių sistemose, siurbliuose, ventiliatoriuose, tiek ŠVOK įrangoje DILM12-10 užtikrina pastovų veikimą ir ilgą tarnavimo laiką, paremtą Eaton DILM serijos inžinerija.

Kam jis skirtas

Šis kontaktorius skirtas elektros inžinieriams, skydų gamintojams ir priežiūros technikams, kuriems reikia patikimo perjungimo įtaiso variklių valdymui ir energijos paskirstymui pramoninėje aplinkoje. Jis tinka gamybos įmonėms, pastatų automatikai ir mašinų gamybai, kur 24 V nuolatinės srovės valdymo įtampa yra pageidaujama dėl saugumo ir suderinamumo su PLC išėjimais.

Pagrindiniai privalumai

• 3 polių pagrindiniai kontaktai, normaliai atviri (NO), skirti 12 A srovei esant 400 V AC-3 (5.5 kW)
• 1 įmontuotas pagalbinis kontaktas, normaliai atviras (NO), skirtas būsenos grįžtamajam ryšiui arba valdymo logikai
• 24 V nuolatinės srovės ritės įtampa, suderinama su standartinėmis pramoninėmis valdymo sistemomis
• Kompaktiškas montavimas ant DIN bėgelio (35 mm), kad būtų lengva įrengti valdymo spintose
• Varžtais tvirtinami gnybtai, užtikrinantys patikimus ir atsparius vibracijai sujungimus
• IP20 apsauga, tinkama naudoti uždarose spintose
• Didelis mechaninis ir elektrinis patvarumas, užtikrinantis ilgą eksploatacijos laiką
• Atitinka IEC/EN 60947 standartus saugai ir veikimui

Specifikacijos

• Gamintojas: EATON
• Modelis: DILM12-10(24VDC)
• MPN: 276845
• EAN: 4015082768454
• Produkto tipas: Galios kontaktorius
• Serija: DILM
• Polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 1 NO
• Vardinė darbinė srovė (AC-3, 400 V): 12 A
• Vardinė darbinė galia (AC-3, 400 V): 5.5 kW
• Vardinė darbinė srovė (AC-1, 400 V): 22 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Valdymo įtampa: 24 V DC
• Montavimo tipas: DIN bėgelis
• Gnybtų tipas: Varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947

Patarimai

Renkantis kontaktorių, visada suderinkite ritės įtampą su savo valdymo grandine ir įsitikinkite, kad AC-3 vardinė vertė atitinka variklio pilną apkrovos srovę. Dažnam perjungimui arba esant didelėms įsijungimo srovėms, apsvarstykite galimybę sumažinti vardinę vertę arba pasirinkti didesnį kontaktorių. Užtikrinkite tinkamą vėdinimą spintoje, kad aplinkos temperatūra išliktų nurodytame diapazone, ir naudokite tinkamo skerspjūvio laidus varžtiniams gnybtams, kad išvengtumėte perkaitimo. Reguliarus kontaktų patikrinimas ir gnybtų priveržimas prailgins kontaktoriaus tarnavimo laiką.
