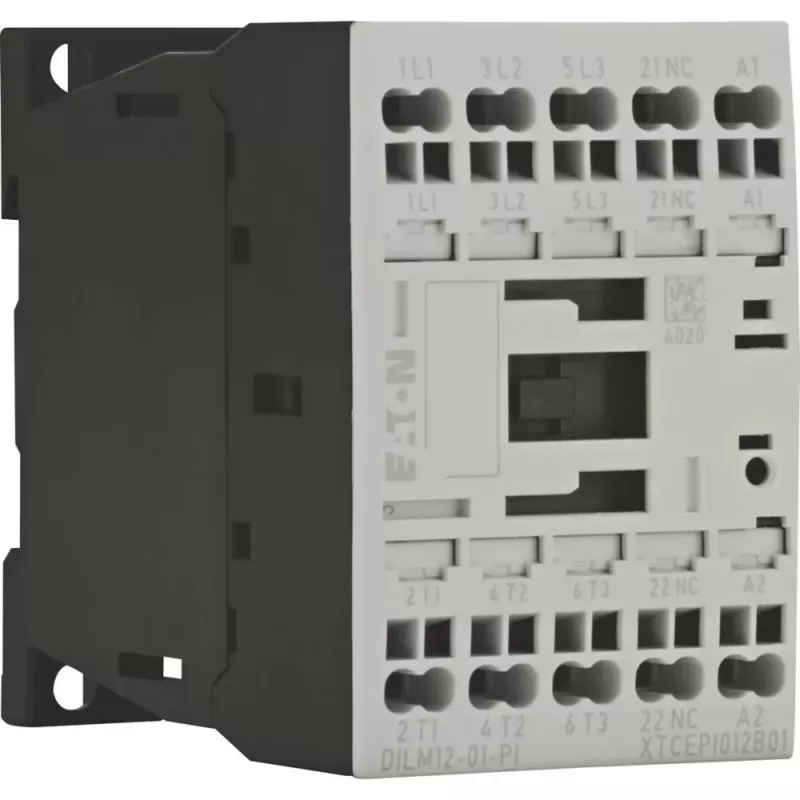

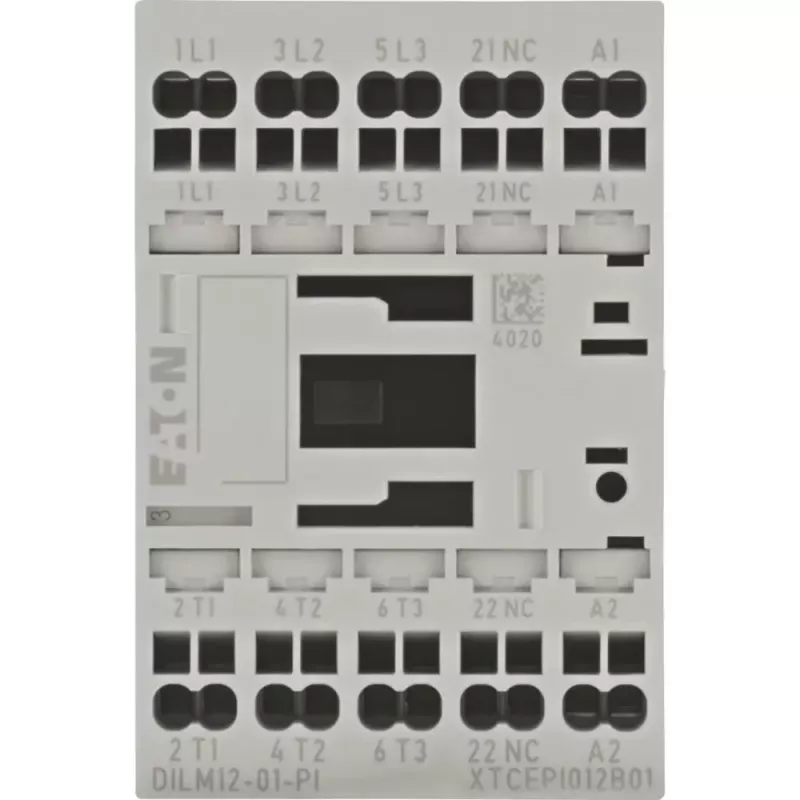

EATON DILM12-01 24 V DC kontaktorius, 3 polių, 12 A, 1 NO pagalbinis kontaktas 199248

Kai reikia patikimai valdyti trifazius variklius tiesiogiai iš PLC išėjimų, EATON DILM12-01 kontaktorius su 24 V DC rite yra sprendimas, kuris užtikrina stabilų perjungimą ir ilgą tarnavimo laiką. Šis kompaktiškas įrenginys skirtas profesionaliems montuotojams ir pramonės automatizavimo specialistams, vertinantiems našumą ir patikimumą.

Kodėl verta rinktis DILM12-01

• 3 polių pagrindiniai kontaktai, skirti 12 A (AC-3) ir 22 A (AC-1) esant 400 V – tinka varikliams iki 5,5 kW.
• 24 V DC ritė leidžia valdyti tiesiogiai iš PLC išėjimų, nereikia papildomų tarpinių relių.
• 1 normaliai atviras (NO) pagalbinis kontaktas – patogus būsenos grįžtamajam ryšiui ar blokavimui.
• Kompaktiški matmenys ir tvirtinimas ant DIN bėgelio arba varžtais – lankstus montavimas spintose.
• Didelis mechaninis ir elektrinis ilgaamžiškumas – ilgas eksploatavimo laikas net intensyvaus darbo sąlygomis.

Kasdienis naudojimas

DILM12-01 sukurtas perjungti trifazius variklius ir varžines apkrovas pramoninėje aplinkoje. Varžtiniai gnybtai užtikrina patikimą prijungimą, o IP20 apsaugos klasė leidžia montuoti valdymo spintose. Kontaktorius stabiliai veikia nuo -25 °C iki +60 °C temperatūroje, todėl tinka ir sudėtingesnėms sąlygoms.

Techninės specifikacijos

• Valdymo įtampa: 24 V DC
• Nominali darbinė srovė Ie (AC-3, 400 V): 12 A
• Nominali darbinė srovė Ie (AC-1, 400 V): 22 A
• Nominali darbinė galia Pe (AC-3, 400 V): 5,5 kW
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Nominali darbinė įtampa Ue: 690 V AC
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Nominali impulsinė atsparumo įtampa Uimp: 6 kV
• Elektrinis ilgaamžiškumas (AC-3): >1,5 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: >10 x 10^6 operacijų
• Nominalus dažnis: 50/60 Hz

Kam tinka

Šis kontaktorius rekomenduojamas automatizavimo inžinieriams, elektros montuotojams ir pramonės įmonėms, kuriose reikia patikimo variklių valdymo. Jis puikiai tinka maisto pramonėje, pakavimo linijose, vandens siurbliuose ir kitose sistemose, kur svarbus ilgaamžiškumas ir atsparumas dažnam perjungimui.

Kaip naudoti

Sumontuokite kontaktorius ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite 24 V DC valdymo įtampą prie ritės gnybtų, o trifazį variklį – prie pagrindinių kontaktų. Pagalbinį NO kontaktą galite panaudoti signalizacijai ar blokavimo grandinėms. Prieš pirmą įjungimą patikrinkite, ar visi varžtiniai sujungimai tvirtai priveržti.

Patarimas: jei valdote iš PLC, įsitikinkite, kad išėjimo srovė atitinka ritės įjungimo srovę. DILM12-01 ritė sunaudoja nedaug, tačiau visada patikrinkite suderinamumą. Reguliariai apžiūrėkite kontaktus – jie yra ilgaamžiai, bet dulkių ir drėgmės paveikti gali prarasti laidumą.
