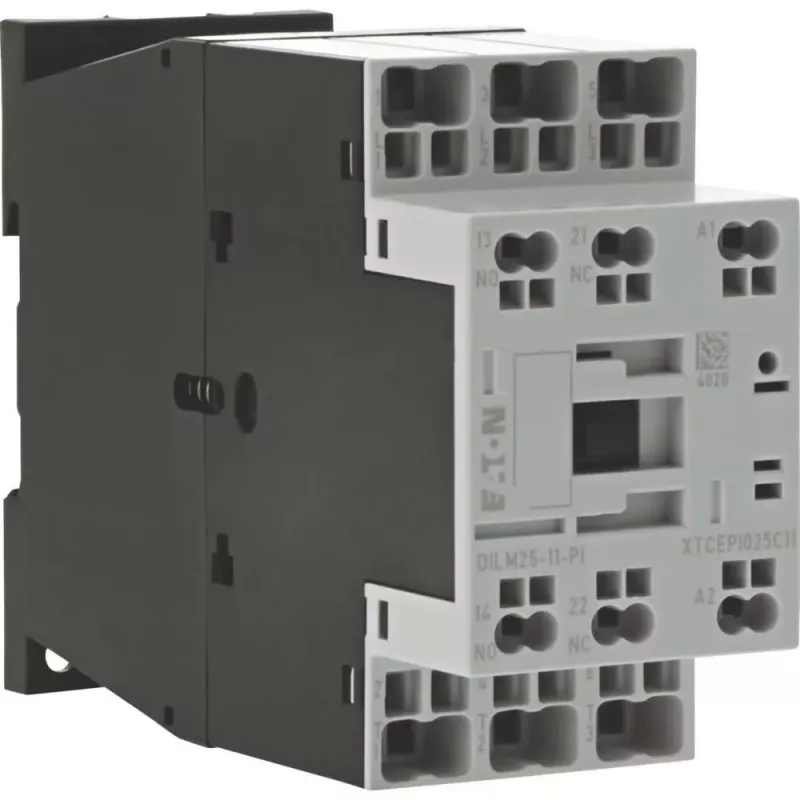

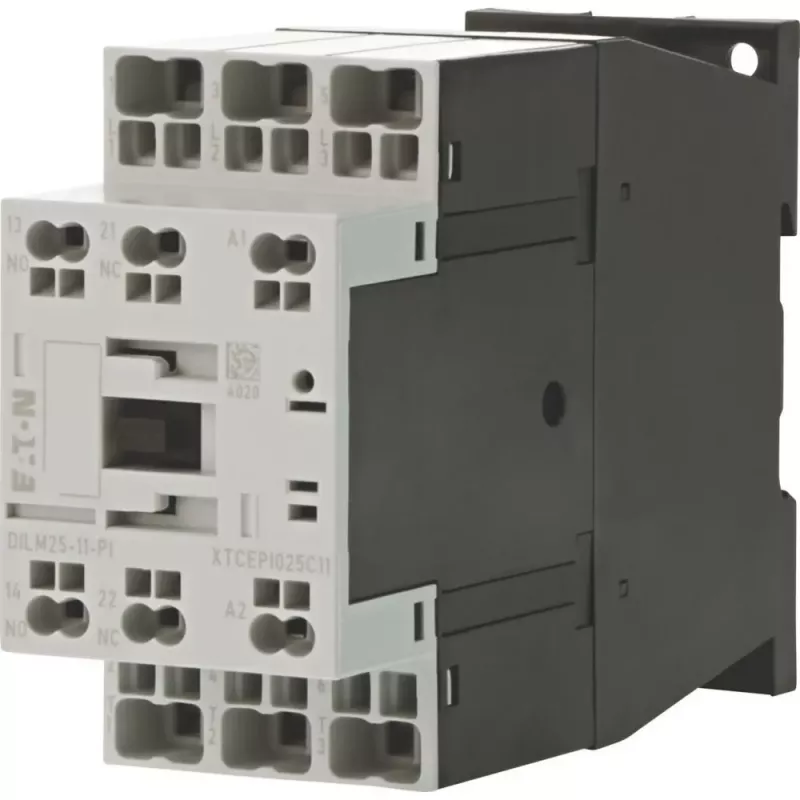

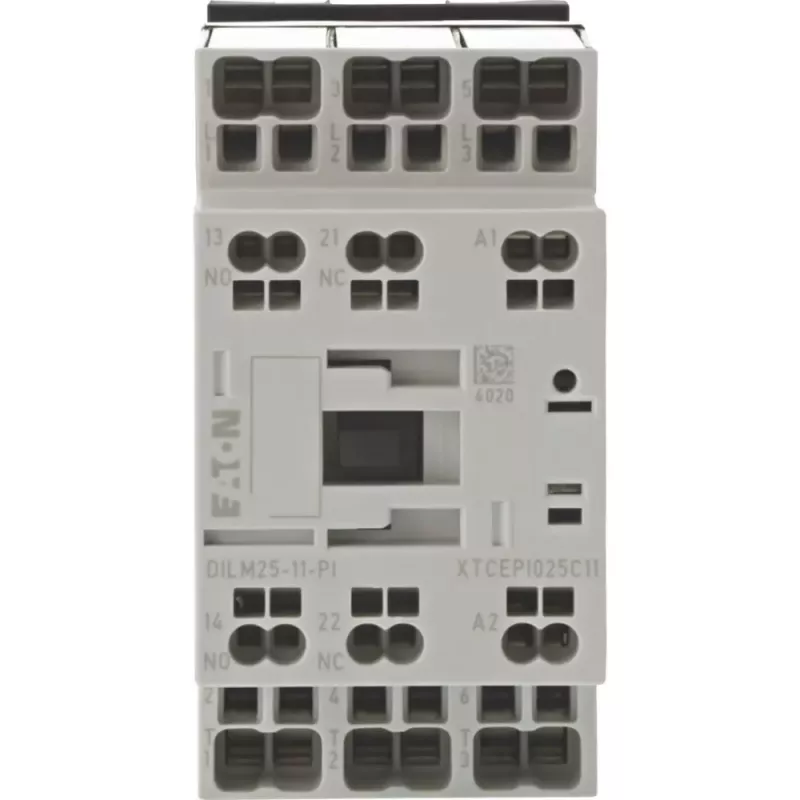

EATON DILM25-11 230V 50Hz 3 polių galios kontaktorius, 25A AC-3 400V, 11kW, 1NO+1NC 199284

EATON DILM25-11 – tai 3 polių galios kontaktorius, skirtas patikimam variklių valdymui iki 11 kW esant 400 V įtampai. Jo konstrukcija užtikrina ilgą tarnavimo laiką net intensyvaus darbo sąlygomis.

Kodėl verta rinktis

• Didelis elektros patvarumas: 1,5 milijono perjungimų esant AC-3 kategorijai
• Vardinė izoliacijos įtampa iki 690 V – saugus darbas aukštesnės įtampos sistemose
• Plačios aplinkos temperatūros ribos: nuo -25 °C iki +60 °C
• Kompaktiška konstrukcija su varžtiniais gnybtais patikimam sujungimui

Techniniai duomenys

• Vardinė darbinė srovė (AC-3, 400 V): 25 A
• Vardinė darbinė galia (AC-3, 400 V): 11 kW
• Vardinė darbinė srovė (AC-1, 400 V): 45 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Ritinės įtampa: 230 V AC, 50 Hz
• Montavimas: DIN bėgelis / varžtinis
• Apsaugos laipsnis: IP20 (gnybtai)
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Pagrindinės ir valdymo grandinės prijungimas: varžtiniai gnybtai
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Kam tinka

Šis kontaktorius puikiai tinka pramoninėms variklių valdymo sistemoms, siurblinėms, ventiliacijos įrangai, konvejerių linijoms ir kitiems įrenginiams, kuriems reikalingas patikimas 3 fazių maitinimo perjungimas. Dėl universalių montavimo galimybių jis lengvai integruojamas tiek į naujas, tiek į esamas valdymo spintas.

Kaip naudoti

Kontaktorius montuojamas ant DIN bėgelio arba tvirtinamas varžtais. Prie pagrindinių gnybtų prijungiama maitinimo grandinė, o pagalbiniai kontaktai (1 NO + 1 NC) naudojami valdymo signalams perduoti. Ritinė maitinama 230 V AC, 50 Hz įtampa. Prieš montuodami įsitikinkite, kad grandinė yra be įtampos, ir laikykitės vietinių elektros saugos taisyklių.

Patarimas: reguliariai tikrinkite gnybtų priveržimą ir kontaktų būklę – tai prailgins įrenginio tarnavimo laiką. Esant dideliam perjungimų dažniui, rekomenduojama naudoti apsauginius RC grandynus, kad būtų sumažintas kontaktų dilimas.
