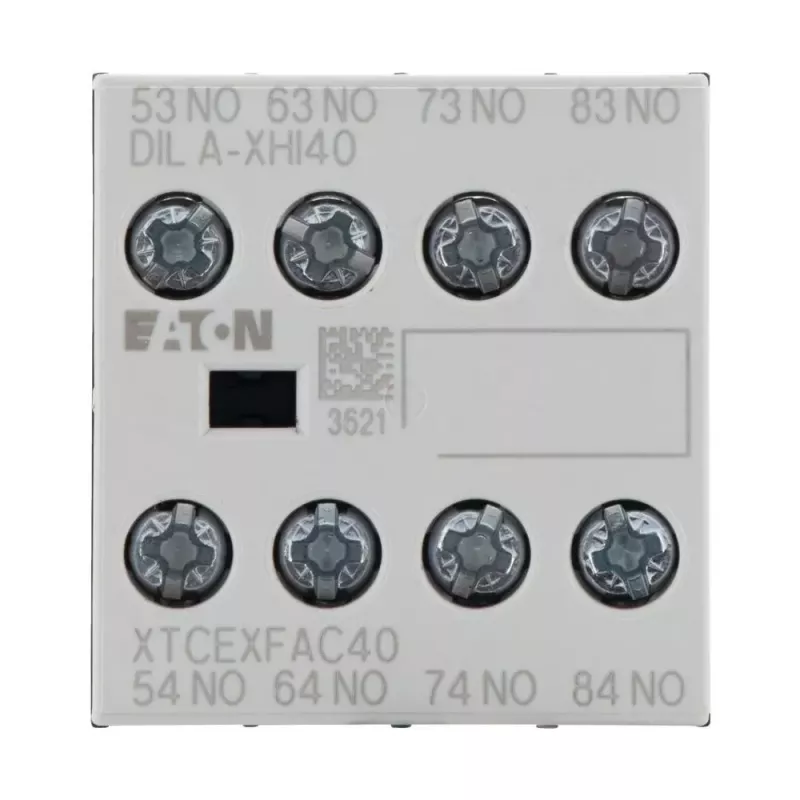

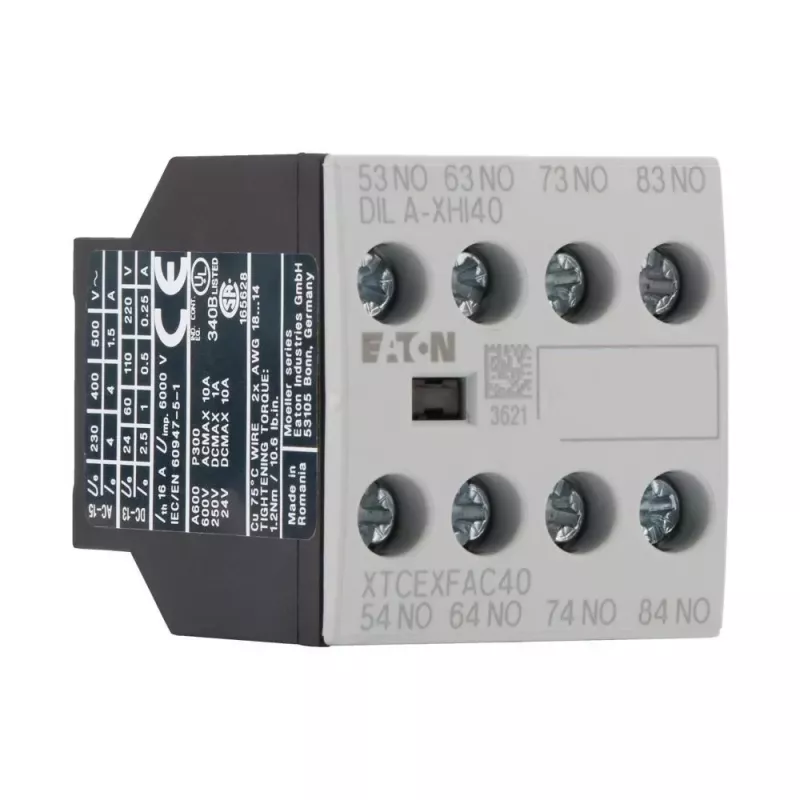

Eaton DILA-XHI40 pagalbinis kontaktų blokas, 4 NO, priekinis montavimas, varžtiniai gnybtai, juodas/baltas 276428

Kai reikia papildyti kontaktorių valdymo grandines patikimais signaliniais kontaktais, Eaton DILA-XHI40 pagalbinis kontaktų blokas su keturiais normaliai atvirais (NO) kontaktais yra sprendimas, kuris užtikrina ilgalaikį darbą pramoninėse valdymo spintose. Jis skirtas DILM7–DILM38 serijos kontaktoriams ir praplečia jų funkcijas nekeičiant pagrindinės įrangos.

Kodėl verta rinktis

• 4 normaliai atviri (NO) kontaktai – galimybė valdyti signalines ir blokavimo grandines
• Priekinis montavimas – patogus prieigos ir laidų prijungimo sprendimas
• Varžtiniai gnybtai – užtikrina patikimą ir ilgaamžį kontaktą
• Suderinamas su Eaton DILM7–DILM38 kontraktorių serija
• Nominali darbinė srovė: 4 A esant AC-15 (230 V) ir 0,15 A esant DC-13 (220 V)

Kasdienė nauda

Šis kontaktų blokas idealiai tinka pagalbiniam signalizavimui, blokavimui ir valdymo užduotims variklių starteriuose bei automatikos sistemose. Kompaktiški matmenys (45 mm plotis, 117 mm aukštis, 68 mm gylis) leidžia lengvai integruoti į standartinius korpusus, o juoda/balta spalva dera su esamais komponentais.

Techninės specifikacijos

• Kontaktų konfigūracija: 4 NO
• Polių skaičius: 4
• Montavimo tipas: priekinis montavimas
• Gnybtų tipas: varžtiniai gnybtai
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (DC-13, 220 V): 0,15 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki 60 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 iki 80 °C
• Standartai: IEC/EN 60947-5-1, VDE 0660

Kaip naudoti

Montuokite bloką priekinėje kontaktoriaus pusėje, tvirtindami varžtais. Prijunkite valdymo ir signalines grandines prie varžtinių gnybtų pagal schemą. Prieš eksploataciją įsitikinkite, kad kontaktų konfigūracija atitinka jūsų grandinės reikalavimus.

Galutinė pastaba

Patikimas pasirinkimas plečiant kontraktorių galimybes reikliose pramoninėse aplinkose.
