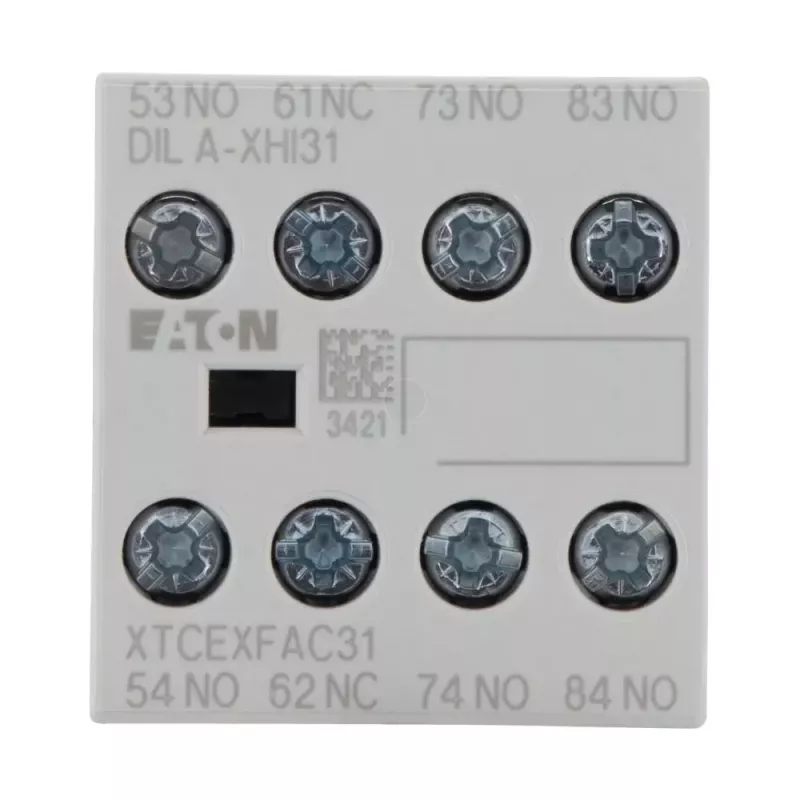

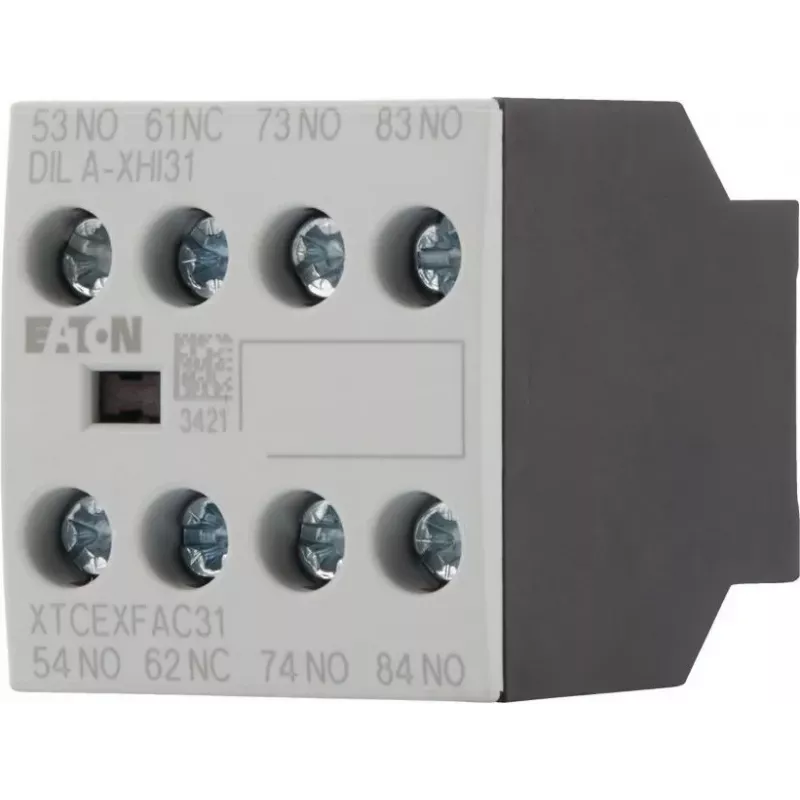

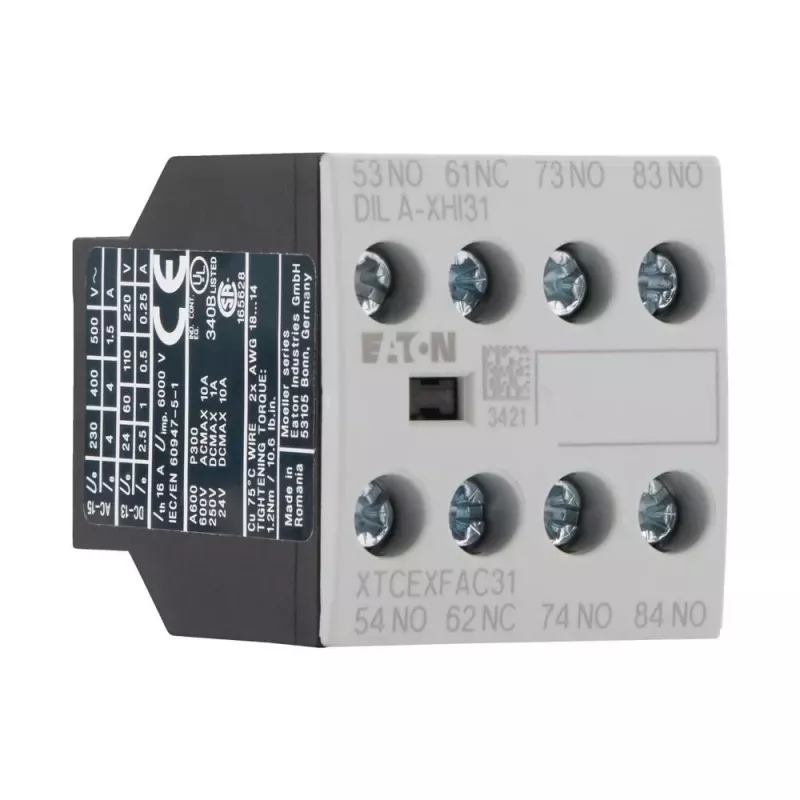

Eaton DILA-XHI31 pagalbinis kontaktų blokas, 3 NO + 1 NC, varžtiniai gnybtai, priekinis montavimas, juodas/baltas 276427

Valdymo grandinėse, kuriose reikalingas patikimas signalų perdavimas ir ilgaamžiškumas, Eaton DILA-XHI31 pagalbinis kontaktų blokas užtikrina 690 V izoliacijos įtampą ir 6 kV impulsų atsparumą. Šis 4 polių blokas su 3 normaliai atvirais (NO) ir 1 normaliai uždaru (NC) kontaktu praplečia Eaton DILM kontaktorų (DILM7–DILM38) funkcionalumą, leisdamas kurti lanksčias valdymo logikas.

Kodėl verta rinktis

• Aukšta izoliacijos įtampa: 690 V vardinė, 6 kV impulsų atsparumas
• Universalus kontaktų derinys: 3 NO + 1 NC lanksčiai logikai
• Atsparumas temperatūrai: nuo -25 iki 60 °C darbo režimu
• Paprastas priekinis montavimas ant DILM kontaktorų
• IP20 apsaugos klasė pramoniniams valdymo skydams

Techniniai duomenys

• Kontaktų konfigūracija: 3 NO + 1 NC
• Polių skaičius: 4
• Montavimo tipas: priekinis
• Gnybtų tipas: varžtiniai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (DC-13, 220 V): 1 A
• Apsaugos laipsnis: IP20
• Darbo temperatūros diapazonas: -25…60 °C
• Sandėliavimo temperatūros diapazonas: -40…80 °C
• Suderinamumas: Eaton DILM kontaktoriams DILM7–DILM38
• Standartai: IEC/EN 60947-5-1
• Spalva: juoda / balta
• Produktų serija: DILA

Kam tinka

Šis pagalbinis kontaktų blokas skirtas pramonės automatizavimo specialistams, elektros inžinieriams ir techninės priežiūros darbuotojams, kurie projektuoja, montuoja ar aptarnauja valdymo skydus su Eaton DILM kontraktoriais. Jis idealiai tinka, kai reikia papildomų signalinių kontaktų, pvz., būsenos indikacijai, tarpusavio blokavimui ar valdymo grandinių išplėtimui.

Naudojimo patarimai

Montuodami bloką ant DILM kontraktoriaus, įsitikinkite, kad jis tvirtai užsifiksuoja priekinėje padėtyje. Varžtinius gnybtus priveržkite rekomenduojamu momentu, kad būtų užtikrintas patikimas kontaktas. Periodiškai tikrinkite, ar nėra atsilaisvinusių varžtų ar oksidacijos požymių, ypač eksploatuojant drėgnoje ar dulkėtoje aplinkoje. Laikykitės gamintojo nurodytų elektros parametrų, kad išvengtumėte perkrovos.
