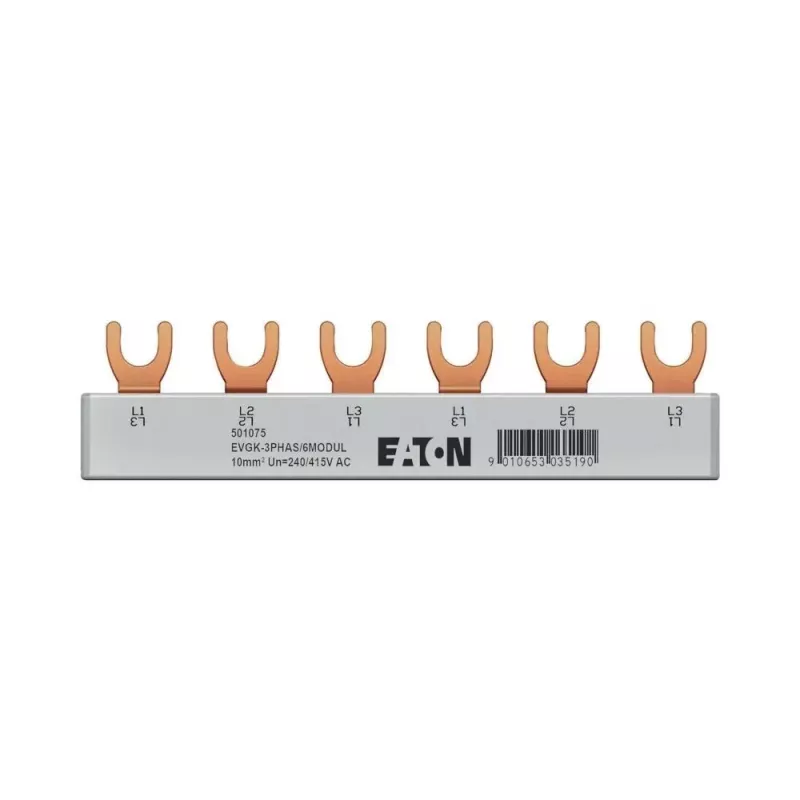

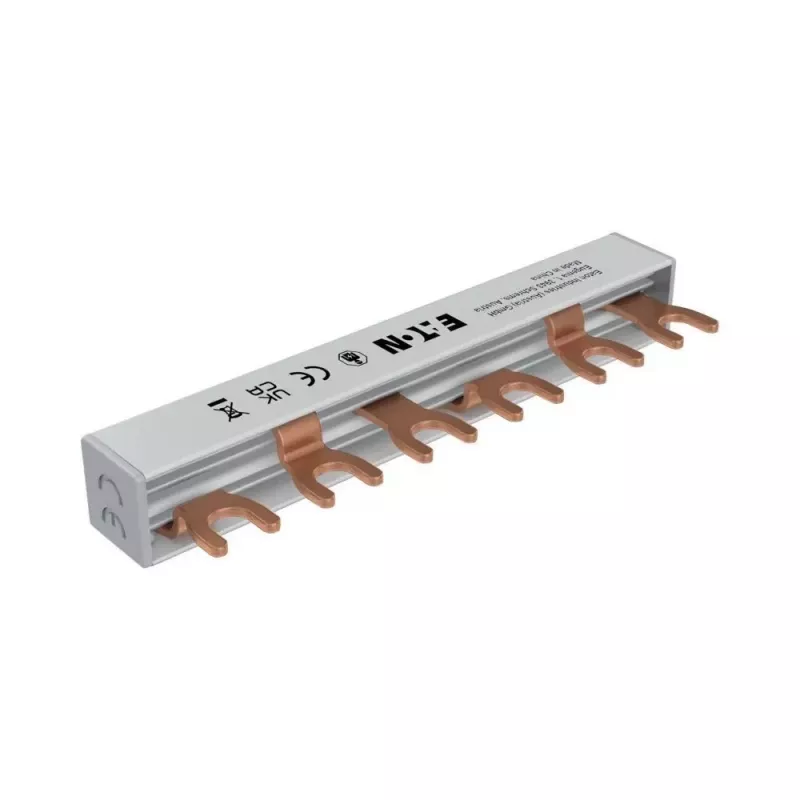

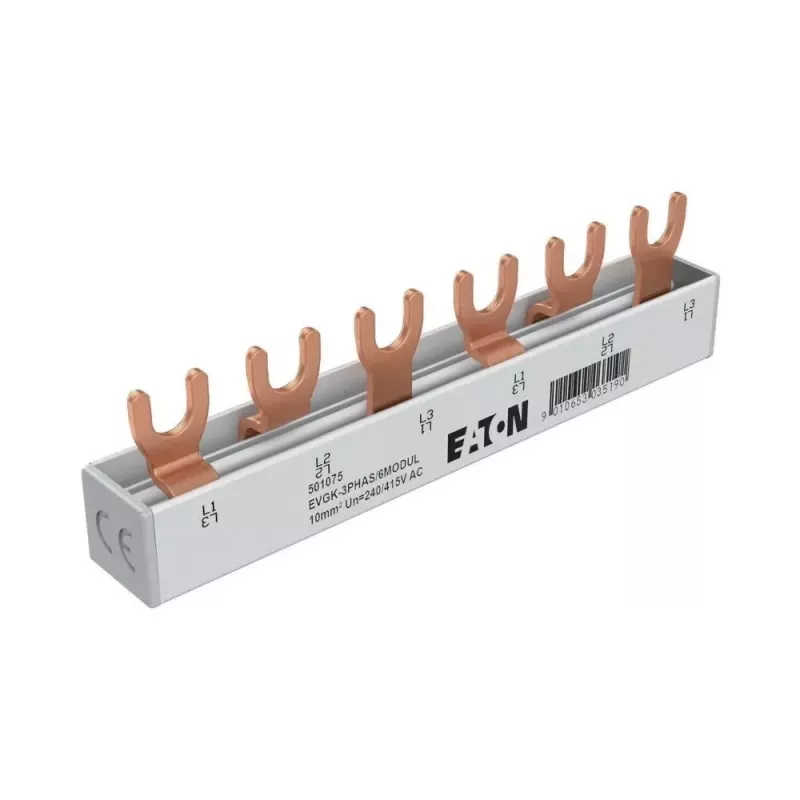

Eaton 3-fazių šakinis autobusas EVGK-3PHAS/6MODUL 63A 400V 6 moduliai (EP-501075)

10 mm² varinis laidininkas su savaiminio užgesimo plastikine izoliacija – tai Eaton EVGK-3PHAS/6MODUL trijų fazių šakinio autobuso pagrindas, skirtas patikimam maitinimo paskirstymui modulinėse sistemose. Šis autobusas užtikrina 63 A vardinę srovę ir 400 V AC vardinę įtampą, o trumpojo jungimo atsparumas siekia 10 kA vienai sekundei.

Privalumai profesionalams

• Greitas ir saugus montavimas dėl šakinės jungties
• 18 mm polių žingsnis suderinamas su standartiniais moduliniais įrenginiais
• 10 kA trumpojo jungimo atsparumas padidina sistemos patikimumą
• Ilgaamžiškumas dėl varinio laidininko ir savaiminio užgesimo izoliacijos
• Darbinė temperatūra nuo -25 iki +50 °C

Kam tinka

Šis autobusas skirtas elektrikams, inžinieriams ir techninės priežiūros specialistams, kurie projektuojia, montuoja ar prižiūri skirstomuosius skydus su moduliniais automatiniais jungikliais, diferencinės srovės relėmis ar kitais DIN bėgelio įrenginiais. Idealiai tinka tiek pramoninėms, tiek komercinėms instaliacijoms, kur reikalingas efektyvus trijų fazių maitinimo paskirstymas.

Techninė specifikacija

• Tipas: šakinis autobusas
• Fazių skaičius: 3
• Modulių skaičius: 6
• Polių skaičius: 3
• Vardinė srovė: 63 A
• Vardinė įtampa: 400 V AC
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Trumpojo jungimo atsparumas: 10 kA (1 s)
• Skerspjūvis: 10 mm²
• Laidininko medžiaga: varis
• Izoliacijos medžiaga: savaiminio užgesimo plastikas
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +50 °C

Naudojimas

Autobusas montuojamas ant DIN bėgelio. Šakinė jungtis leidžia greitai ir patikimai prijungti iki šešių modulinių įrenginių. Prieš montavimą įsitikinkite, kad sistema yra atjungta nuo maitinimo. Sumontavę patikrinkite, ar visi kontaktai tvirtai sujungti, ir atlikite izoliacijos varžos matavimus.

Patarimas: montuodami autobusą, laikykitės gamintojo nurodymų ir naudokite tinkamus įrankius. Periodiškai tikrinkite jungtis, kad išvengtumėte perkaitimo. Dėl didelės trumpojo jungimo srovės, būtinai užtikrinkite, kad visa sistema atitiktų galiojančius elektros saugos reikalavimus.
