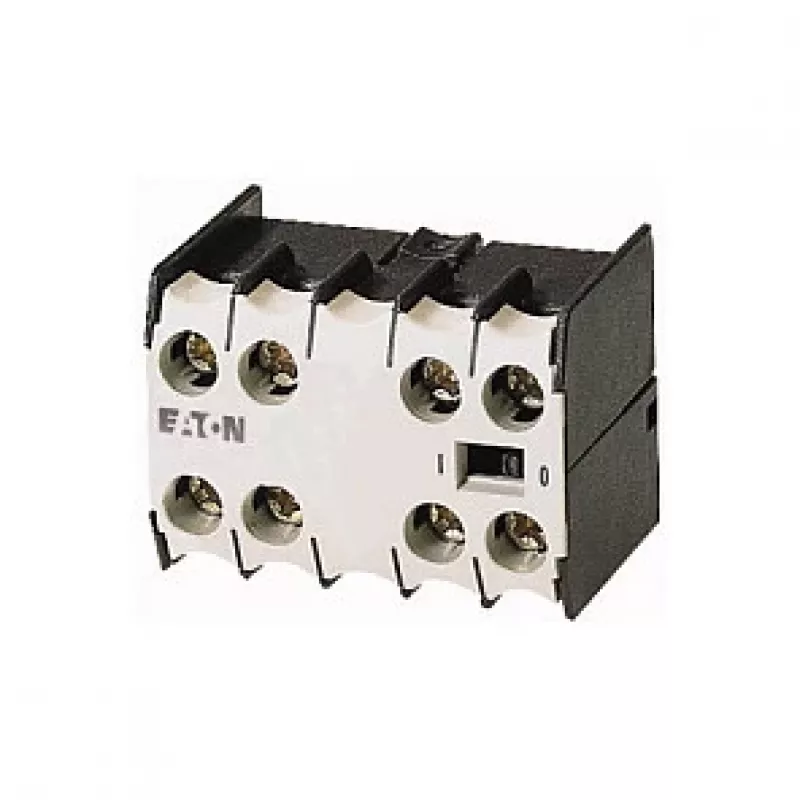

Eaton 22DILE pagalbinis kontaktų blokas 2NO+2NC, varžtiniai gnybtai, priekinis montavimas DIL E kontaktorių serijai

Pirmas dalykas, kurį pastebėsite paėmę Eaton 22DILE į rankas – tvirtas, kompaktiškas korpusas, sukurtas taip, kad užtikrintų patikimą kontaktų grupę be nereikalingų tarpinių detalių. Šis pagalbinis kontaktų blokas išsiskiria subalansuota 2NO+2NC konfigūracija, kurią įvertins kiekvienas, projektuojantis valdymo grandines pramoninėje aplinkoje. Vietoj pavienių kontaktų funkcijų, gausite du normaliai atvirus ir du normaliai uždarus kontaktus, leidžiančius vienu bloku realizuoti tiek valdymo, tiek signalizacijos užduotis, taip sumažinant montavimo laiką ir komponentų kiekį.

Privalumai

• 4 polių pagalbinis kontaktų blokas: 2 NO + 2 NC – lanksti valdymo logika
• Tiesioginis priekinis montavimas ant Eaton DIL E kontaktorių – be įrankių ar adapterių
• Varžtiniai gnybtai su plačiu laidų skerspjūvio diapazonu (0,75–2,5 mm²) – patikimas prijungimas
• Atsparumas iki 690 V kintamajai / 220 V nuolatinei įtampai, 6 kV impulsinė įtampa – tvirtas perjungimas
• Kompaktiški matmenys (45 × 86 × 58 mm) – atitinka standartinį 45 mm kontaktoriaus plotį
• IP20 apsauga nuo prisilietimo ir darbinė temperatūra nuo -25 iki +60 °C – tinka atšiaurioms sąlygoms

Naudojimas praktikoje

Technikai įvertins, kaip greitai 22DILE užsifiksuoja ant DIL E kontaktoriaus priekio, paverčiant paprastą galios perjungimo įrenginį pilnai stebimu valdymo tašku. 2NO+2NC išdėstymas padengia dažniausius scenarijus: vienas NO – paleidimo grįžtamajam signalui, kitas NO – tarpusavio blokavimui, vienas NC – gedimo signalui, o kitas NC – saugos grandinei. Varžtiniai gnybtai yra patogiai pasukti, todėl lengvai pasiekiami standartiniu atsuktuvu, o aiškūs žymėjimai ant korpuso padeda išvengti klaidų montuojant skydą ar atnaujinant esamą įrangą. Kadangi kontaktai skirti tiek AC-15, tiek DC-13 apkrovoms, tą patį bloką galima naudoti variklių valdymo grandinėse, PLC įėjimuose ir relių logikoje be papildomų derinimų.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 normaliai atviri (NO) + 2 normaliai uždari (NC)
• Polių skaičius: 4 polių
• Prijungimo tipas: varžtiniai gnybtai
• Montavimo būdas: priekinis montavimas ant Eaton DIL E kontaktorių
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 3 A
• Vardinė darbinė srovė (DC-13, 24 V): 1 A
• Vardinė darbinė įtampa (Ue): iki 690 V kintamoji / 220 V nuolatinė
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Gnybtų talpa (vientisas laidas): 0,75–2,5 mm²
• Gnybtų talpa (lankstus laidas su antgaliu): 0,75–2,5 mm²
• Standartai: IEC/EN 60947-5-1
• Serija: 22DILE
• Produkto tipas: pagalbinis kontaktų blokas

Pabaigai

Skydų gamintojams ir techninės priežiūros komandoms, ieškančioms patikimų pagalbinių kontaktų be nereikalingo komponentų sąrašo sudėtingumo, Eaton 22DILE siūlo patikrintą, kompaktišką sprendimą, kuris sklandžiai integruojasi į DIL E seriją.
