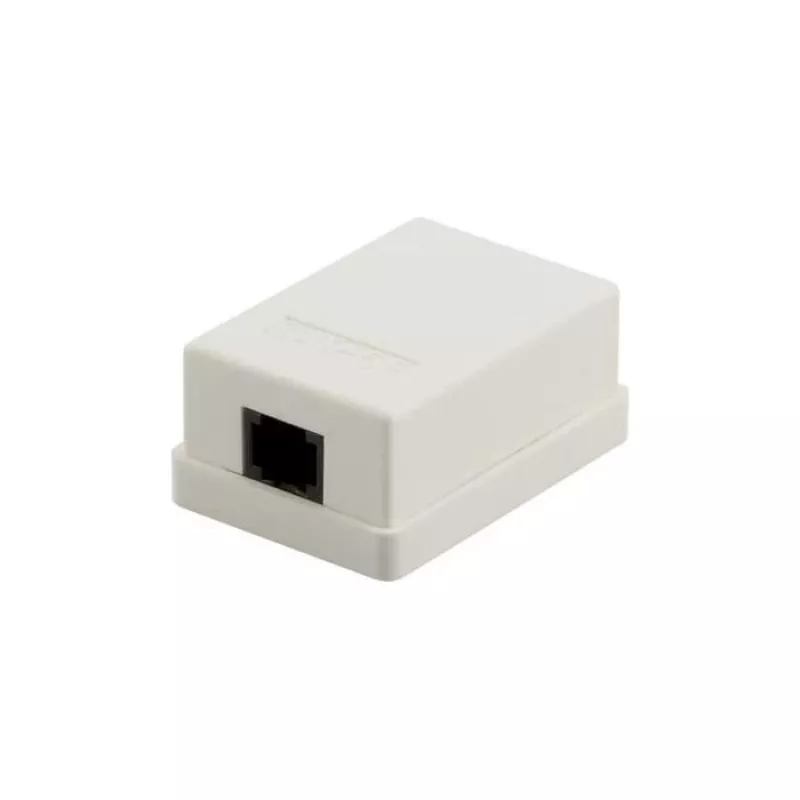

DSIT DS-Wall-Out-UTP5-I paviršinio montavimo Cat5e UTP RJ45 rozetė, dramblio kaulo spalvos

Kai kabelių kanalai jau nutiesti, o gręžti sienų nebegalima, reikia vieno patikimo taško, kuris užbaigtų tinklą. DSIT DS-Wall-Out-UTP5-I – tai paviršinio montavimo rozetė su vienu neekranuotu RJ45 prievadu, užtikrinanti Category 5e / Class E našumą iki 1 Gbps. Kompaktiškas dramblio kaulo spalvos korpusas įsilieja į biuro ar namų interjerą, o IDC gnybtai leidžia greitai ir tvarkingai prijungti Cat5e UTP kabelį.

Kodėl verta rinktis

• Paviršinis montavimas – nereikia pjauti sienos, rozetė tvirtinama varžtais prie bet kokio paviršiaus.
• Vienas RJ45 (8P8C) prievadas, neekranuotas (UTP) – tinka standartiniams biuro ir namų tinklams.
• Category 5e / Class E palaiko iki 1 Gbps – pakanka „Gigabit Ethernet“ spartai.
• IDC prijungimas suderinamas su TIA/EIA 568A/B laidų schema – montuotojui nereikia papildomų adapterių.
• ABS plastiko korpusas, atsparus kasdieniam naudojimui.

Kam skirta

Elektrikams, tinklų montuotojams ir IT specialistams, kurie tiesia Cat5e UTP kabelius ir turi užbaigti liniją prie sienos ar panelės. Tinka biurams, namams ir nedidelėms komercinėms patalpoms, kur reikalingas paviršinis duomenų taškas.

Specifikacijos

• Produkto tipas: tinklo duomenų rozetė
• Montavimo būdas: paviršinis
• Kabelio standartas: Category 5e (Class E)
• Ekranavimas: neekranuota (UTP)
• Prievadų skaičius: 1
• Jungties tipas: RJ45
• Spalva: dramblio kaulo
• Duomenų perdavimo sparta: iki 1 Gbps
• Laidų schema: TIA/EIA 568A/B
• Prijungimo tipas: IDC
• Korpuso medžiaga: ABS plastikas
• Atitiktis: ISO/IEC 11801 Class E
• Montavimas: varžtinis
• Prievado konfigūracija: 8P8C
• Naudojimo aplinka: vidaus

Kaip naudoti

Nuimkite kabelio izoliaciją iki reikiamo ilgio, išlaikydami vytos poros susukimą kuo arčiau prijungimo taško. Kiekvieną laidininką įspauskite į IDC gnybtus punch-down įrankiu pagal pasirinktą 568A arba 568B schemą. Užfiksuokite korpusą varžtais prie sienos ar panelės ir patikrinkite liniją tinklo testeriu.

Patarimas: prieš užspausdami laidus, kelis kartus perbraukite kabelio izoliaciją, kad ji neįtrūktų – taip išvengsite silpno kontakto. Jei montuojate kelias rozetes greta, laikykitės vienodos 568A arba 568B schemos visame tinkle.
