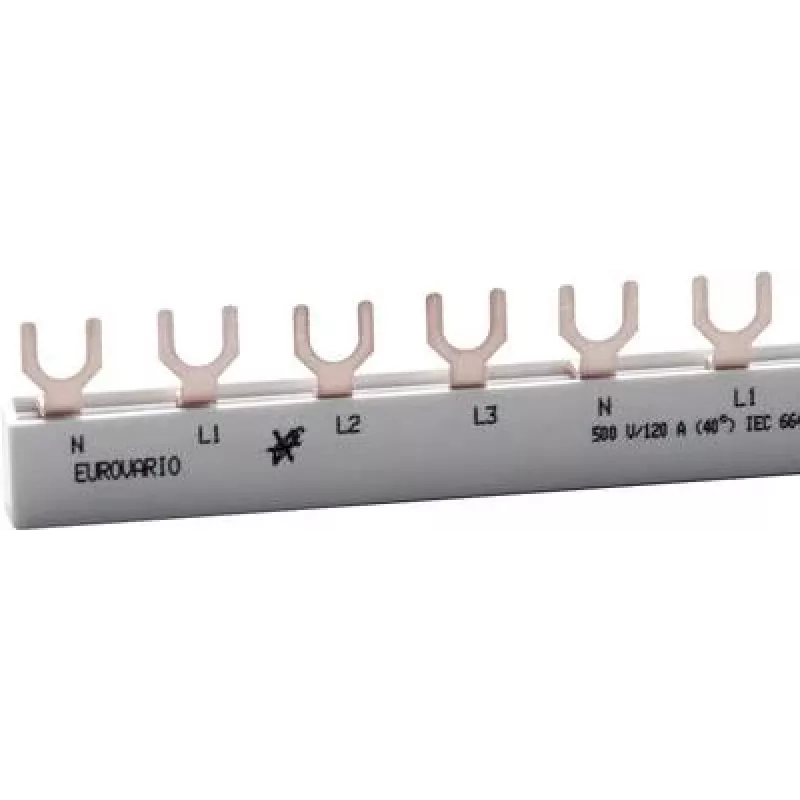

DOEPKE 4-fazių šakinis šyninis 120A 12TE EV-SG4.12.120L 09920125

Skirstomųjų skydų montuotojams ir elektros inžinieriams, projektuojantiems patikimus maitinimo sprendimus, DOEPKE EV-SG4.12.120L šakinis šyninis užtikrina efektyvų energijos paskirstymą tarp modulinių įrenginių. Šis 4 fazių šyninis, skirtas 120 A nuolatinei srovei, leidžia greitai prijungti iki 12 modulių (TE) ant DIN bėgelio be kaiščių.

Kodėl verta rinktis

• Didelė srovės galia: 120 A patenkina net ir reiklius paskirstymo poreikius.
• Šakinis (be kaiščių) dizainas: paprastas įrenginių montavimas ir nuėmimas.
• Visiškai izoliuotas: saugus naudojimas skirstomuosiuose skyduose.
• Kompaktiškas 12 TE plotis: telpa standartiniuose DIN bėgelio korpusuose.

Techninė specifikacija

• Gaminio tipas: šyninis
• Šyninio konstrukcija: šakinis (be kaiščių)
• Polių skaičius: 4
• Modulių skaičius: 12 TE
• Nominali srovė: 120 A
• Nominali įtampa: 400 V AC
• Laidininko skerspjūvis: 16 mm²
• Laidininko medžiaga: varis
• Izoliacija: visiškai izoliuotas
• Izoliacijos spalva: pilka
• Montavimo tipas: DIN bėgelis
• Ilgis: 210 mm
• Suderinamumas: standartiniai moduliniai įrenginiai su šakiniais gnybtais
• Paskirtis: energijos paskirstymas moduliniams įrenginiams (pvz., automatiniams jungikliams, apsauginiams relėms)

Kaip naudoti

Šyninis tvirtinamas tiesiai ant DIN bėgelio skirstomajame skydelyje. Įstatykite modulinius įrenginius su šakiniais gnybtais į atitinkamas šyninio vietas – nereikia papildomų kaiščių. Užtikrinkite, kad bendra apkrova neviršytų 120 A, o įtampa atitiktų 400 V AC. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Kam tinka

Rekomenduojama profesionalams, dirbantiems su pramoniniais ir komerciniais skirstomaisiais skydais, kur reikalingas patikimas ir ilgaamžis energijos paskirstymas. Tinka naudoti su automatiniais jungikliais, apsauginio išjungimo įrenginiais ir kitais moduliniais komponentais, turinčiais šakinius gnybtus.

Patarimas: prieš montuodami patikrinkite, ar visi įrenginiai suderinami su šakiniu šyniniu, ir laikykitės vietinių elektros saugos taisyklių. Reguliariai apžiūrėkite jungtis, kad užtikrintumėte ilgaamžį ir saugų veikimą.
