DMT 3m Ecoflex 10 koaksialinis kabelis su N-Male į N-Female jungtimis, 50 omų

Ar žinote, kiek signalo galios prarandama naudojant įprastus koaksialinius kabelius ilgesniuose ruožuose? Verslo ir IT infrastruktūroje, kur kiekvienas decibelas yra svarbus, patikimas RF ryšys tampa kritiniu veiksniu. DMT MC711030 – tai profesionaliam naudojimui sukurtas 3 metrų koaksialinis kabelis, sujungiantis mažų nuostolių Ecoflex 10 technologiją su praktine N-Male į N-Female konfigūracija. Šis kabelis užtikrina stabilų signalo perdavimą iki 8 GHz dažnio, išlaikydamas tikslią 50 omų varžą – būtent tai, ko reikia sudėtingoms RF sistemoms.

Pagrindiniai privalumai

• Mažų nuostolių Ecoflex 10 kabelis su vientisu variniu vidiniu laidininku – mažiau slopinimo, didesnis efektyvumas.
• Dvigubas ekranavimas (varinė pynė + varinė folija) – puiki apsauga nuo elektromagnetinių trikdžių, užtikrinanti signalo vientisumą.

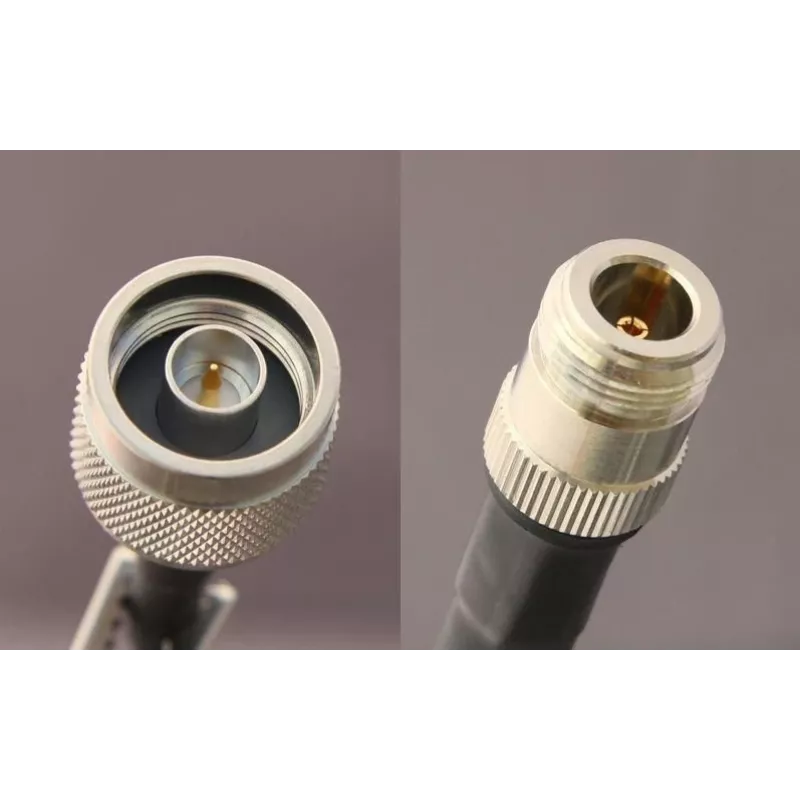

• Nikeliuoti žalvariniai N tipo jungtys su paauksuotu centriniu kaiščiu – atsparumas korozijai ir stabilus kontaktas.
• Platus darbinės temperatūros diapazonas nuo -40°C iki +85°C – tinka įvairioms aplinkoms, įskaitant lauko sąlygas.
• UV spinduliams atsparus PE apvalkalas – ilgaamžiškumas tiek viduje, tiek lauke.
• VSWR mažesnis nei 1,2:1 – mažas atspindžių lygis, užtikrinantis patikimą signalo perdavimą.

Kam šis kabelis tinka?

Šis kabelis idealiai tinka antenų, siųstuvų-imtuvų ir matavimo įrangos jungimui, kai reikalinga tvirta N tipo sąsaja. Vyriškos-moteriškos jungtys leidžia lengvai prailginti esamas RF linijas arba tiesiogiai prijungti įrenginius su N-Female prievadais. Dėl lanksčios, bet patvarios konstrukcijos jį galima tiesioti vingiuotais maršrutais – minimalus lenkimo spindulys yra 40 mm vienkartiniam lenkimui ir 100 mm pakartotiniam lenkimui.

Pagrindinės specifikacijos

• Kabelio tipas: Ecoflex 10
• Ilgis: 3 metrai
• Jungtis 1: N-Male
• Jungtis 2: N-Female
• Varža: 50 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 8 GHz
• Slopinimas @ 1 GHz (100 m): 13,3 dB
• Slopinimas @ 2,4 GHz (100 m): 21,5 dB
• Išorinis skersmuo: 10,2 mm
• Vidinis laidininkas: vientisas varis
• Ekranavimas: dvigubas (varinė pynė + varinė folija)
• Dielektrikas: putplasčio PE
• Apvalkalas: UV atsparus PE
• Darbinė temperatūra: -40°C iki +85°C
• VSWR: < 1,2:1
• Galia @ 1 GHz: 1,5 kW
• Min. lenkimo spindulys (vienkartinis): 40 mm
• Min. lenkimo spindulys (pakartotinis): 100 mm
• Jungčių korpusas: nikeliuotas žalvaris
• Centrinio kaiščio danga: auksas

Kaip naudoti?

Prijunkite N-Male jungtį prie įrenginio N-Female prievado arba atvirkščiai – kabelis veikia abiem kryptimis. Užtikrinkite, kad jungtys būtų tvirtai prisuktos, kad būtų išvengta signalo nuostolių. Venkite staigių lenkimų, ypač mažesnių nei nurodytas minimalus spindulys, kad nepažeistumėte vidinės struktūros. Tiesiant lauke, naudokite papildomą apsaugą nuo mechaninių pažeidimų, nors PE apvalkalas jau yra atsparus UV spinduliams.

Baigiamoji pastaba

Šis aukščiausios kokybės kabelių rinkinys yra idealus pasirinkimas profesionaliam RF įrengimui, užtikrinantis mažus nuostolius ir aukštą ekranavimo efektyvumą. Patikimos medžiagos ir ilgaamžiškumas daro jį patikimu sprendimu kritinėms jungtims.
