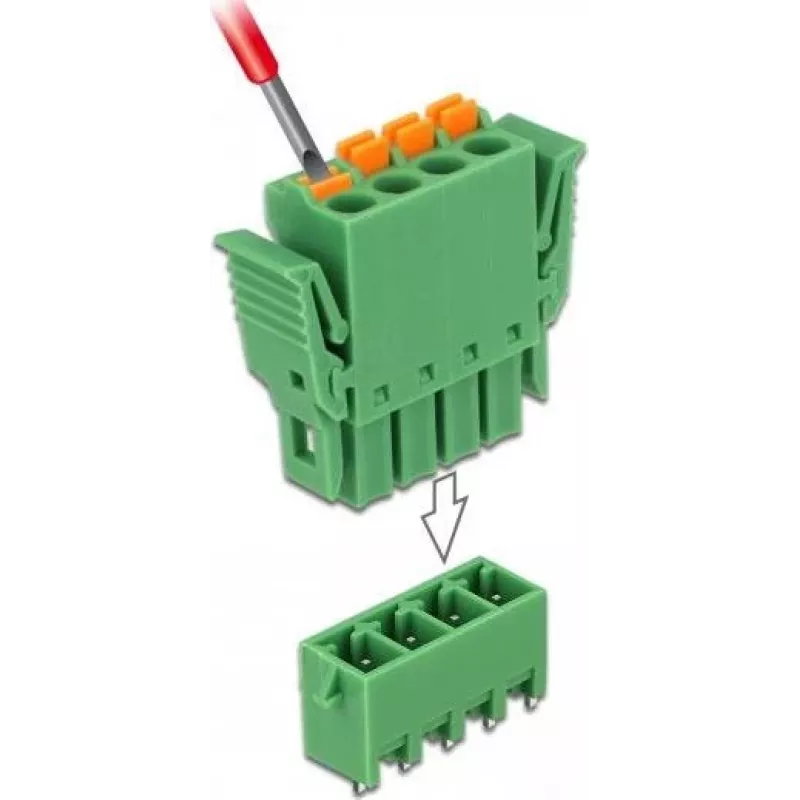

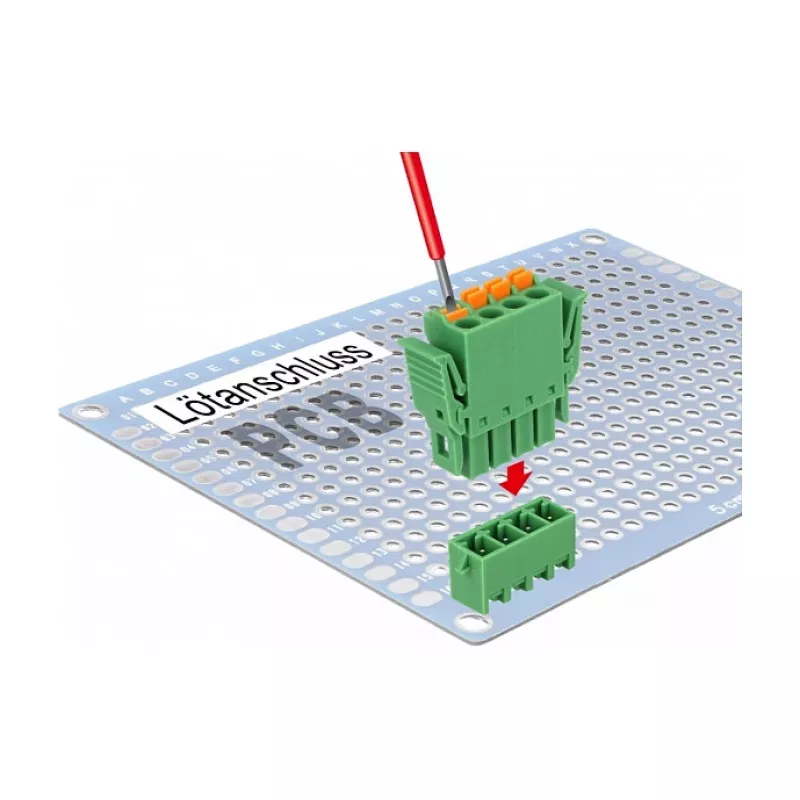

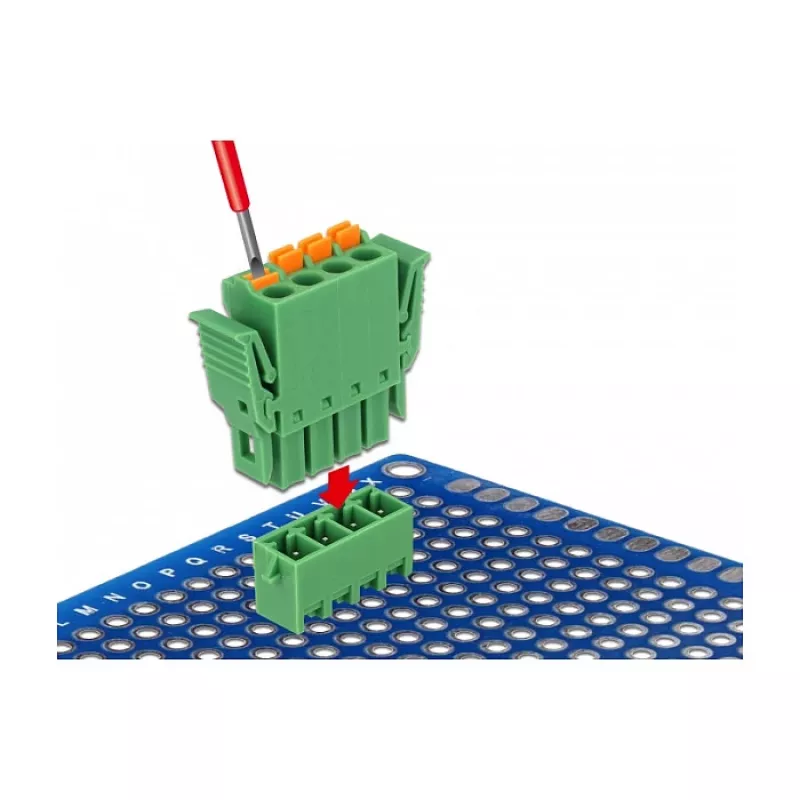

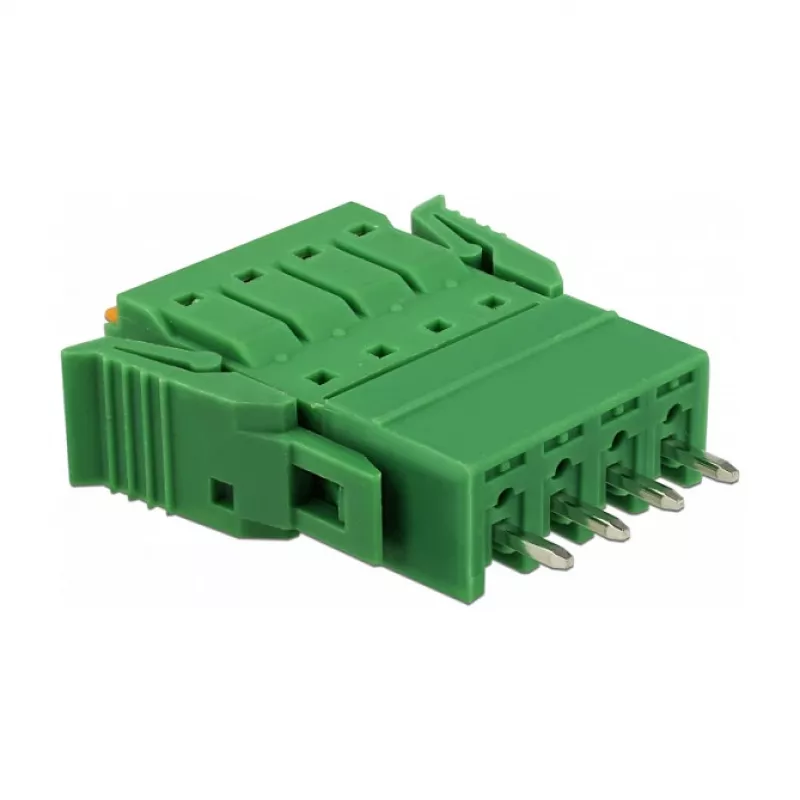

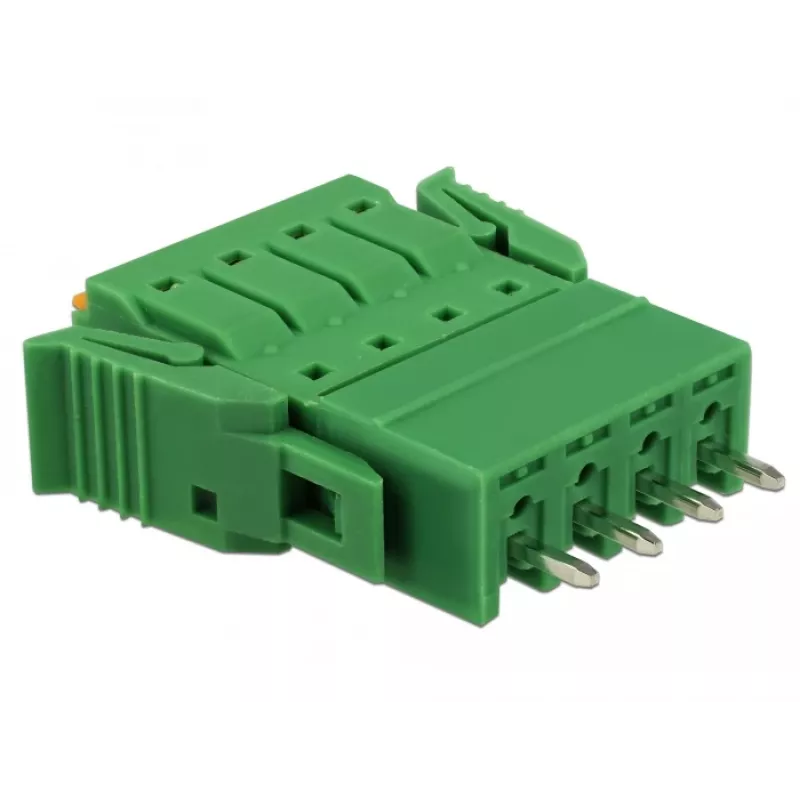

Delock Terminalų blokų rinkinys PCB 4 kontaktų 3,81 mm žingsniu vertikalus (65970)

Kai prototipuojate ar taisote elektroniką, laidų prijungimas prie spausdintinės plokštės gali būti netvarkingas ir nepatikimas. Šis Delock terminalų blokų rinkinys suteikia saugų, varžtais užveržiamą jungties tašką jūsų PCB, todėl laidų prijungimas tampa švarus ir pakartojamas.

Kam skirta

Elektronikos mėgėjams, technikams ir inžinieriams, kuriems reikia patikimo būdo prijungti laidus prie PCB be litavimo. Idealiai tinka kūrimo plokštėms, pramoniniam valdymui ir individualiems projektams.

Pagrindinės savybės

• 4 polių terminalų blokas su 3,81 mm žingsniu, vertikalios orientacijos, lengvai pasiekiamas.
• Varžtų terminalų jungtis priima vientisą arba daugiasluoksnį laidą nuo 28 iki 16 AWG (0,08–1,5 mm²).
• Nominali srovė 8 A ir įtampa 300 V, tinka žemos įtampos maitinimo ir signalų programoms.
• Patvarus PA66 izoliatorius su UL94V-0 degumo klase ir žalvariniais kontaktais.
• Rinkinyje yra 10 atskirų blokų, pakanka kelioms plokštėms ar atsarginėms dalims.

Specifikacijos

• Produkto tipas: Terminalų blokas
• Montavimo tipas: PCB kiauryminis
• Kontaktų skaičius: 4
• Žingsnis: 3,81 mm
• Orientacija: Vertikali
• Jungties metodas: Varžtų terminalas
• Nominali srovė: 8 A
• Nominali įtampa: 300 V
• Laido matuoklis: 28 - 16 AWG
• Laido skerspjūvis: 0,08 - 1,5 mm²
• Varžto dydis: M2
• Sukimo momentas: 0,2 Nm
• Izoliatoriaus medžiaga: PA66
• Kontaktų medžiaga: Žalvaris
• Darbinė temperatūra: -40 °C iki 105 °C
• Spalva: Žalia
• Degumo klasė: UL94V-0
• Dalių skaičius rinkinyje: 10
• Matmenys vienam blokui (I x P x A): 15,24 x 7,50 x 10,00 mm
• Nuėmimo ilgis: 5-6 mm

Patarimai

Naudokite mažą plokščią atsuktuvą varžtams priveržti iki rekomenduojamo 0,2 Nm sukimo momento. Nuimkite laido izoliaciją iki 5-6 mm, kad užtikrintumėte patikimą jungtį. Šiuos blokus galima atskirti, jei reikia mažiau polių.
