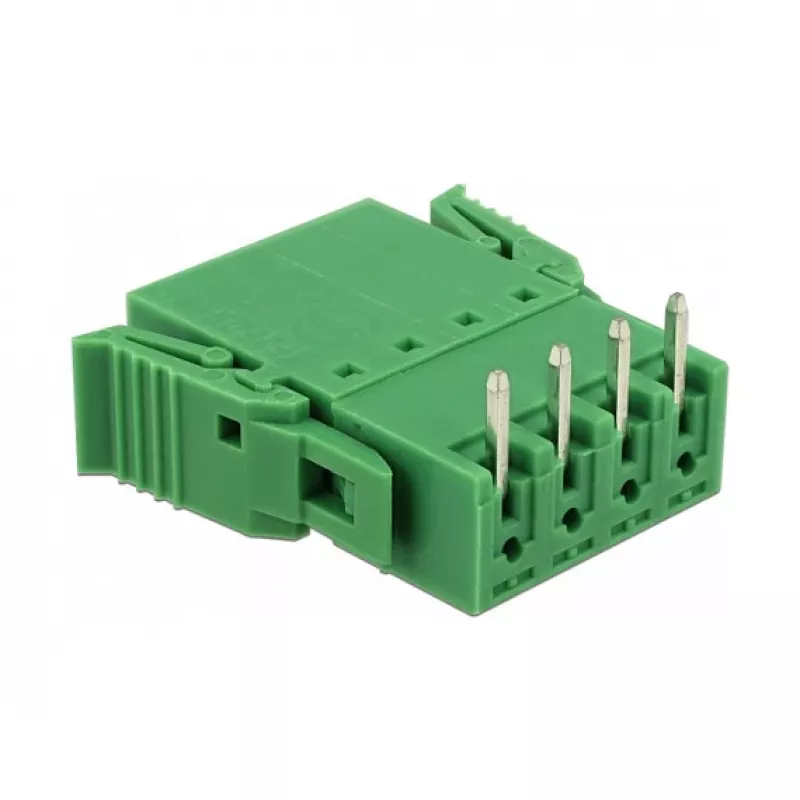

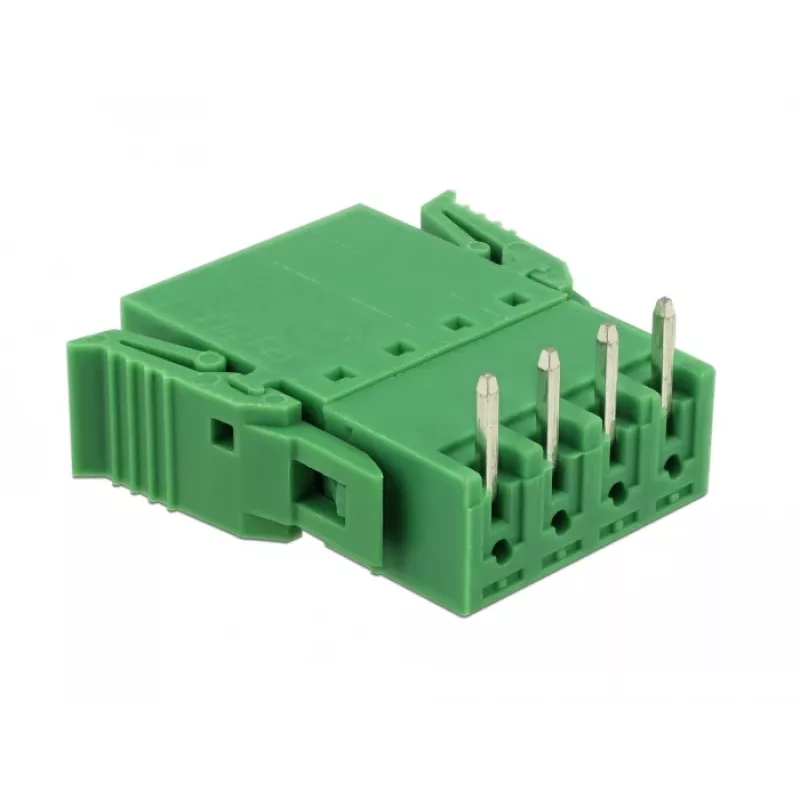

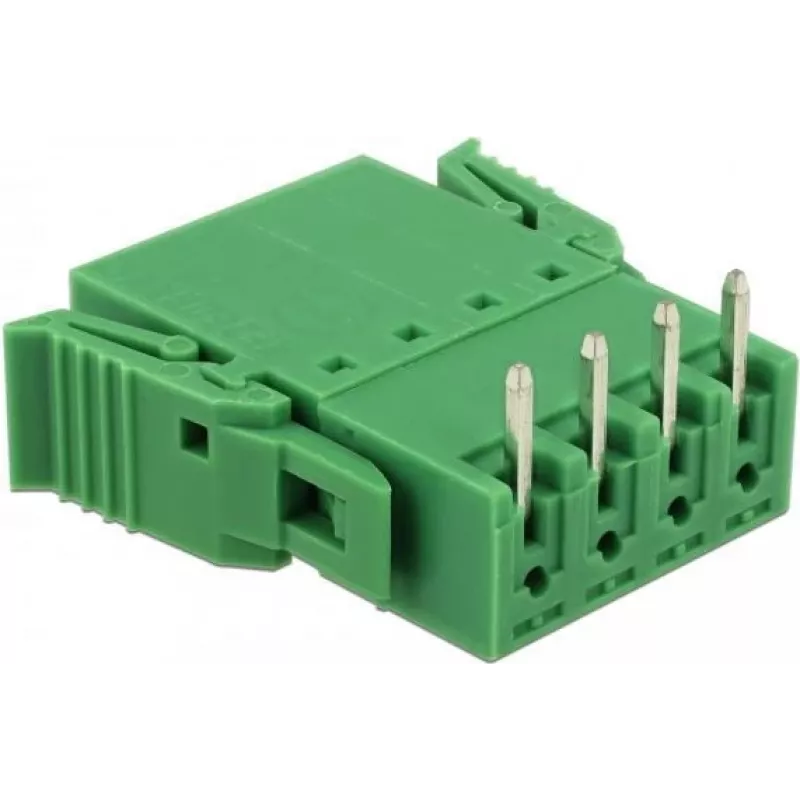

Delock terminalų blokų rinkinys PCB 4 kontaktų 3,81 mm žingsniu horizontalus (65954)

Kai reikia patikimai prijungti laidus prie spausdintinės plokštės, kiekvienas kontaktas turi būti tvirtas ir ilgaamžis. Delock terminalų blokų rinkinys su 4 kontaktais ir 3,81 mm žingsniu užtikrina patikimą ir atjungiamą jungtį, kuri prailgina įrenginio tarnavimo laiką net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

Šis rinkinys skirtas inžinieriams, technikams ir elektronikos entuziastams, kurie konstruoja ar remontuoja spausdintines plokštes. Horizontalus montavimas leidžia sutaupyti vertikalios erdvės, todėl sprendimas idealiai tinka kompaktiškiems projektams, pramoninėms valdymo sistemoms ar prototipų kūrimui. PA66 korpusas atsparus karščiui ir mechaniniam poveikiui, o alavuoti žalvariniai kontaktai užtikrina stabilų signalo perdavimą.

Pagrindinės savybės

• 4 kontaktų terminalų blokų rinkinys, 3,81 mm žingsnis
• Horizontalus montavimas – mažo profilio sprendimas
• THT technologija – lengvas litavimas
• Nominali srovė 8 A, įtampa 300 V
• Tinka 28–16 AWG (0,08–1,31 mm²) laidams
• Korpusas iš PA66, kontaktai – žalvaris su alavu, varžtai – plienas su cinku
• Darbinė temperatūra: -40 °C iki 105 °C
• Žalia spalva – lengvai atpažįstama
• Rinkinyje 10 vienetų

Specifikacijos

• Produkto tipas: terminalų blokų rinkinys
• Kontaktų skaičius: 4
• Žingsnis: 3,81 mm
• Montavimo kryptis: horizontali
• Montavimo tipas: THT (kištukinis)
• Nominali srovė: 8 A
• Nominali įtampa: 300 V
• Laido skerspjūvis: 28–16 AWG (0,08–1,31 mm²)
• Nuimamos izoliacijos ilgis: 5 mm
• Korpuso medžiaga: PA66
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Darbinė temperatūra: -40 °C iki 105 °C
• Spalva: žalia
• Kiekis rinkinyje: 10 vnt.

Kaip naudoti

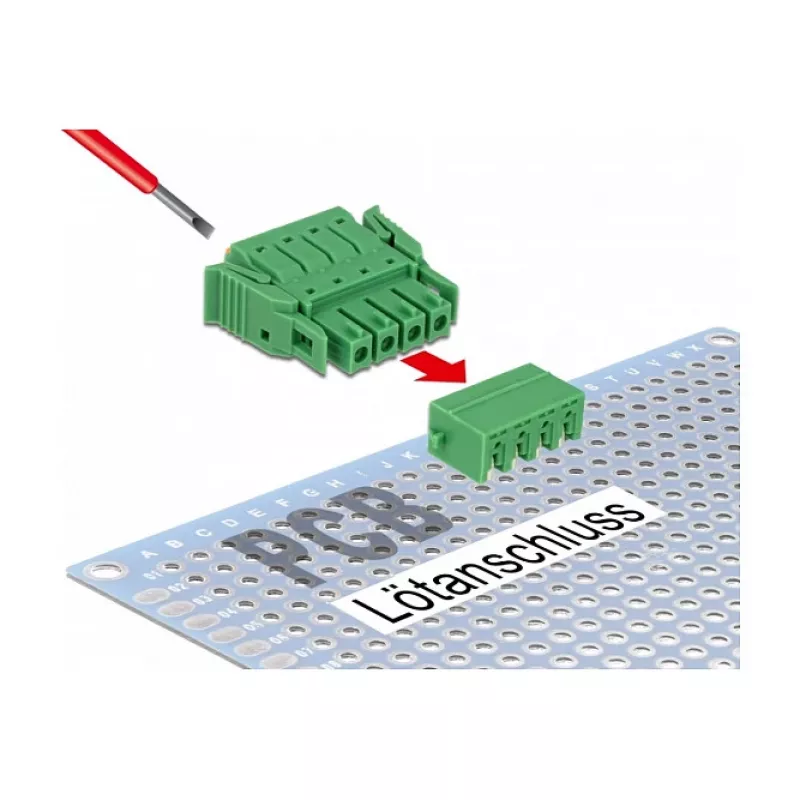

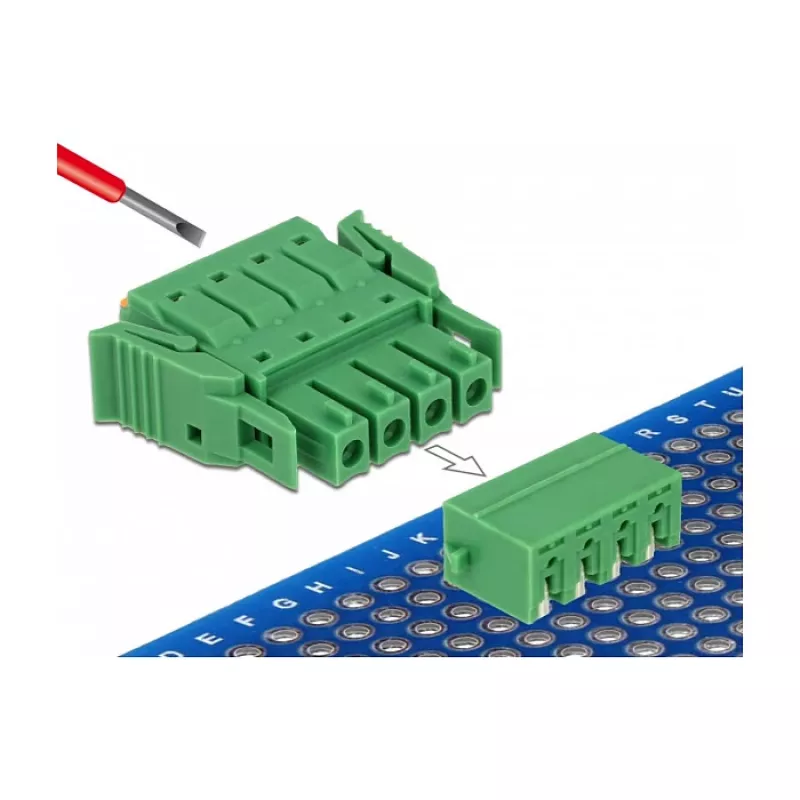

Lituokite terminalų blokus prie švarios plokštės, naudodami temperatūros kontrolę turintį lituoklį. Nuimkite 5 mm izoliacijos nuo laidų – tai optimalus ilgis patikimam kontaktui. Jei naudojate daugiasluoksnius laidus, juos galima alavuoti arba užmauti antgalius, kad nesisiūlėtų. Priveržkite varžtus tvirtai, bet saugiai – per didelė jėga gali pažeisti laidą ar terminalą.

Patarimas: prieš lituodami patikrinkite, ar plokštės kontaktiniai taškai švarūs ir ar terminalų blokas tinka prie PCB schemos. Naudokite šilumos izoliaciją, kad neištirptų plastikinės dalys. Sandėliuokite rinkinį sausoje vietoje, kad išvengtumėte korozijos.
