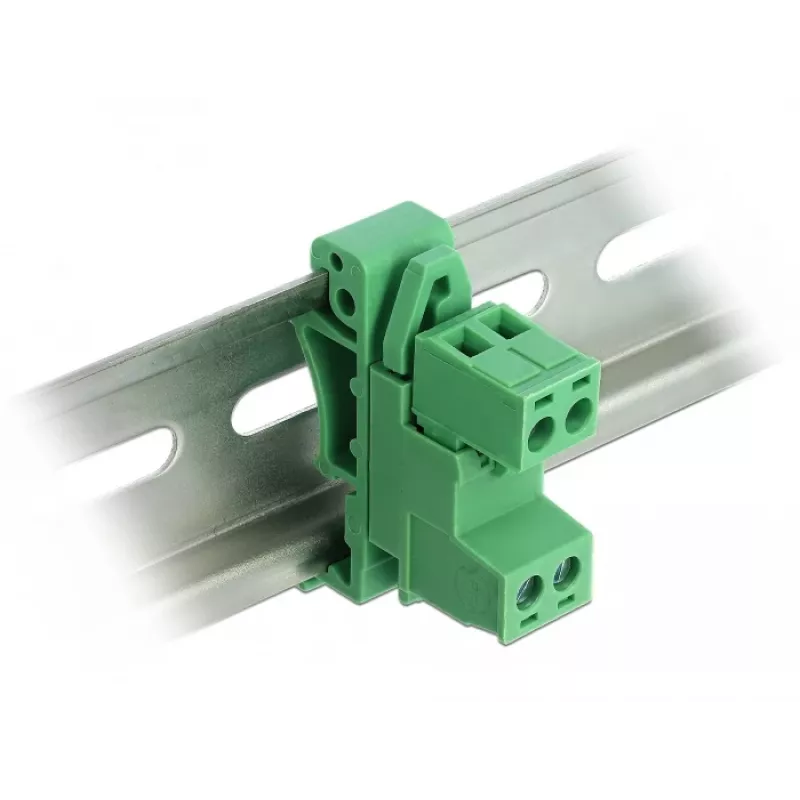

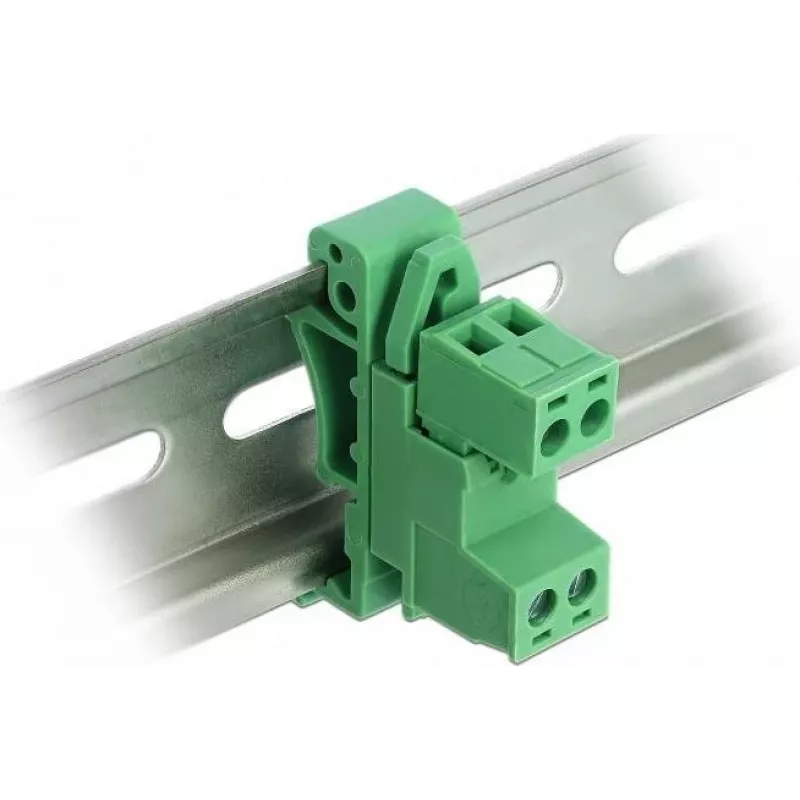

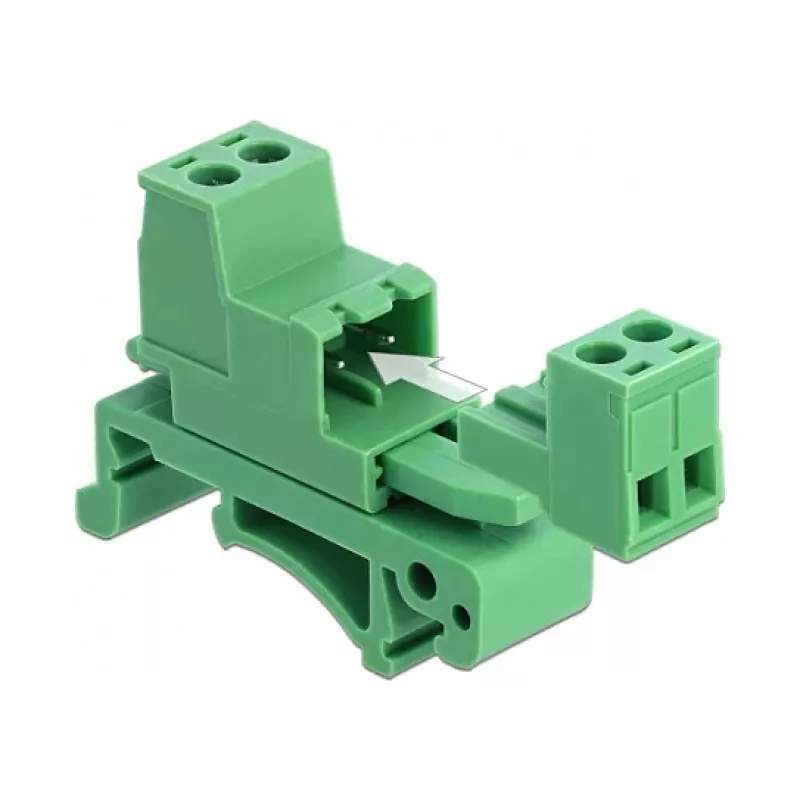

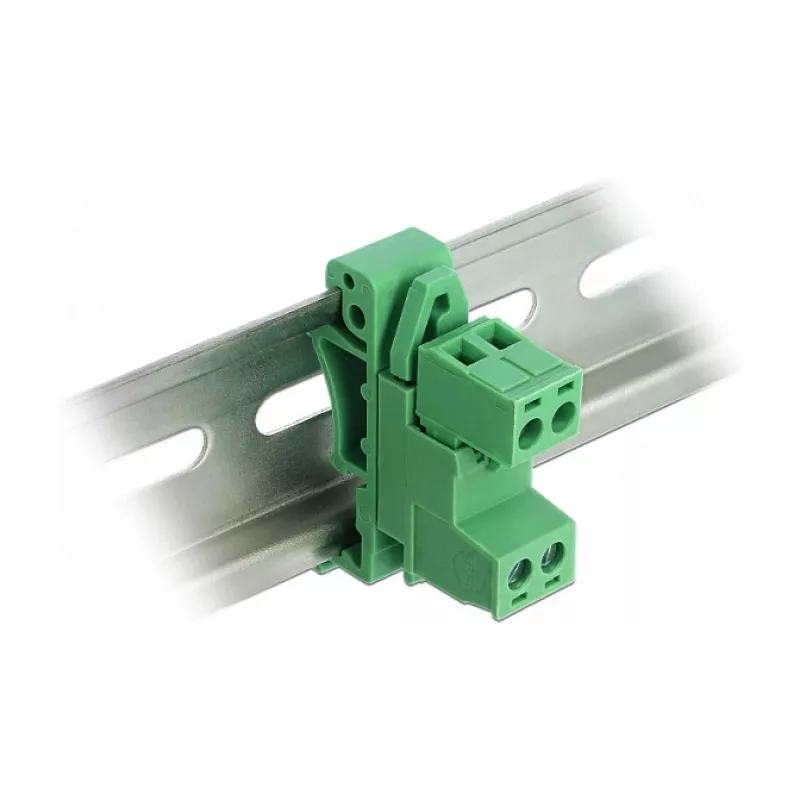

DELOCK terminalų blokų rinkinys DIN bėgiui, 2 kontaktų, 5,08 mm žingsnis, kampuotas

Montuotojams ir pramoninių spintų projektuotojams, kuriems tenka dirbti ankštose erdvėse, DELOCK 66078 terminalų blokų rinkinys užtikrina patikimą varžtinį sujungimą. Dviejų kontaktų blokas su 5,08 mm žingsniu ir kampuota konstrukcija leidžia tvarkingai prijungti laidus net ten, kur kiekvienas milimetras yra svarbus.

Privalumai, aktualūs profesionalams

• 2 kontaktai su 5,08 mm žingsniu – suderinamumas su standartinėmis MSTB 2,5 serijos jungtimis
• Varžtinis sujungimas su M3 sriegiu – patikimas ir atsparus vibracijoms
• Vardinis srovė 12 A, vardinė įtampa 320 V (IEC) – tinka daugeliui valdymo grandinių
• Priima 0,2–2,5 mm² (24–12 AWG) laidus – lankstus pasirinkimas
• Darbinė temperatūra nuo -40 °C iki 100 °C – atsparus ekstremalioms sąlygoms
• PA (poliamido) korpusas, degumo klasė UL 94 V0 – atitinka saugos reikalavimus

Kam tinka

Šis terminalų blokas skirtas elektros inžinieriams, automatizavimo specialistams ir techninės priežiūros darbuotojams, kurie montuoja ar aptarnauja valdymo pultus, mašinų spintas ar kitą įrangą su DIN bėgiais. Dėl kampuotos formos jis idealiai tinka vietose, kur laidų prijungimo taškai yra sunkiai prieinami arba reikia taupyti vietą.

Kaip naudoti

Blokas montuojamas ant standartinio DIN bėgio. Prieš prijungdami laidus, nuimkite 7 mm izoliacijos. Įkiškite laidą į terminalą ir priveržkite varžtą. Blokas gali būti naudojamas laisvai kabantis (tiesioginiam laidų sujungimui) arba kaip dalis didesnės montažinės plokštės.

Pagrindinės specifikacijos

• Gaminio tipas: PCB jungties kištukas
• Serija: MSTB 2,5
• Kontaktų skaičius: 2
• Žingsnis: 5,08 mm
• Prijungimo būdas: varžtinis
• Vardinė srovė (IEC): 12 A
• Vardinė įtampa (IEC, III/2): 320 V
• Vardinė impulsinė įtampa (III/2): 4 kV
• Nominalus skerspjūvis: 2,5 mm²
• Kieto laidininko skerspjūvis: 0,2–2,5 mm²
• Suvytyto laidininko skerspjūvis: 0,2–2,5 mm²
• AWG: 24–12
• Nuėmimo ilgis: 7 mm
• Varžto sriegis: M3
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: žalia
• Degumo klasė (UL 94): V0
• Montavimo tipas: laisvai kabantis (laidų sujungimas)
• Darbinė temperatūra: -40 °C iki 100 °C

Pastaba

Rekomenduojama naudoti su DIN bėgio adapteriu, jei blokas turi būti tvirtinamas prie bėgio. Prieš montuodami įsitikinkite, kad laidų skerspjūvis atitinka terminalo specifikacijas.
