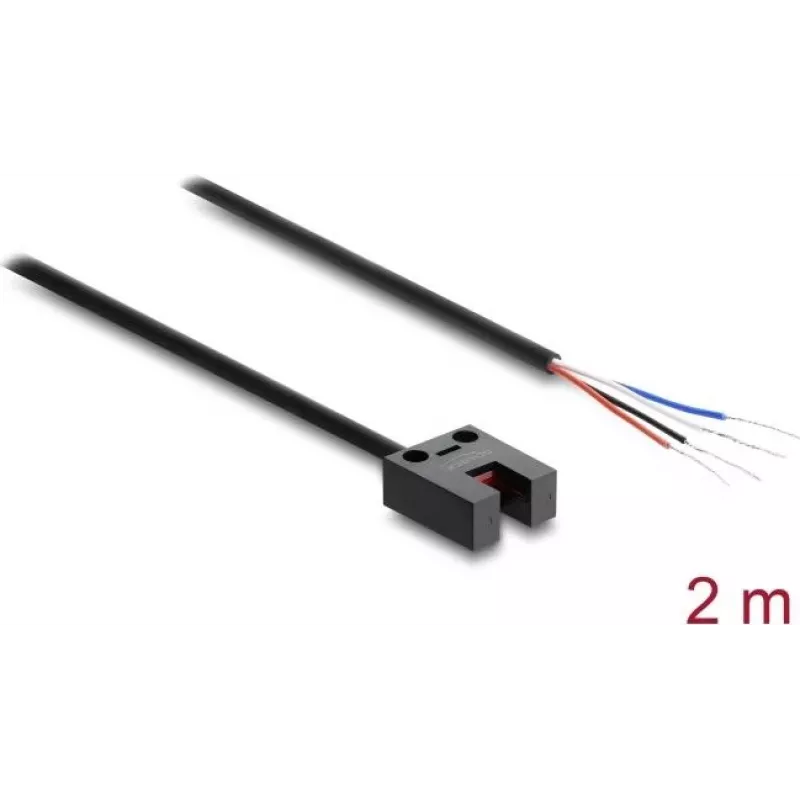

Delock šakinis fotoelektrinis jutiklis 5 mm griovelis U tipo su 4 atvirais kabelio galais PNP šviesos/tamsos pasirinkimas 2 m

Automatinės linijos inžinieriams, kurie diegia pakuočių ar surinkimo įrangą, Delock 91873 šakinis fotoelektrinis jutiklis yra kompaktiškas ir patikimas sprendimas objekto aptikimui. Jo 5 mm griovelis ir infraraudonųjų spindulių spindulys leidžia tiksliai fiksuoti etikečių kraštus, detales ar ruošinius konvejeriuose, o PNP išėjimas tiesiogiai jungiamas prie PLC įėjimų.

Pagrindinės specifikacijos

• Jutiklio tipas: šakinis fotoelektrinis jutiklis (spindulio pertraukimo principas)
• Griovelio plotis: 5 mm; griovelio gylis: 10 mm
• Šviesos šaltinis: infraraudonasis LED, 880 nm
• Išėjimas: PNP, šviesos/tamsos režimo pasirinkimas
• Maitinimo įtampa: 10–30 V DC
• Maks. išėjimo srovė: 100 mA; maks. srovės suvartojimas: 20 mA
• Perjungimo dažnis: 5 kHz; reakcijos laikas: 0,1 ms
• Prijungimas: 4 atviri kabelio galai, 2 m ilgio kabelis
• Apsaugos klasė: IP67
• Darbinė temperatūra: nuo -25 °C iki 55 °C
• Korpuso medžiaga: PBT
• Indikatoriai: geltonas LED (išėjimas), žalias LED (veikimas)
• Minimalus aptinkamas objektas: 0,8 mm
• Tvirtinimas: M3 varžtų angos

Kodėl verta rinktis

Šis jutiklis sujungia kompaktišką U formos korpusą su tvirta IP67 apsauga, todėl tinka dulkėtoms ar drėgnoms pramoninėms aplinkoms. Galimybė pasirinkti šviesos ar tamsos režimą suteikia lankstumo, o 5 kHz perjungimo dažnis ir 0,1 ms reakcijos laikas užtikrina greitai judančių objektų fiksavimą be klaidų. 2 m kabelis su atvirais galais leidžia tiesiogiai prijungti prie valdiklio, sumažinant montavimo laiką ir sąnaudas.

Kam tinka

• Pakavimo linijų etikečių kraštų ir padėties aptikimui
• Detalių buvimo patikrai surinkimo įrenginiuose
• Smulkių objektų skaičiavimui konvejeriuose
• Padėties valdymui automatiniuose padavimo įrenginiuose
• Juostos krašto valdymui spausdinimo ir perdirbimo įrenginiuose

Naudojimo patarimai

Jutiklis maitinamas 10–30 V DC įtampa ir teikia PNP išėjimą iki 100 mA, suderinamą su daugelio PLC įėjimais. Du LED indikatoriai aiškiai rodo būseną: žalias – maitinimas, geltonas – išėjimo būsena. Tvirtinimas paprastas – per dvi M3 varžtų angas, o atviri kabelio galai leidžia pritaikyti norimą jungtį. Geriausiam veikimui užtikrinkite, kad aptinkamas objektas būtų ne mažesnis nei 0,8 mm ir praeitų pro griovelį neliesdamas sienelių.

Patarimas: prieš pradedant darbą, patikrinkite šviesos/tamsos režimo pasirinkimą pagal jūsų valdiklio logiką – tai padės išvengti klaidingų signalų.
