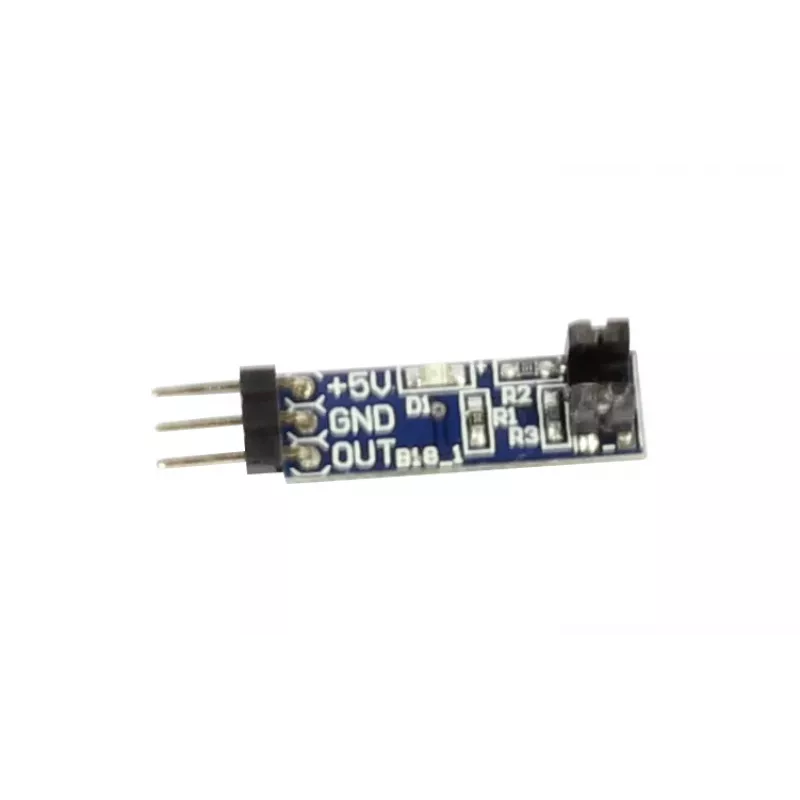

ALLNET 4duino Šviesos barjeras infraraudonasis difuzinio atspindžio jutiklio modulis (4duino_B18)

Automatinio surinkimo linijose ar mobiliuosiuose robotuose dažnai reikia patikimai aptikti objektus be fizinio kontakto. ALLNET 4duino šviesos barjeras yra infraraudonasis difuzinio atspindžio fotoelektrinis jutiklio modulis, sukurtas būtent tokiam uždaviniui. Jis užtikrina stabilų veikimą ir lengvai integruojamas į mikrovaldiklių projektus.

Privalumai

Reguliuojamas jutimo nuotolis nuo 1 cm iki 30 cm leidžia pritaikyti modulį įvairiems paviršiams ir atstumams. Integruotas potenciometras – tiksliai sureguliuokite jautrumą. Švarus skaitmeninis išėjimas (TTL lygis) jungiamas tiesiai prie Arduino, Raspberry Pi ar bet kurios 3,3 V–5 V logikos sistemos. Du indikatoriniai šviesos diodai suteikia momentinį vizualinį grįžtamąjį ryšį: raudonas – maitinimas, žalias – aptikimas. LM393 komparatorius užtikrina stabilų perjungimą ir greitą atsaką – mažiau nei 10 ms. Kompaktiška konstrukcija su dviem M3 tvirtinimo angomis palengvina montavimą korpusuose ar robotų rėmuose.

Tinka

• Objektų aptikimui ir buvimo jutimui automatizavimo linijose
• Linijos sekimui ir kraštų aptikimui mobiliuosiuose robotuose
• Kliūčių išvengimui mažuose autonominiuose transporteriuose
• Impulsų skaičiavimui ir sukimosi greičio matavimui
• Interaktyviems meno projektams ir STEM mokymosi užduotims

Pagrindinės specifikacijos

• Jutiklio tipas: infraraudonasis (IR) fotoelektrinis jutiklis, difuzinio atspindžio
• Maitinimo įtampa: 3,3 V – 5 V DC
• Išėjimas: skaitmeninis (TTL lygis)
• Aptikimo nuotolis: 1 cm – 30 cm (reguliuojamas)
• Komparatoriaus lustas: LM393
• Srovės suvartojimas: < 20 mA
• Atsako laikas: < 10 ms
• Sąsaja: 3 kontaktų jungtis (VCC, GND, OUT)
• Tvirtinimo angos: 2x M3
• Suderinamumas: Arduino, Raspberry Pi, mikrovaldikliai

Naudojimo patarimai

Kad jutiklis veiktų patikimai, montuokite jį taip, kad tarp jutiklio ir taikinio nebūtų kliūčių, ir sureguliuokite potenciometrą, kol žalias šviesos diodas ims stabiliai perjungti. Jei naudojate kelis jutiklius vienu metu, maitinkite juos stabilia 5 V įtampa, kad išvengtumėte įtampos kritimų.
