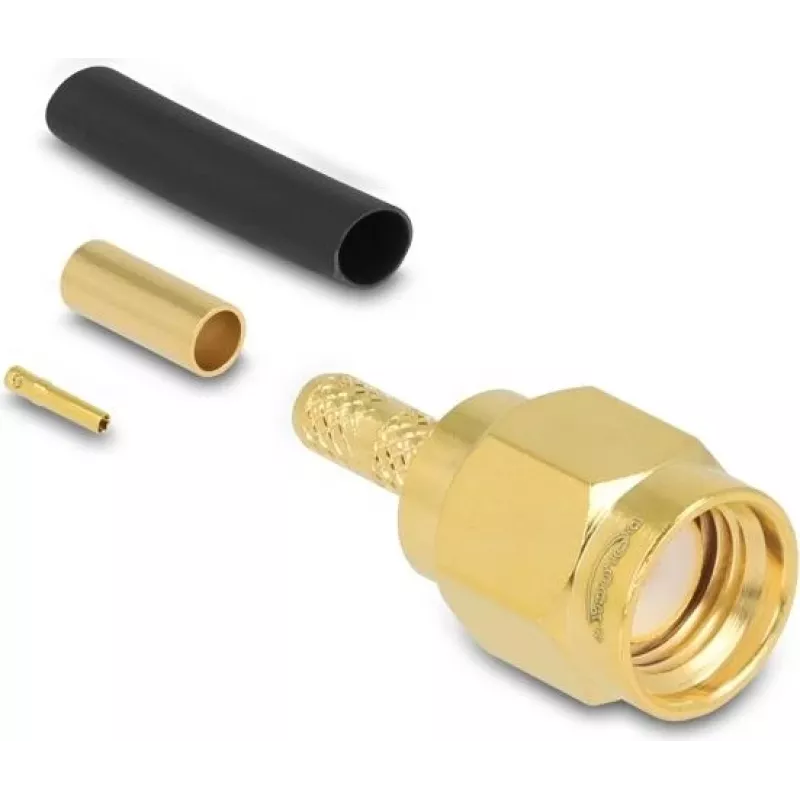

Delock RP-SMA crimp plug, skirtas RG-174/RG-316/RG-188, auksuoti kontaktai, 50 omų 91788

Profesionalams, kurie patys gaminasi RF kabelių komplektus, svarbu, kad kiekviena jungtis būtų patikima ir ilgaamžė. Delock RP-SMA crimp plug 91788 su auksuotais kontaktais užtikrina stabilų signalą iki 6 GHz dažnių, todėl tinka WLAN, GPS ir GSM sistemoms. Ši jungtis skirta RG-174, RG-316 ir RG-188 koaksialiniams kabeliams.

Kodėl verta rinktis

• Auksuoti kontaktai ir žalvarinis korpusas – atsparūs korozijai, užtikrina mažą kontaktinę varžą ir ilgą tarnavimo laiką.
• PTFE izoliatorius – išlaiko stabilią 50 omų varžą net aukštoje temperatūroje, mažina dielektrinius nuostolius.
• Crimp tipo montavimas – greitas ir patikimas su standartiniu presavimo įrankiu.
• RP-SMA (reverse polarity) kištukas su centriniu kontaktu – suderinamas su daugeliu belaidžių ryšio įrenginių.

Kam skirta

Ši jungtis skirta inžinieriams, technikams ir entuziastams, kurie konstruoja ar remontuoja RF kabelių sistemas. Puikiai tinka WLAN antenų kabeliams, GPS imtuvams, GSM moduliams ir kitiems aukšto dažnio sprendimams, kur reikalingas patikimas 50 omų suderinimas.

Techniniai duomenys

• Jungties tipas: RP-SMA kištukas (reverse polarity)
• Montavimo būdas: crimp
• Kabelių suderinamumas: RG-174, RG-316, RG-188
• Varža: 50 omų
• Dažnių diapazonas: DC–6 GHz
• Kontaktų danga: auksas
• Korpuso medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• Centrinis kontaktas: pin
• Suderinama su RoHS
• Pakuotė: Delock mažmeninė dėžutė

Kaip naudoti

Nuimkite kabelio izoliaciją, užmaukite crimp įvorę, įstatykite centrinį laidininką į kontaktą ir presuokite specialiu įrankiu. Patikrinkite, ar centrinis kontaktas tvirtai laikosi, ir prisukite jungtį prie RP-SMA lizdo.

Patarimas: prieš presuodami įsitikinkite, kad kabelio skersmuo atitinka jungties specifikaciją. Naudokite tik kokybišką presavimo įrankį, kad būtų užtikrintas patikimas elektros kontaktas ir mechaninis tvirtumas.
