Delock RJ45 lizdas į gnybtų bloką su mygtuku DIN bėgiui, kampuotas (66993)

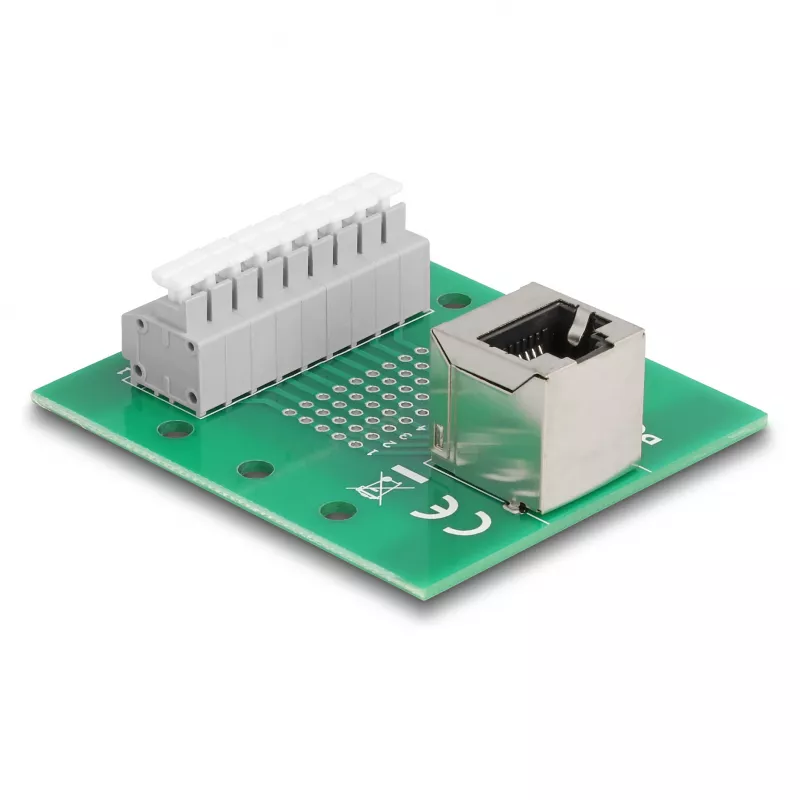

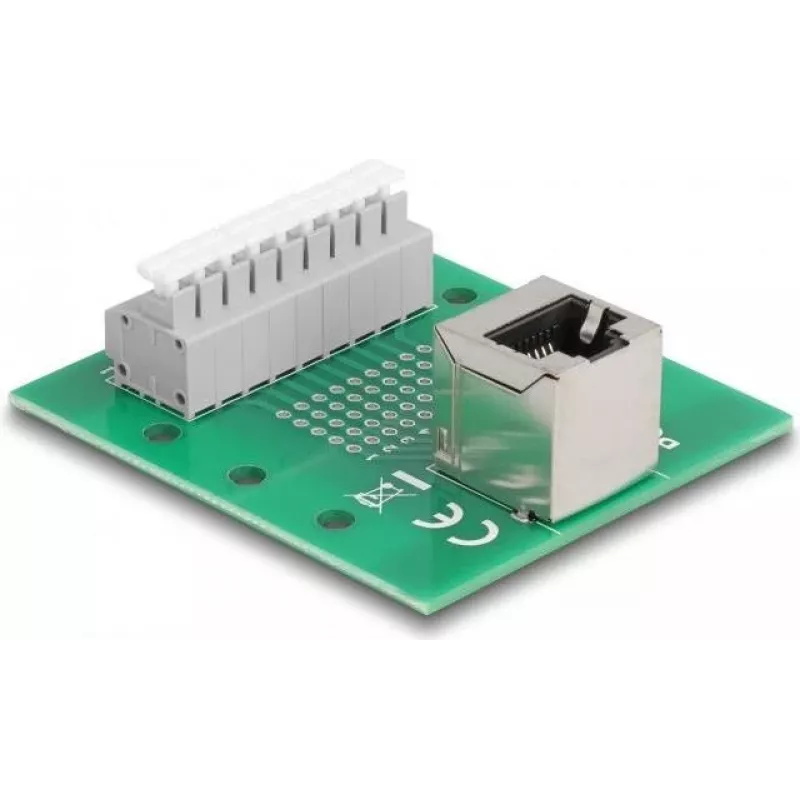

Kai skydelyje reikia greitai ir patikimai prijungti Ethernet kabelį, kiekviena sekundė ir kiekvienas laisvas milimetras yra svarbūs. Šis kampuotas Delock adapteris leidžia RJ45 lizdą paversti 8 kontaktų gnybtų bloku su mygtuku – laidai prijungiami be atsuktuvo, o pats modulis tvirtinamas ant standartinio 35 mm DIN bėgio.

Kodėl verta rinktis

• Mygtukiniai gnybtai – greitas, įrankių nereikalaujantis laidų prijungimas, mažinantis rankų nuovargį atliekant pasikartojančius darbus.
• Kampuota konstrukcija taupo vietą tankiai apgyvendintuose skydeliuose ir palieka patogią prieigą prie RJ45 prievado.
• 1:1 kontaktų išdėstymas – nereikia galvoti apie kryžminimą, prijungimas tiesus ir nuspėjamas.
• PA 66 korpusas atlaiko industrines sąlygas, o žalia spalva padeda greitai atpažinti modulį ant DIN bėgio.

Techniniai duomenys

• 1 jungtis: 1 x RJ45 lizdas

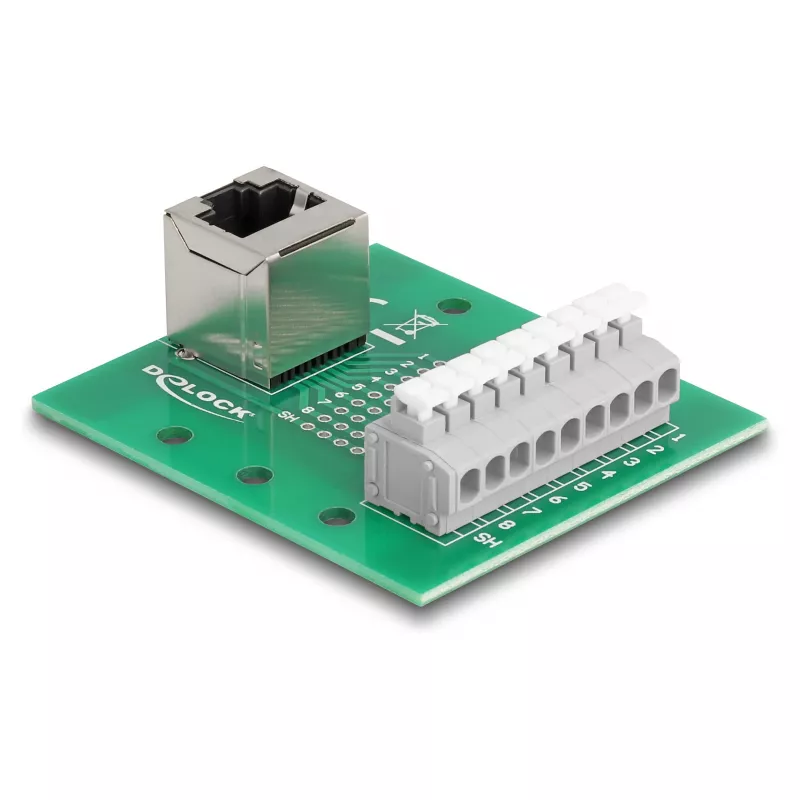

• 2 jungtis: 1 x 8 kontaktų gnybtų blokas su mygtuku

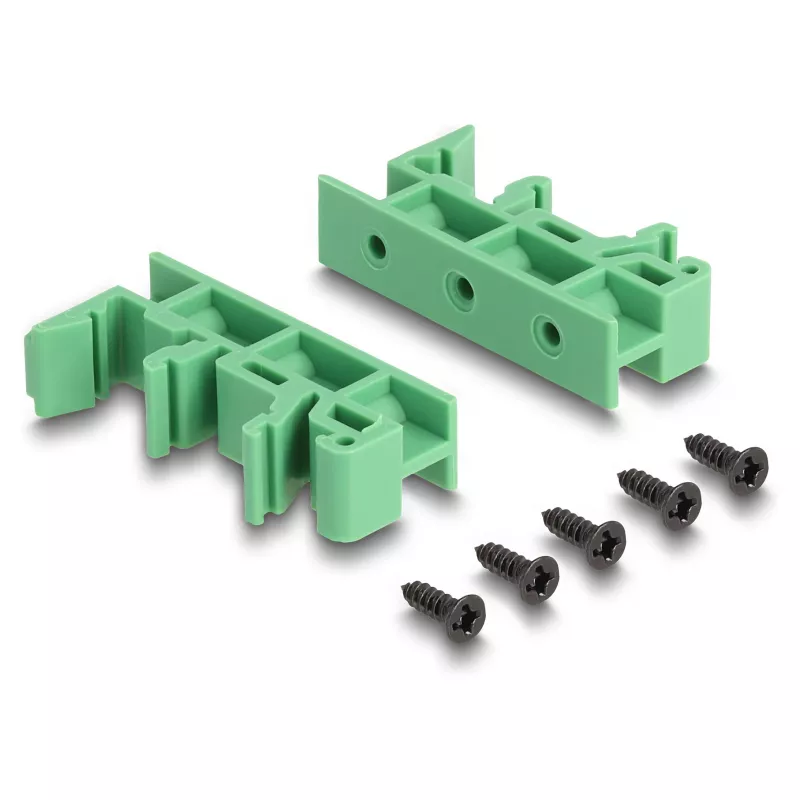

• Tvirtinimas: 35 mm DIN bėgis
• Orientacija: kampuota
• Kontaktų priskyrimas: 1:1
• Laido skersmuo: 26–16 AWG (0,14–1,5 mm²)
• Nominali įtampa: 60 V
• Nominali srovė: 1,5 A
• Darbinė temperatūra: nuo -20 °C iki 85 °C
• Korpuso medžiaga: PA 66 plastikas
• Spalva: žalia

Kam tinka

• Pramoniniam Ethernet tinklui valdymo skydeliuose
• Pastatų automatizavimo ir HVAC sistemoms
• Tinklo kabelių prijungimui vietoje paskirstymo dėžėse

Naudojimas

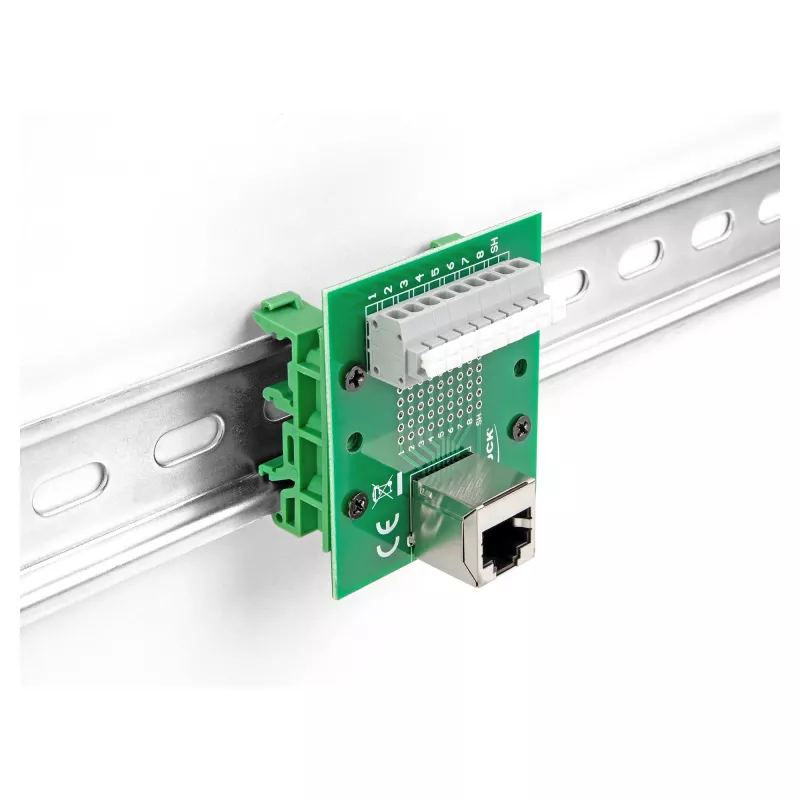

Nuimkite išorinį kabelio apvalkalą, įstatykite laidininkus į atitinkamus gnybtus ir paspauskite mygtuką – kontaktas užfiksuojamas be papildomų įrankių. Adapteris palaiko tiek vienagyslius, tiek daugiagyslius varinius laidus nuo 26 iki 16 AWG. Užfiksavę modulį ant 35 mm DIN bėgio, galite iš karto prijungti RJ45 kištuką.

Patarimas: prieš montuodami skydelyje, pažymėkite laidų seką pagal 1:1 schemą – taip išvengsite klaidų, ypač kai dirbate su keliais adapteriais vienu metu. Jei kabelis ilgesnis, palikite nedidelę kilpą, kad vėliau būtų lengviau perkelti modulį.
