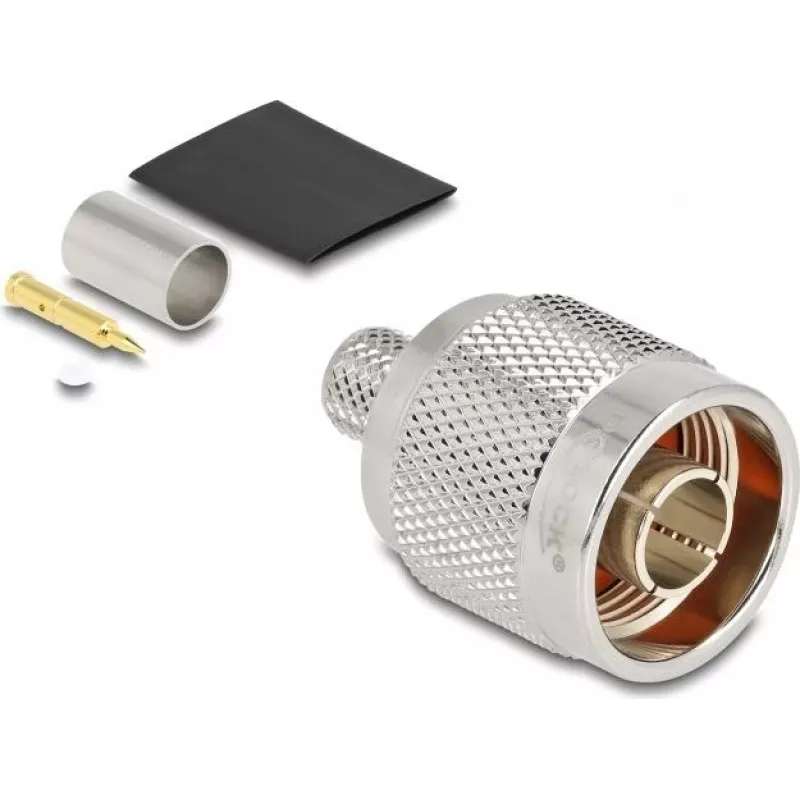

DELOCK N jungtis užspaudimui LMR300 su termosusitraukiančiu vamzdeliu

DELOCK N tipo koaksialinė jungtis, skirta patikimoms RF ir antenų jungtims ant LMR300 kabelio. Jungtis užspaudžiama ant kabelio ir komplektuojama su termosusitraukiančiu vamzdeliu, kuris pagerina izoliaciją ir sumažina įtempimą kabelio gale. Idealiai tinka montavimui, kai reikalinga tvirta, mažų nuostolių jungtis ir geras mechaninis stabilumas.

Privalumai

• Užtikrina pastovų elektrinį kontaktą ir mažus įterpimo nuostolius, kai tinkamai užspaudžiama ant LMR300 kabelio.
• Termosusitraukiantis vamzdelis apsaugo nuo drėgmės patekimo ir suteikia papildomą mechaninį sutvirtinimą.
• N tipo sąsaja plačiai naudojama RF sistemose, užtikrina stabilų veikimą dažnių diapazone, tinkamą antenoms ir RF įrangai.

Pagrindinės techninės specifikacijos

• Tipas: N tipo koaksialinė jungtis
• Kabelis: LMR300
• Montavimas: užspaudimas
• Komplektacija: su termosusitraukiančiu vamzdeliu
• Dažnių diapazonas: iki 6 GHz
• Impedansas: 50 Ω

Naudojimas

Paruoškite LMR300 kabelį: nuimkite išorinį apvalkalą, pintą ekraną ir dielektriką pagal jungties instrukcijas. Prieš surinkimą užmaukite termosusitraukiantį vamzdelį ant kabelio. Įstatykite kabelio centrinį laidininką į jungties kaištį, uždėkite pintą ekraną ant jungties korpuso, tada užspauskite kontaktą ir movą naudodami rekomenduojamą užspaudimo įrankį LMR300. Po užspaudimo užmaukite termosusitraukiantį vamzdelį ant jungties ir pašildykite, kad jis susitrauktų, užtikrinant izoliaciją ir įtempimo sumažinimą.

Rekomendacijos

Naudokite tinkamą užspaudimo įrankį ir matricą, kalibruotą LMR300, kad būtų užtikrintas patikimas elektrinis ir mechaninis sujungimas. Patikrinkite matmenis ir nuėmimo ilgius pagal jungties surinkimo instrukcijas. Lauko montavimui apsvarstykite papildomą sandarinimą ar apsaugą nuo drėgmės.
